마란츠 PM-84 인티엠프 입니다.(판매완료)

마란츠사의 PM-84 인티엠프 입니다. 80년대 초반 새로운 디지털 대응기술을 도입하여

마란츠 인티엠프 계열로 등장하여 큰인기를 끓었던 마란츠 내 명기 인티엠프 입니다.

묵직하고 좌,우대칭 잘맞는 모양과 함께 쿼터-A구동과 함께 120w의 좋은출력을 사용한

제품으로서 그당시 AClass 방식의 엠프가 성행하던 추세에 맞게 A,B구동방식으로 설계

되었던 제품입니다. 블랙패널의 제품은 흔희 보이지만. 골드패널의 제품은 보기드믄

추세입니다. 그당시의 일본내 경쟁상대 회사들을 제치고 고급기임에도 상당히 많이 팔린

베스트셀러 모델입니다. 다이랙트 기능을 처음으로 시도한 제품이며. 부드러운 음색과

두툼한 중역대를 잘표현하는 제품입니다. 스피커 매칭에 큰어려움이 없으며

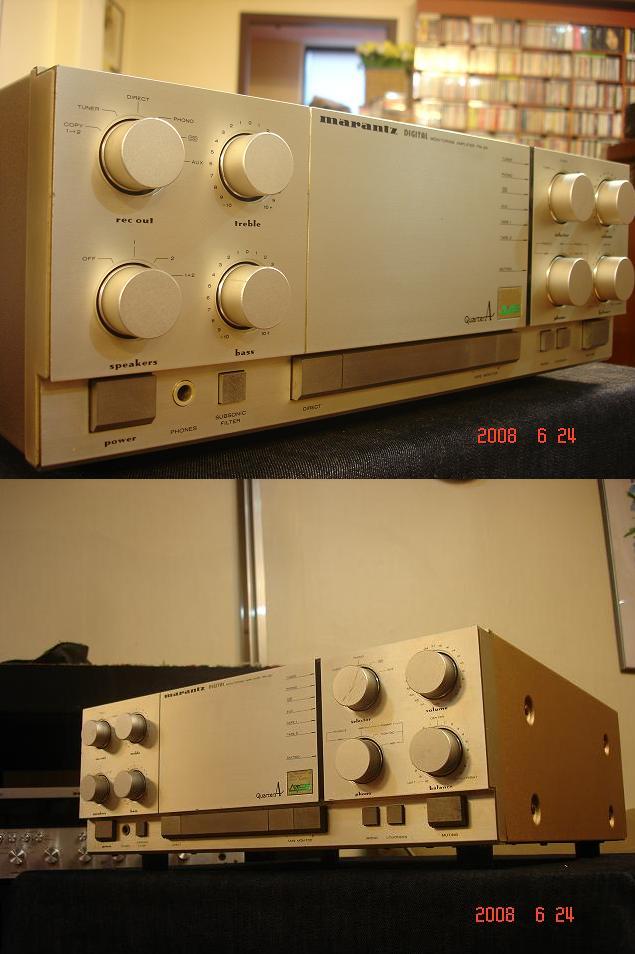

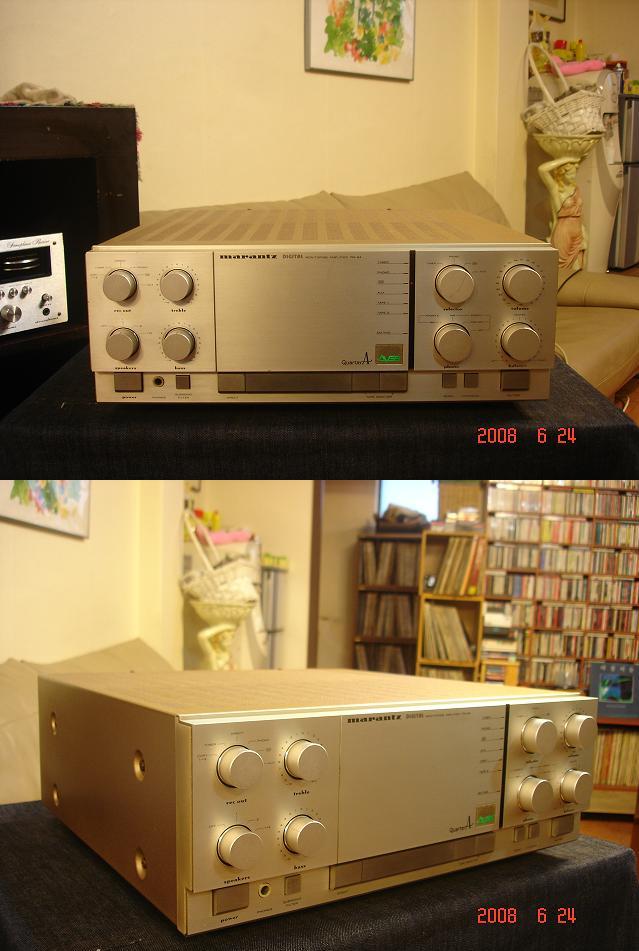

인티엠프계열 입문하시는 분들께 적극추천 드리는 제품입니다. 사진과 같이 외관 상태

양호하며. 내부상태는 아주깨끗하진 않습니다. 기본적인 내부정기 정검 모두 맞춰놓은 상태

이므로 잔고장이나 큰고장에 크게 대비안하셔도 될듯합니다. 전원220V 이며 판매가격 35만원

직거래밎 지방택배 모두가능합니다. 필요하신분 연락주세요 011-9050-3142 김태훈 입니다.


Marantz PM-84 125,000(1983년경)

해설

마란트의 디지털 대응 기술을 탑재해, 쿼터-A나 AVSS에 의해 고음질화를 도모한 프리메인안프.

하이레벨시에도 클립 할리가 없는 대출력과 로 레벨을 재생하는 코이데 츠토무시의 퀄리티의 양립을 도모하기 위해, 쿼터-A회로를 개발해, PM-84에 탑재하고 있습니다.
이 쿼터-A는, 최대 출력의 것1/4(쿼터-)까지는 로 레벨에 대해 linearity가 뛰어난 순A급으로 동작시켜, 그 이상의 하이레벨에서는 AB급으로 이행하고 하이파워를 실현하고 있습니다.
각 동작은 고속 스윗치 회로로 바이어스 전류를 컨트롤 하는 것으로 부드러운 시프트를 실현하고 있습니다.

파워에 따라 출력 공급 전압을 시프트 하는 AVSS(오토·볼티지·시프트·서플라이)를 탑재하고 있습니다.최적인 출력 공급 전압에 의해 파워 소자를 왜·잡음등의 가장 적은 영역에서 동작시켜, 코이데 츠토무로부터 대출력까지 모든 파워 레벨로 하이크리티를 실현하고 있습니다.
또, 로 파워시의 불필요한 온도 상승을 억제해 안정성을 향상시키고 있습니다.

로 impedance 대응 설계가 되고 있어 순간적으로 스피커 impedance가 지극히 낮은 값에 변동해도 파워를 유지합니다.

다이렉트 스윗치를 탑재하고 있어, 파워 직결에 의해 보다 고SN비, 하이 스피드인 신호 전송을 가능하게 하고 있습니다.

아날로그 디스크 재생에는, Phono 전용 IC와 듀얼 FET로 Phono 앰프를 구성하는 것으로 대응하고 있습니다.
또, 2 포지션의 MC입력을 탑재하고 있습니다.

전원부를 시작으로 하는 기본적인 파트군은, 모두 히어링 테스트를 통해 어렵게 체크하고 있어, 100점 이상의 파트를 교환하고 있습니다.
전원부는 세퍼레이트 앰프 클래스의 하이 규제 대형 트랜스와 신개발의 커스텀 전기분해 콘덴서를 탑재해, 한층 더 동샤시에 가세해 전사용 나사의 것2/3에 이르는 동나사의 채용 등, 음질을 중시한 구성이 되고 있습니다.

사이드웃드는 별도 판매였습니다.
　

　
　
기종의 정격

형식 프리메인안프
정격 출력 120W＋120 W(AB급, 8Ω, 20 Hz20kHz)
30W＋30 W(순A급, 8Ω, 20 Hz20kHz)
190W＋190 W(4Ω, 1 kHz)
출력 대역폭(8Ω, THD 0.03%) 5Hz40kHz
전체 높이조파왜율(20 Hz20kHz, 8Ω) 0.015%
혼변조왜율 0.015%
주파수 특성 20Hz20kHz +0 -0.2dB
덤핑 팩터(8Ω) 120
입력 감도/impedance Phono MM：2.5mV/47kΩ
Phono MC：250μV/100Ω
Phono High MC：2.5mV/1kΩ
Tape, Tuner, Aux, CD：150mV/47kΩ
출력 impedance Tape out：270Ω
RIAA 편차 20Hz20kHz ±0.2dB
SN비(IHF-A네트워크) Phono MM：90dB
Phono MC：76dB
Tape, Tuner, Aux, CD：100dB
Phono 최대 허용 입력 MM：220mV
MC：24mV
톤 컨트롤 특성 Bass：±10 dB(100 Hz)
Treble：±10 dB(10 kHz)
서브 소닉 필터 특성 50Hz
전원 100 V, 50/60Hz
소비 전력 290W
외형 치수폭 416×높이 146×안길이 410mm
중량 18kg
별매사이드웃드 WPM-84(4,000)
