었으며 고장률도 거의 없습니다. 또한 세계적으로 탑3 안에 들어가는 레이블이자 롱런하는 장수 회사의
제품이므로 신뢰감은 더욱더 가지않는가 생각합니다. ATC-100과 매칭도 나쁘지 않았으며 B&W N800
같은 스피커와 매칭이 좋은것 으로 알려져 있습니다. 프리엠프는 정기정검 로이코에서 전부 받아놓은 상태
이며 버튼접촉불량 밎 문제되는 부분 전부 오버홀 하였으며 파워엠프 역시 로이코에서 전해콘덴서등 용량이
다된부분 새로히 교체하였으며 앞면 램프까지 전부 새걸로 교체해놓은 상태입니다. 체널당 1000w 출력을
지원하며 전원220V 사용하며 프리밎 파워엠프 모두 내/외관 상태 상당히 좋습니다.
McIntosh C40 일본출시가격 \580,000엔(발매 연대 불명)
해설
Phono를 포함한 8 계통의 언밸런스 입력과 프로세서 루프, 3 계통의 메인 출력, 한층 더 밸런스 입출력 단자를 탑재한, 오디오 컨트롤 센터-.
신호 스윗치는, 모두 디지털 논리 컨트롤에 의한 리드 릴레이 방식을 채용하고 있습니다. 유리 튜브내에 밀봉된 이러한 릴레이는, 왜도 적고, 대기로부터 절연 되고 있기 때문에 장기의 신뢰성도 우수합니다.
5 밴드 이퀄라이저는, 30 Hz, 150 Hz, 500 Hz, 1.5 kHz, 10 kHz를 중심으로서±12 dB에 미치는 부스트, 컷을 자유롭게 실시할 수 있습니다. 또, 센터 클릭 위치에서는 이퀄라이저 회로 전체가 우회도로 되어 정확한 플랫 특성을 얻을 수 있게 되어 있습니다. 컴팬더 시스템에는 신장 모드와 압축 모드가 있어, 소스의 다이나믹 레인지를 임의로 보정할 수 있습니다. 또, 마스터 볼륨과 무관계하고 조정할 수 있는 아크티브라우드네스콘트로르를 탑재하고 있습니다.
아날로그 디스크용의 이퀄라이저는, 100 mW이상의 미니 파워업에 필적하는 출력 성능을 가지는 강력한 것으로, 그리고 저impedance화 된 RIAA 소자에는 1%급의 정밀 저항을 사용해, 등 화 편차나 폐해, 노이즈를 적게 억제하고 있습니다.
파워 가이드 첨부의 모니터 파워업을 내장하고 있습니다. 리스닝계, REC계의 변경 모니터가 가능할 뿐만 아니라, 외부 입력 단자도 갖추고 있기 때문에, 환경 앰프등에도 활용할 수 있습니다. 파워 가이드는, 입력과 출력의 파형을 항상 비교해, 차이(폐해)를 검출했을 경우 자동적으로 입력 레벨을 내리는 매킨토시 독자적인 프로텍션 서킷입니다.
별도 판매의 SCR-3 릴레이 유닛에 의해, 2대의 스피커 전환이나 파워업의 전원 제어를 프런트 패널의 스윗치로 실시할 수 있습니다.
단청의나 바이링걸 소스에도 대응할 수 있는 7 포지션의 풀·모드 선택 장치.
외부 이퀄라이저, 환경 프로세서등의 신호 ON/OFF가 프런트 패널로 가능한 프로세서 스윗치를 장비하고 있습니다.
프런트 패널은, 골드/티르브르의 조명 첨부의 유리.
기종의 정격
형식 오디오 컨트롤 센터- <전치 증폭기부> 주파수 특성 20 Hz20000Hz,+0 -0.5dB 정격 출력 2.5 V(메인, 스윗치 1으로 2, 밸런스 출력) 출력 impedance 600Ω(메인, 스윗치 1으로 2, 밸런스 출력) 최대 출력전압 8 V(메인, 스윗치 1으로 2, 밸런스 출력, 20 Hz20000Hz) 전체 높이조파왜율 최대 0.002%(정격 출력시, 20 Hz20000Hz) 입력 감도 Phono:2.5 mV(2.5 V정격 출력시)(0.5mV IHF) 하이레벨:250 mV(2.5 V정격 출력시)(50mV IHF) SN비(A-네트워크) Phono:90 dB(10 mV이하의 입력에 대해)(84dB IHF) 하이레벨:105 dB(정격 출력 이하때)(95dB IHF) 최대 입력 신호 Phono:90mV 하이레벨:10V 입력 impedance Phono:47kΩ, 65pF 하이레벨:22kΩ 전압 게인(이득) Phono→Tape:40dB 하이레벨→Tape:0dB Phono→Main:60dB 하이레벨→Main:20dB 이퀄라이저 컨트롤 가변, 30 Hz, 150 Hz, 500 Hz, 1500 Hz, 10000 Hz 중심으로, 최대 12 dB부스와 또는 컷 <모니터 앰프부> 출력 20W+20W (8Ω부하에 대해, 채널 맞아, 최소 싸인파 연속 평균 출력. 출력 RMS로 여름은, 8Ω부하에 대해 12.6 V, 정격 출력 대역 20 Hz20000Hz) 전체 높이조파왜율 최대 0.005%(250 mW정격 출력까지의 임의의 파워에서) 주파수 특성 20 Hz20000Hz,+0 -0.5dB 입력 감도/impedance 750mV/27kΩ(정격 출력시) SN비(A-네트워크) 100 dB(정격 출력 이하때)(87dB IHF) < 종합> AC전원 콘센트 전원 연동:4개 전원비연동:1개 전원 AC100V, 50Hz/60Hz 소비 전력 25W58W 외형 치수폭 445×높이 137×안길이 432 mm(단자 포함한다) 패널 조작부 클리어란스 38mm 중량 12kg
McIntosh MC1000 일본 출시가격 \1,800,000엔(2대 1조, 1992년 발매)
해설
연속 출력 1000 W의 에너지 공급이 가능한 단청의 파워업.
매킨토시의 아웃풋 트랜스 기술에 의해 실현된 전단 더블 밸런스·푸시풀 서킷을 채용하고 있습니다. 이 회로는 4조의 컴프리멘터리-밸런스 회로를 집결한 대칭 증폭 회로로, 아웃풋 트랜스를 사용하는 것에 의해서만 성립하는 구조가 되고 있습니다.이것에 의해, 20 패러렐 합계 40개의 파워 디바이스를 사용하면서, 저왜를 실현하고 있습니다.
파워 아웃풋 미터에는, 4000 W의 피크치가 눈금라고 있습니다. 이 미터는 업무용 VU미터의 10배의 고속도로 응답하는 것이 가능하고, 출력전압과 전류치의 적을 정확하게 표시합니다.
만일의 가열시를 위한 서멀 프로텍션이나, 항상 클리핑왜를 막는 파워 가이드 시스템 등, 7 계통에도 미치는 보호 회로를 탑재하고 있습니다. 파워 가이드 시스템은, 앰프 입출력 파형을 상시 비교해, 그 차이가 0.3%를 넘으면 왜제어 동작을 개시합니다.우선 파워 가이드 인디케이터가 발광해, 입력 신호 전압을 컨트롤 합니다.그러나 출력을 내리는 것이 아니라, 왜가 2%에 이를 때까지 최대 14 dB의 오버 드라이브를 가능하게 하는 구조가 되고 있습니다.이것에 의해서, 클리핑왜가 일으키는 스피커의 파괴를 막습니다. 게다가 아웃풋 트랜스가 출력 트랜지스터의 사고등에 의한 DC전류의 유출을 막습니다.
파워 아웃풋 미터는, 피크호르드모드에의 전환이 가능합니다.
심선경 5 mm의 극태스피커 케이블도 다이렉트에 접속할 수 있는 대형금 도금·스피커 터미널을 채용하고 있습니다.이 단자는 바나나 플러그에도 대응하고 있습니다.
옵션의 파워 콘트롤러에 의해, 전치 증폭기로부터 전원의 on/off가 가능합니다.
기종의 정격
형식 단청의 파워업 정격 출력(정현파 연속 출력) 1,000 W(2Ω, 4Ω, 8Ω) 부하 impedance 2Ω, 4Ω, 8Ω 출력 주파수대역 20Hz20kHz 전체 높이조파왜율(20 Hz20kHz) 0.005%이하(250mW1,000 W출력시) 혼변조왜율(20 Hz20kHz) 0.005%이하(정격 출력의 2배 이내) 주파수대역(1 W출력시) 20Hz20kHz +0 -0.25dB 10Hz100kHz +0 -3dB SN비(IHF-A) 115 dB(정격 출력시) IHF 다이나믹·헤드 룸 1.5dB 덤핑 팩터 30이상 입력 impedance 10kΩ 입력 감도 2.5V 파워 가이드 1 kHz로 오버 드라이브 14 dB까지 THD2%이내 전원 AC100V, 50 Hz/60 Hz, 1,440 W(UL/CSA) 외형 치수폭 445×높이 255×안길이 491mm 중량 46kg

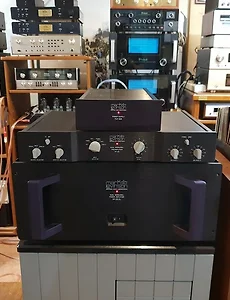

포노모듈이 채용되어 있는 모델로서 MM/MC 모두 지원됩니다. 임피던스 8옴에 체널당 200w 의 시원시원
하고 청량한 음색을 느끼기에 충분한 프리/파워엠프 입니다. 사진과 같이 내/외관 아주양호한 컨디션을
자랑하고 있으며 기본적인 정기정검은 다받아놓은 제품입니다. 전원220v 사용하며 켄TR 손안댄 오리지널
구성입니다. 두제품모두 레모버젼을 사용하며 케이블형 레모 2조 드립니다.
MARK LEVINSON No26L \980,000(1988년 발매) \920,000(1990년경)
해설
신체제하에서의 제1호기에 해당하는 컨트롤 앰프.
지금까지의 릴레이 방식에 의한 전환 방식을 한층 더 발전시킨 독자적인 매트릭스 방식에 의한 릴레이 컨트롤을 채용하고 있습니다.이것에 의해 신호 경로를 최단으로 하는 것과 동시에, 모든 입력과 메인 출력과의 사이의 스윗치 컨택트를 최대 2개소에 억제하고 있습니다.
사용 파트에는 MIL 규격을 시작으로 한 최고봉의 파트를 엄선해 채용하고 있습니다.
앰프부(No26L)와 전원부(PLS-226 L)를 분리한 구성으로 하는 것으로, 상호 간섭을 억제하고 있습니다. 내부 구조는 좌우의 회로를 완전하게 독립한 2개의 단청의 전치 증폭기 구성이 되고 있어 전원부에는 토로이달 트랜스를 이용한 좌우 독립 구성을 채용하고 있습니다.
위상 전환용의 앱설루트·스윗치나, 고순도의 신호 전송을 가능하게 하는 밸런스 출력을 탑재하고 있습니다.
포노안프를 가지지 않는 라인 앰프만의 구성을 베이직 모델로 하고 있어, 메인보드상에 설치된 옵션 슬롯을 이용하고, 2 종류의 포노카드(MC포노카드/MM포노카드)중 1개를 추가하는 일로 포노안프 첨부의 모델을 구성하는 것이 가능합니다.또, 포노카드대신에 밸런스 입력 카드를 추가하면, 기존의 라인 앰프를 밸런스 입력 대응형으로 한 모델로 변경할 수 있습니다. 이러한 카드에는 각각 게인 변환 스윗치가 설치되고 있어 포노카드에는 impedance 변환 스윗치도 탑재하고 있습니다.이 게인 변환 스윗치와 프런트 패널상의 좌우 독립 게인 컨트롤의 편성에 의해서, 모든 입력에 대응하고 있습니다.
기종의 정격
형식 전치 증폭기 구성 듀얼·단청의 구성에 의한 스테레오 전치 증폭기 이득 포노안프 MM:38 dB, 44dB 포노안프 MC:58 dB, 64dB Unbalance:6 dB, 12 dB, 18dB Balance:12 dB, 18 dB, 24dB 입력 인피단스포노안프 MM:47kΩ(변환 가변 가능) 포노안프 MC:825Ω(변환 가변 가능) 라인 앰프:14kΩ 최대 출력 포노안프:6 V(Tape out) 라인 앰프:6 V(Main out) 전원 AC100V, 50Hz/60Hz 소비 전력 50W 외형 치수 본체:폭 444.5×높이 78.5×안길이 333.4mm 전원부:폭 193.0×높이 78.5×안길이 333.4mm 중량 본체:4.5kg 전원부:3.6kg
