보기드믄 맥킨토시 Mcintosh MC2200 파워엠프 입니다 -A급-(ending)





보기드믄 제품인 미국 Mcintosh 맥킨토시 사의 MC2200파워엠프 입니다. 명기인 MC2205가 출시하기



이전에 바로 출시된 레벨메터가 없는 제품으로 출시되었던 파워엠프 입니다. 결함이나 잔고장을 염려하여

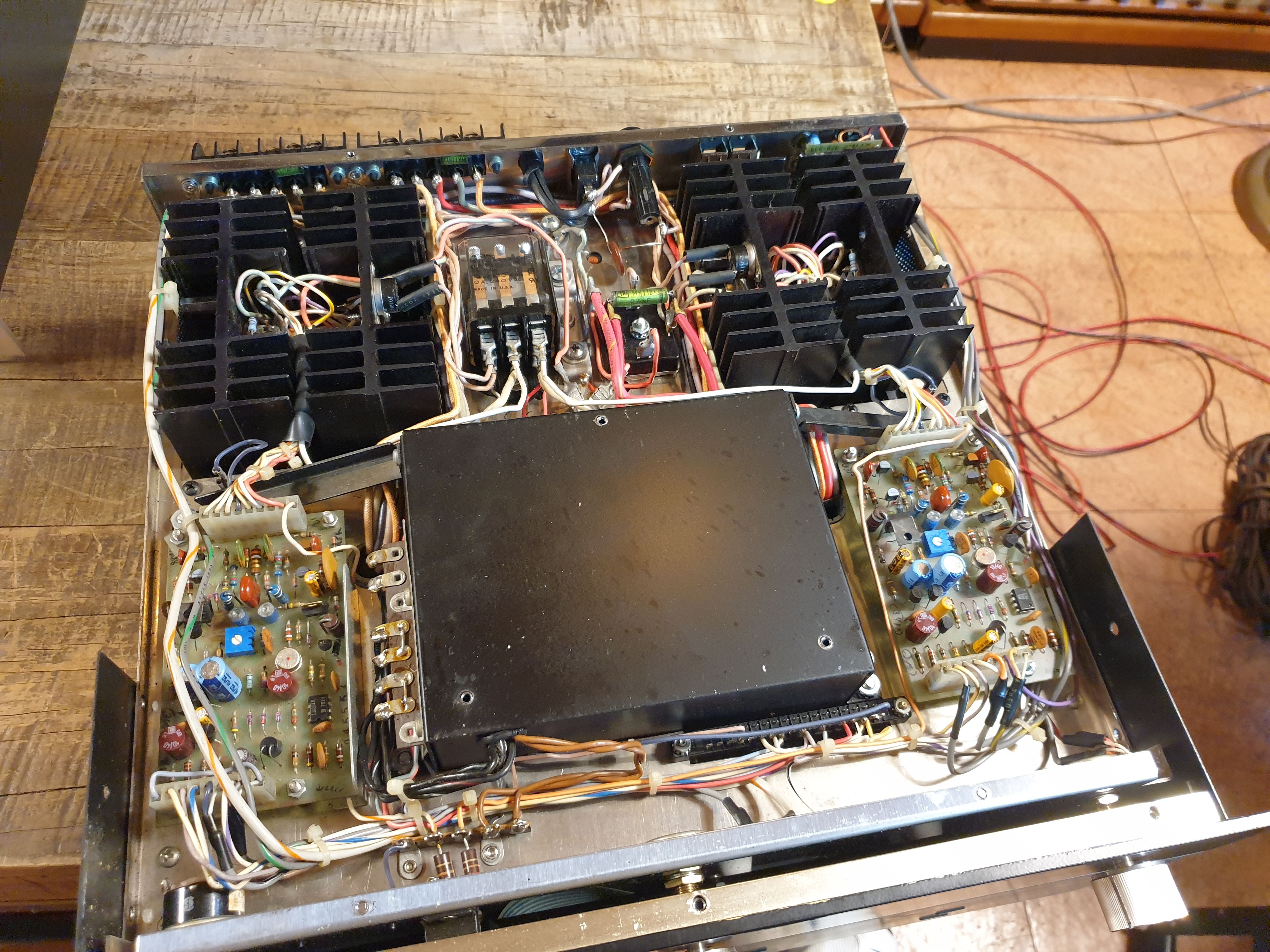

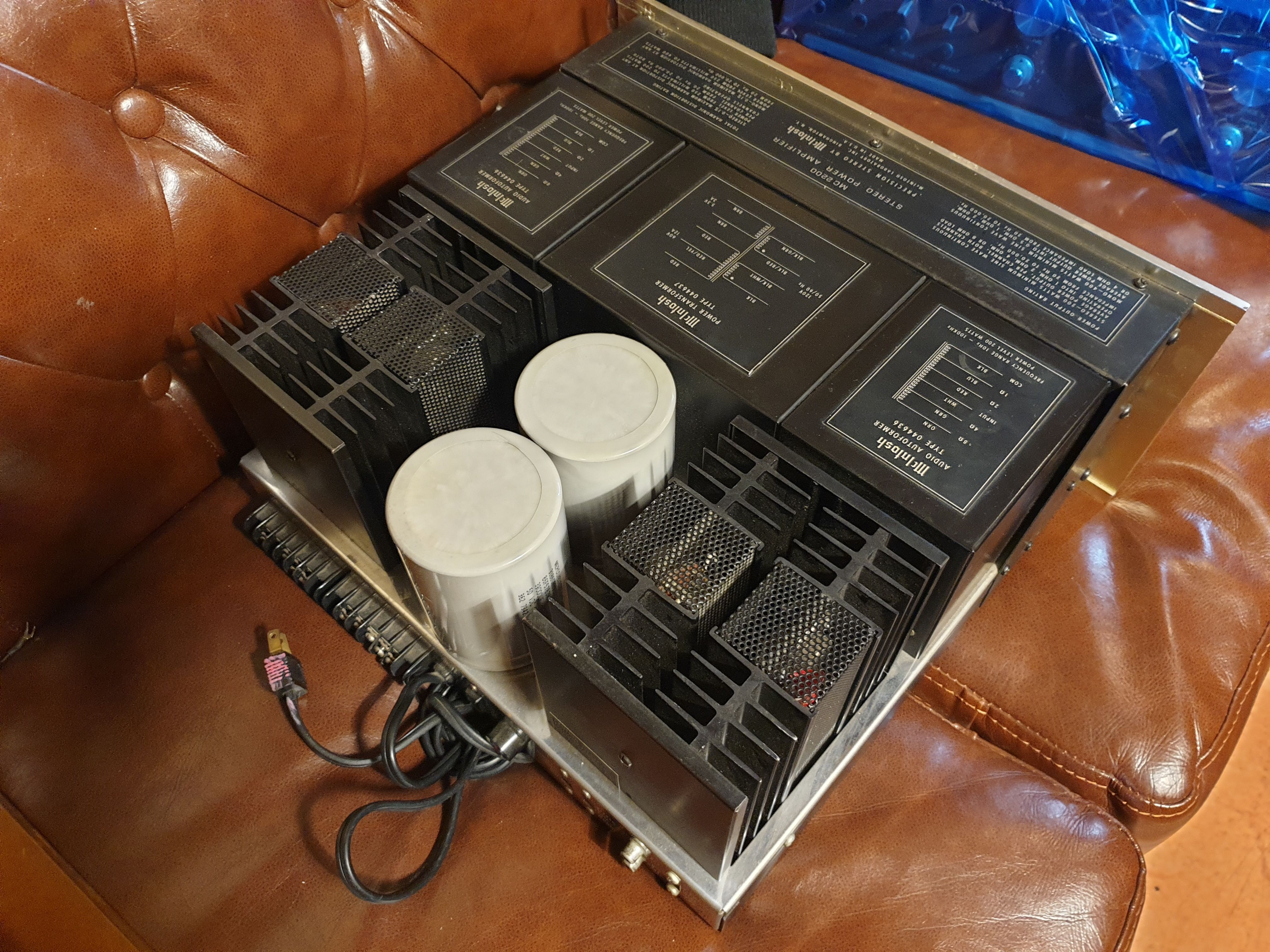

더 세밀하게 출시가 되었던 제품으로서 무게는 7270보다 더 무거운 아주 잘만든 파워엠프 이며 내부의



켄TR이 16구가 채용되는데. 구형 RCA제품이 채용되므로 소리결역시 아주좋은 맥킨토시 초기의 제품다운



하이임피던스 스타일의 이쁘고 힘좋은 음색을 들려주는 좋은 제품입니다. 내부의 출력석은 RCA오리지널로

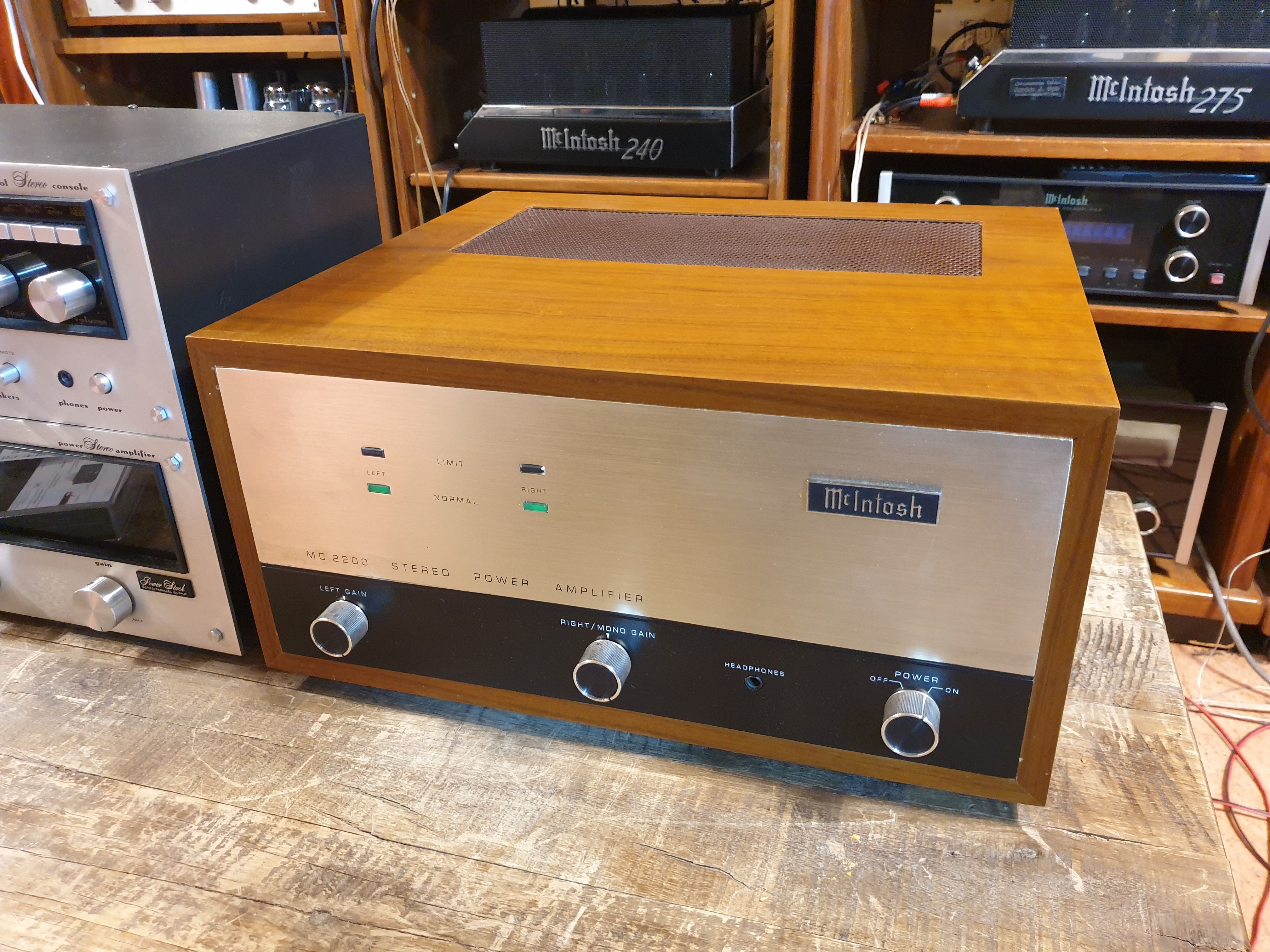

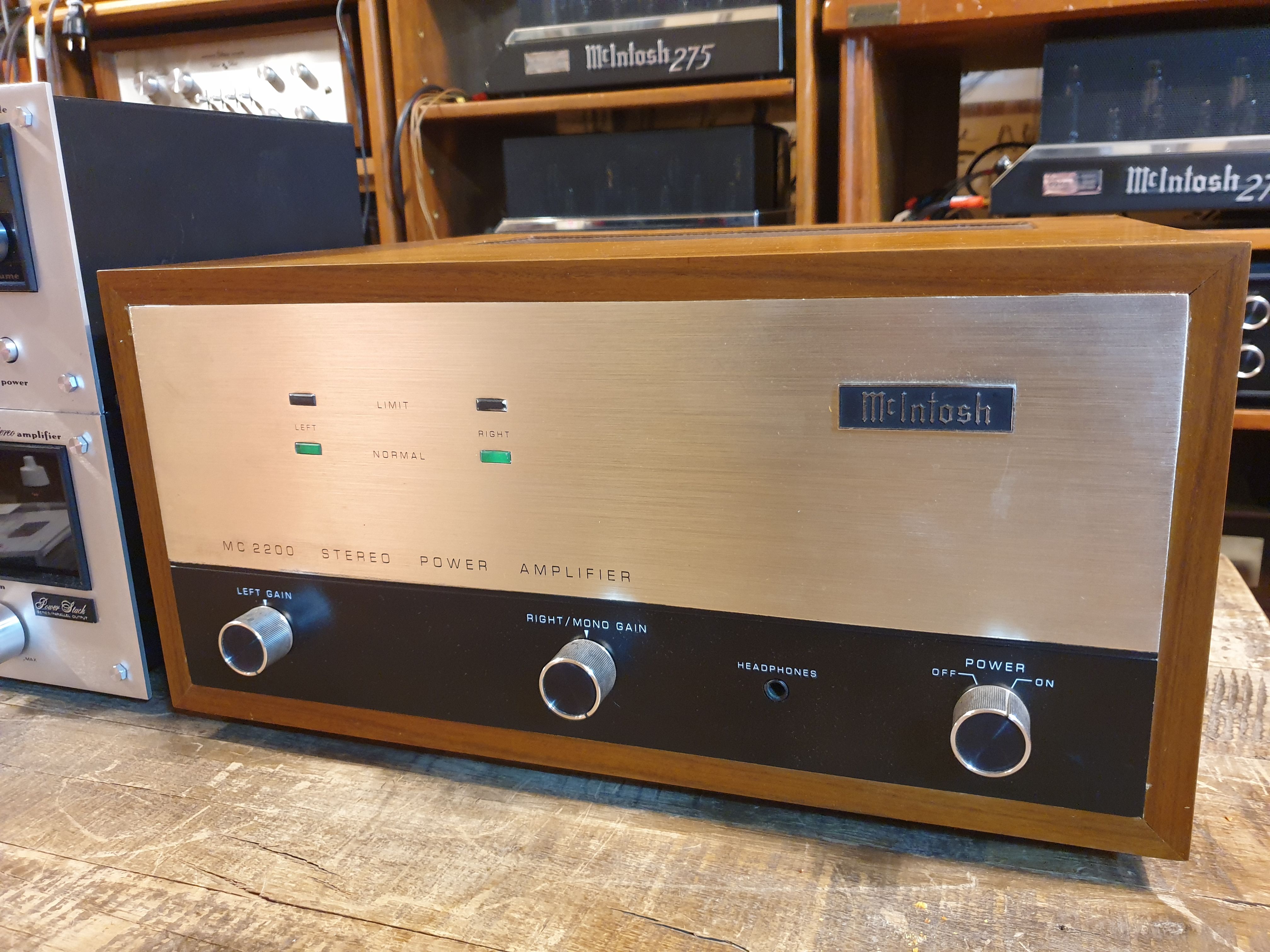

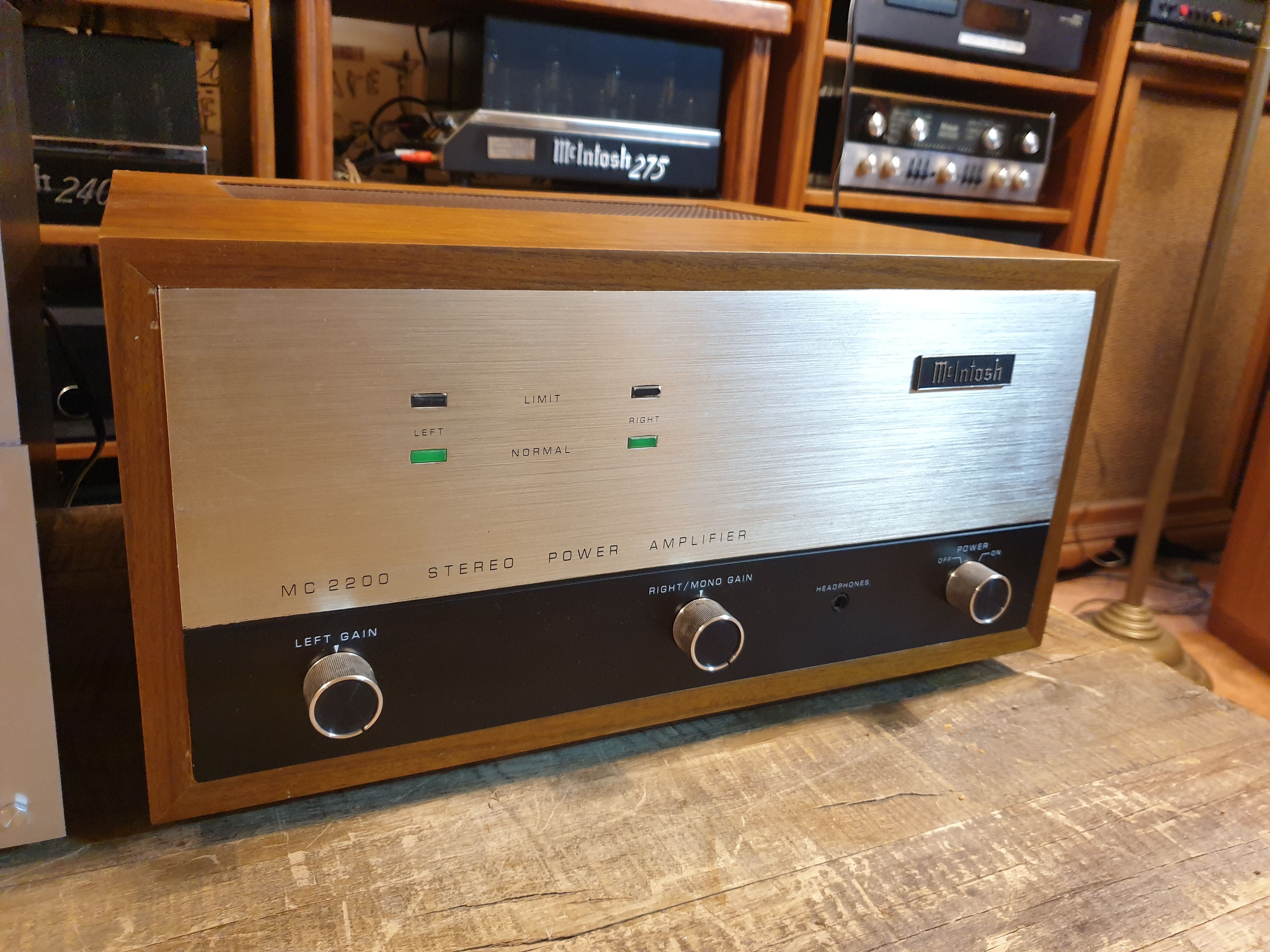

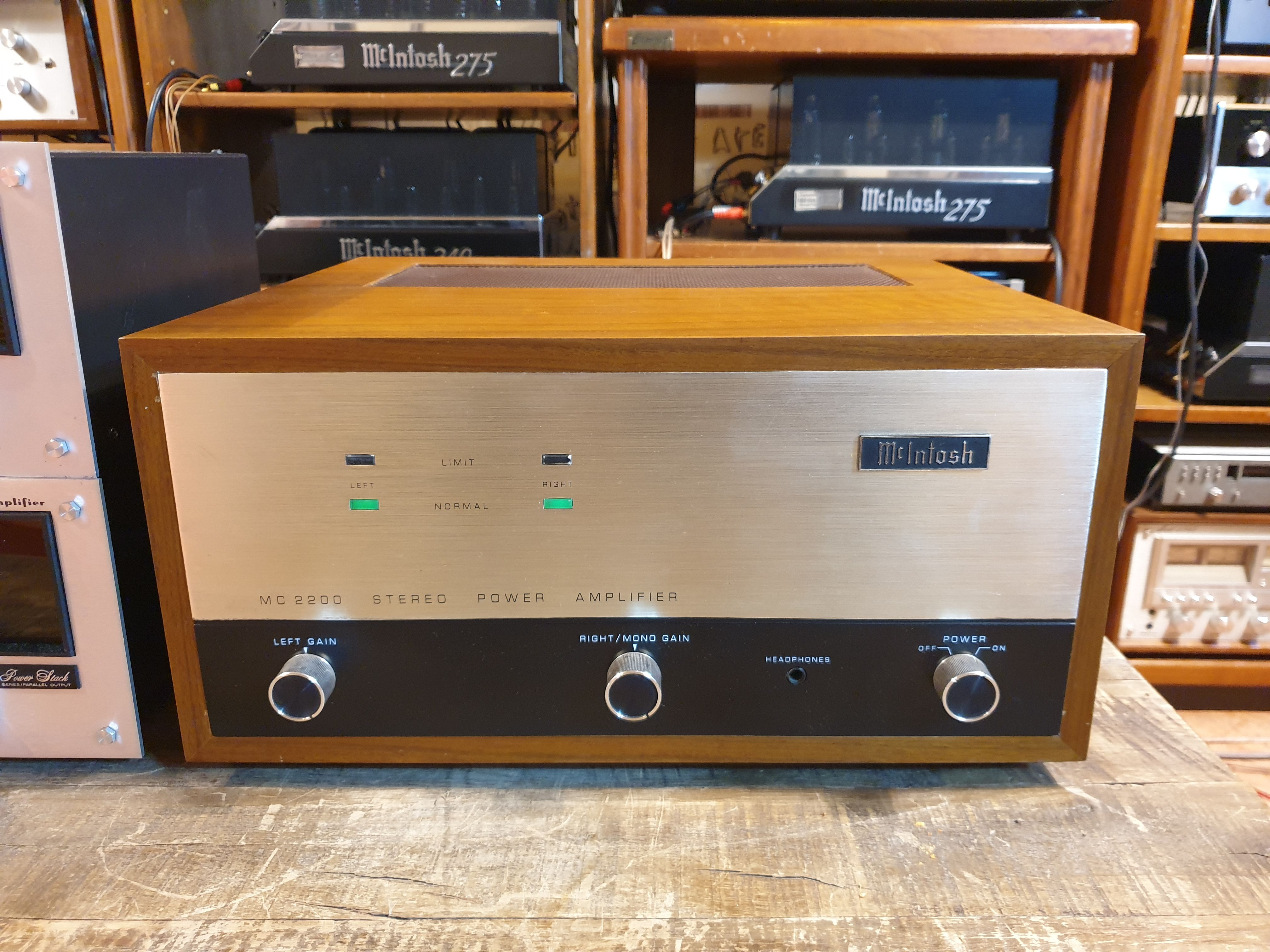

대품해놓아으니 걱정없이 사용하시면 됩니다. 전용우드케이스 수납시켜 깔끔 하고 보기좋게 해놨으며



사진과 같이 상태 아주좋은 컨디션을 유지하고 있는 제품입니다. 개인적으로는 7270의 레벨메터의 보는맛을



제외한다면 월등히 소리나 음색 뎀핑 밀도감등이 우월한 제품이고 매칭만 잘하면 더할나위 없는 좋은 파워엠프



인듯 합니다. JBL4343이나 4315등과 매칭해도 충분히 좋은 소리와 운용능력을 보여주는 제품입니다. 전원110V



사용하며







명세서

전원 출력: 채널당 200와트(8Ω)(스테레오), 400와트(8Ω)(모노)

주파수 응답: 20Hz ~ 20kHz

총 고조파 왜곡: 0.1%

감쇠 계수: 16

입력 감도: 0.75V

신호 대 잡음비: 95dB

스피커 부하 임피던스: 1Ω ~ 8Ω

반도체: 2 x IC, 43 x 트랜지스터, 24 x 다이오드

치수: 407 x 177 x 372mm

무게: 38.6kg

마감: 양극 산화 처리된 금색 전면 패널

연도: 1976





요즘 네이버블로그 이전작업중 입니다. 맛집포스팅과 더불어 이것저것 옮겨놓고 있기는 한데요 2006년부터

하던 티스토리이기에 이전을 완료하는 시점은 아직 한참 멀었구요 혹여나 나중에 티스토리에 공지를 하겠지만

이전을 완전히 하게된다면 공지와 아래 주소포스팅을

다시 하겠습니다. https://blog.naver.com/sucka8000 이전작업중인 블로그 입니다 이웃신청 많이해주세요^^





• 0열 선택0열 다음에 열 추가
• 1열 선택1열 다음에 열 추가

• 0행 선택0행 다음에 행 추가

셀 전체 선택

열 너비 조절

행 높이 조절

매킨토시 MC2200

가격대 -- 알 수 없음 (출시 시기 - 알 수 없음)

• 셀 병합
• 행 분할
• 열 분할
• 너비 맞춤
• 삭제



• 0열 선택0열 다음에 열 추가
• 1열 선택1열 다음에 열 추가

• 0행 선택0행 다음에 행 추가
• 1행 선택1행 다음에 행 추가

셀 전체 선택

열 너비 조절

행 높이 조절

설명

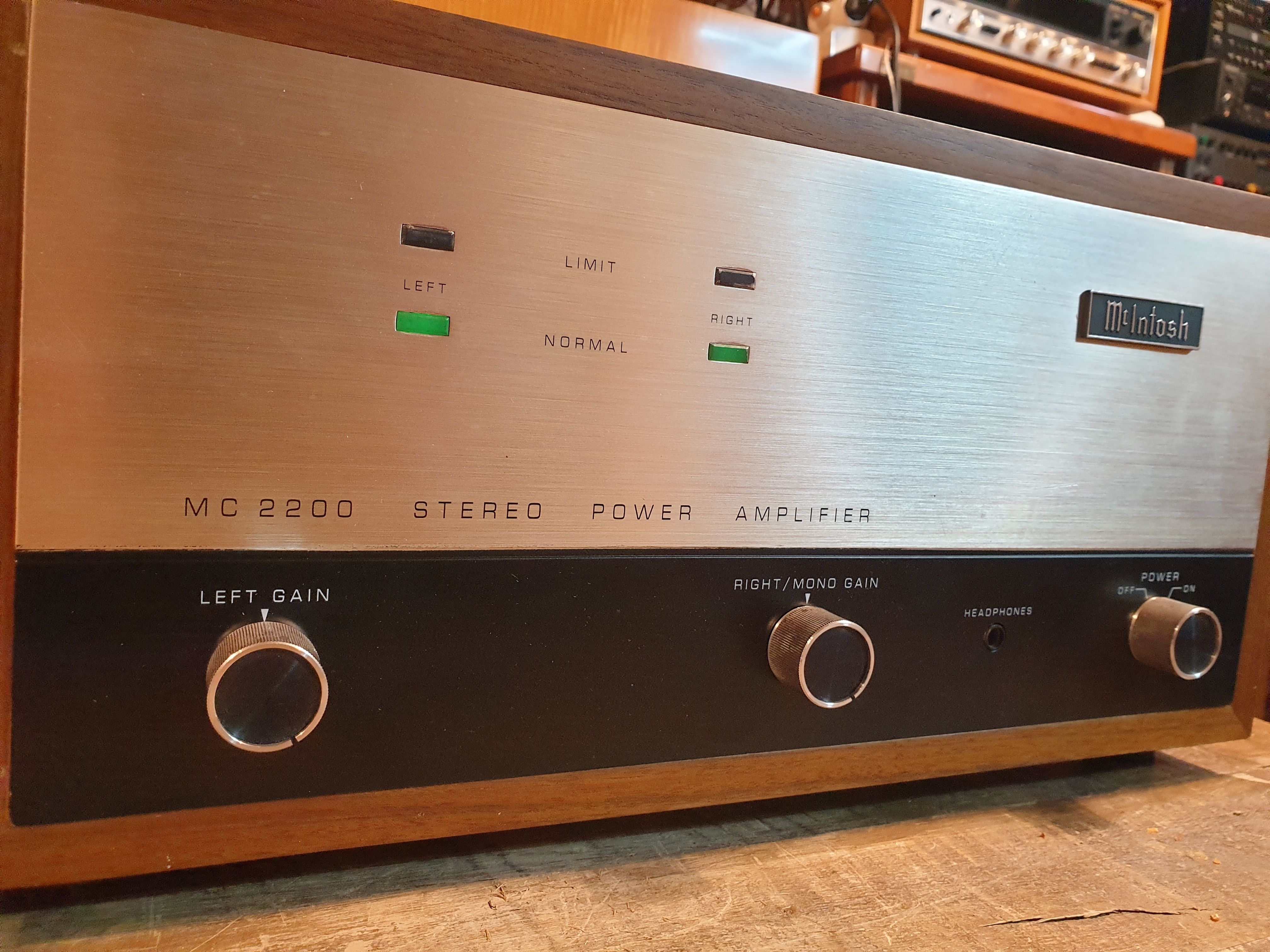

�@ 독자적인 파워 가드 회로를 탑재한 스테레오 파워 앰프. 그것은 MC2205의 비 휴대 모델의 파워 미터에 맞습니다. 전력 증폭기 회로의 입력측에 노이즈가 적은 모놀리식 트랜지스터 차동 증폭기를 사용하여 왜곡을 제거합니다. 이 차동 증폭기에는 입력 신호와 피드백 신호가 공급됩니다. 다음 단의 회로는 A급 동작의 전압 증폭 회로이며, 드라이버 회로와 출력 회로는 상보적 방식을 채택하여 A급 부근에서 동작을 수행하고 크로스오버 왜곡을 감소시키고 있다. 온도의 변화에 ​​따라 이 회로는 적당한 바이어스가 항상 시작될 수 있도록 설계되었습니다. 파워 트랜지스터는 AB급 동작으로, 바이어스 전류는 서미스터에 의해 안전성이 유지됩니다. 싱글 엔디드의 파라-푸시 방식은 출력단에 사용되며 6개의 안정적인 보완 파워 트랜지스터로 구성됩니다. 평형 특성의 Emitter-Follower 결합을 위해 안정성이 좋고 왜곡이 감소했으며 이 회로는 보다 독창적인 출력 바이어스 회로를 채택하여 크로스오버 왜곡이 없는 B급 동작을 실현했습니다. MC2200의 출력 신호는 출력 트랜스포머를 거쳐 종단에 공급됩니다. 이 변압기는 모든 임피던스의 출력단자와 일치하도록 설계되어 있으므로 어떤 출력단자를 사용하더라도 모든 신호 주파수에서 최대 출력을 얻을 수 있습니다. 또한, 트랜스포머는 그 부품을 제거하였으며, 본 트랜스포머는 앰프의 오동작시 스피커를 보호하는 역할을 하고 출력에 직류성분이 혼입될 경우 스피커의 파손을 방지합니다. 출력 트랜지스터가 과부하를 일으키는 것을 방지하기 위해 출력 신호는 항상 mac 특허의 모니터 회로에 의해 감시됩니다. 이 회로는 출력 전압이 속도보다 높으면 높은 임피던스가 되지만 출력에는 영향을 미치지 않습니다. 출력이 상위가 되면 모니터 회로에 의해 출력 트랜지스터에 공급되는 신호가 제한되어 증폭기의 출력이 단락되거나 출력 트랜지스터의 손상을 방지합니다. 이 파일럿 회로는 양극 출력 신호와 음극 출력 신호를 별도로 감시합니다. 재생음의 안정성과 음질 수정을 위해 독자적인 신회로인 파워 가드 시스템을 탑재하고 있습니다. 이 회로에서 전면 패널에는 Normal(녹색)이 있고, Mac에서는 Limit(빨간색) 고유의 램프와 파동 비교기로 동작하는 구조입니다. 이 회로는 출력파와 입력파를 전기적으로 비교하여 그 파동의 차이가 0.5%가 되면 Limit 램프가 켜지고 Normal 램프가 꺼집니다. 또한, 파동차가 1%에 이르면 파워 가드 회로가 동작하여 앰프가 클리핑을 하는 것을 방지하고, 스피커에서 왜곡이 재생되지 않으면서 스피커를 동시에 보호합니다. 이 경우에도 앰프는 정격 최대 출력을 나타냅니다. 입력파와 출력파를 IC 차동증폭기로 비교하여 출력파의 왜곡에 의한 파동차를 전압으로 바꾼다. 게다가, 앰프 과부하 시에도 Limit 램프가 켜집니다. 과부하 상태가 매우 짧은 경우에도 육안으로 충분히 확인할 수 있는 등급의 시간에 조명이 켜집니다. 이 경우 미터는 200W 미만으로 표시됩니다. 이 때에도 파동차로부터 얻은 전압을 사용하며, Limit 램프가 점등되는 레벨보다 높아지면 전원보호회로가 동작한다. 파워 가딩 회로를 사용할 때 후면 패널의 파워 가딩 스위치포인트는 Normal의 위치로 설정됩니다. 이 스위치 포인트가 out 위치에 있을 때 Limit 램프만 동작합니다.

• 셀 병합
• 행 분할
• 열 분할
• 너비 맞춤
• 삭제

• 0열 선택0열 다음에 열 추가

• 0행 선택0행 다음에 행 추가

셀 전체 선택

열 너비 조절

행 높이 조절

• 셀 병합
• 행 분할
• 열 분할
• 너비 맞춤
• 삭제



• 0열 선택0열 다음에 열 추가
• 1열 선택1열 다음에 열 추가
• 2열 선택2열 다음에 열 추가
• 3열 선택3열 다음에 열 추가

• 0행 선택0행 다음에 행 추가
• 1행 선택1행 다음에 행 추가
• 2행 선택2행 다음에 행 추가
• 3행 선택3행 다음에 행 추가
• 4행 선택4행 다음에 행 추가
• 5행 선택5행 다음에 행 추가
• 6행 선택6행 다음에 행 추가
• 7행 선택7행 다음에 행 추가
• 8행 선택8행 다음에 행 추가
• 9행 선택9행 다음에 행 추가
• 10행 선택10행 다음에 행 추가
• 11행 선택11행 다음에 행 추가
• 12행 선택12행 다음에 행 추가
• 13행 선택13행 다음에 행 추가
• 14행 선택14행 다음에 행 추가
• 15행 선택15행 다음에 행 추가
• 16행 선택16행 다음에 행 추가
• 17행 선택17행 다음에 행 추가
• 18행 선택18행 다음에 행 추가

셀 전체 선택

열 너비 조절

행 높이 조절

모드의 등급
형태	스테레오 파워 앰프
산출	스테레오:	200W+200W(출력) 14.1VRMS(1옴 부하시) 20.0VRMS(2옴 부하시) 28.3VRMS(4옴 부하시) 40.0 VRMS(8옴 부하 강도시)
	단 핵증:	400W(출력 전력) 14.1VRMS(0.5옴 부하 시) 20.0VRMS(1옴 부하 시) 28.3VRMS(2옴 부하 시) 40.0VRMS( 4옴 부하강도 시)
출력 부하 임피던스	스테레오: 1옴, 2옴, 4옴, 8옴 모노: 0.5옴, 1옴, 2옴, 4옴
출력 전력 대역	20Hz - 20kHz
THD(양채널 구동시)	0.1% 이하(출력 0.25W~200W, 20Hz~20kHz)
교차 변조 왜곡	0.1% 이하(출력 전원시)
주파수 특성(1W 출력시)	20Hz-20kHz+0 -0.25dB 10Hz-100kHz+0 -3.0dB
SN비	95dB 이상(출력 전력시)
출력 전압	25V
덤핑 팩터	스테레오:	16(1옴 부하시) 50(2옴 부하시) 30(4옴 부하시) 16(8옴 부하시 ) 강함)
	단 핵증:	16(0.5옴 부하시) 50(1옴 부하시) 30(2옴 부하시) 16(4옴 부하시 ) 강함)
입력 감도/임피던스	0.75V, 2.5V/100kohm
사용하는 반도체	실리콘 트랜지스터: 43개 실리콘 다이오드: 24개 IC: 2개
전원	120V, 50Hz/60Hz
전력 소비	70W(무신호시) 550W(최대정격 출력시)
치수	전면 패널: 폭 407x177mm 본체: 폭 372x 높이 167x 깊이 368mm
무게	33.1kg 39.5kg(오리지날 포장시)
