보기드믄 실용기 명기 LUXMAN 럭스만 사의 L-550 인티엠프 입니다. - A급-(ending)



10년만에 보는 제품인 LUXMAN 럭스만 사의 L-550 인티엠프 입니다.



정말 보기드믄 제품으로서 한번들어가면 나오지않는 제품이자 인지도가 높고 거래량이 적어 요즘은 매물로

아주드믈게 나오는 제품으로 말씀드릴수 있습니다. 잘알려져 있는 일본 인티엠프류 명기회고록에 등재되어



있을정도로 발군의 실력과 스피커를 구동하는 좋은 핸드링 능력이 탁월한 제품으로도 널리 알려져 있습니다.



체널당 50w의 높지않은 출력을 지원하지만 A급 구동이라면 50w의 출력이 엄청나다는 뜻에 속합니다.



보통 10w 20w 수순에서 A급 구동이 되기에 증폭이 두번이상 되어 나오는 제품으로 보셔도 됩니다.



그점에 메리트가 있기에 음색이나 뎀핑은 200w 엠프이상의 효과를 내줍니다. 550의 명기회고록 등재와 많은



롤셀러로 개량되서 출시된 버젼이 후속기인 550x 이며 소리와 구동면에서 큰 차이는 없지만. 많은 분들이 550X



역시 등재된것으로 알고계십니다. 회고록에는 550 모델만 등제되어 있습니다. 럭스만의 구형모델들은 포노단이



뛰어나고 부드럽고 진공관 같은 음색이지만. 스피디한 중,고역이 배합이 잘되어 약간은 부드럽고 둔한느낌의

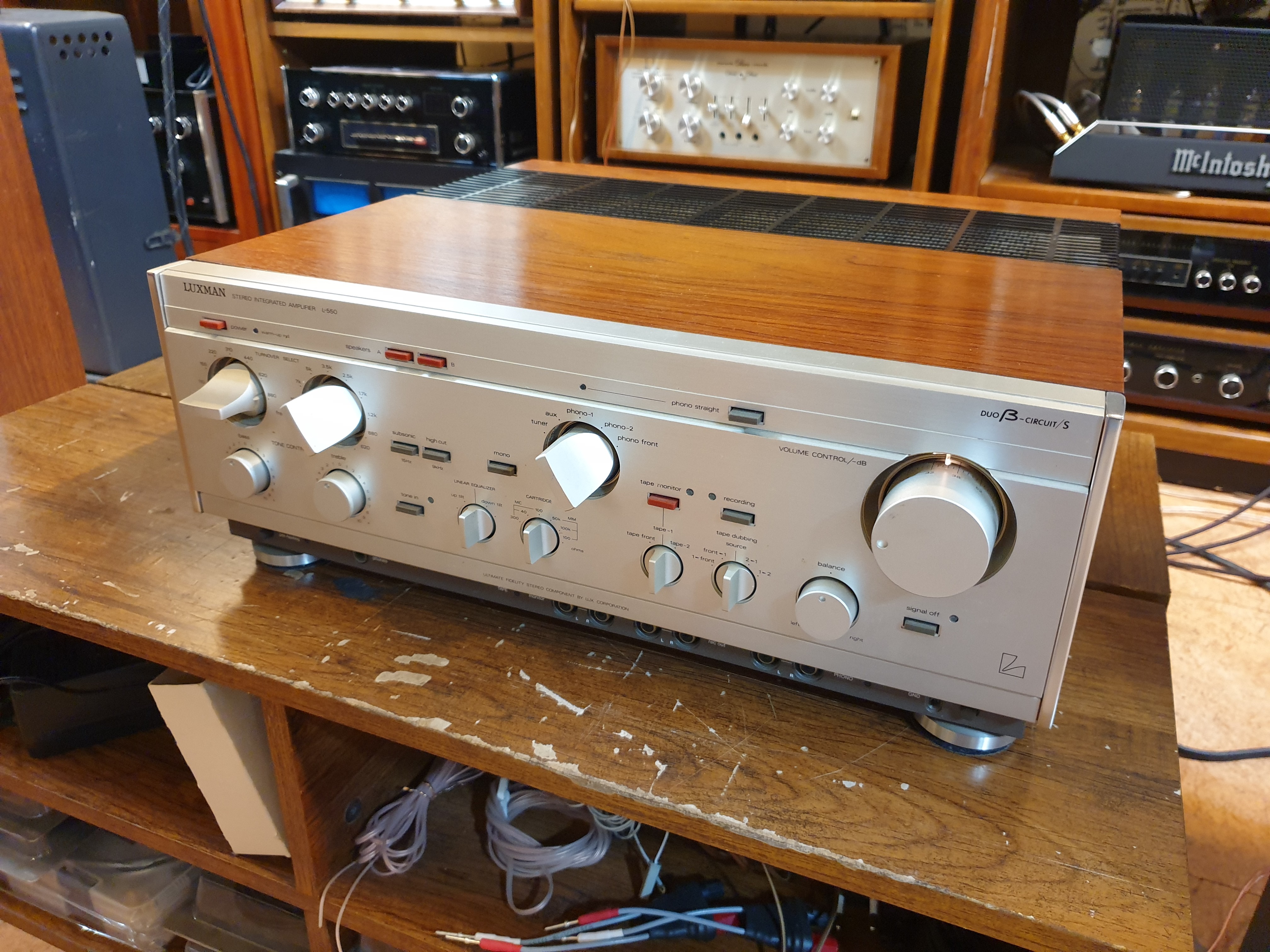

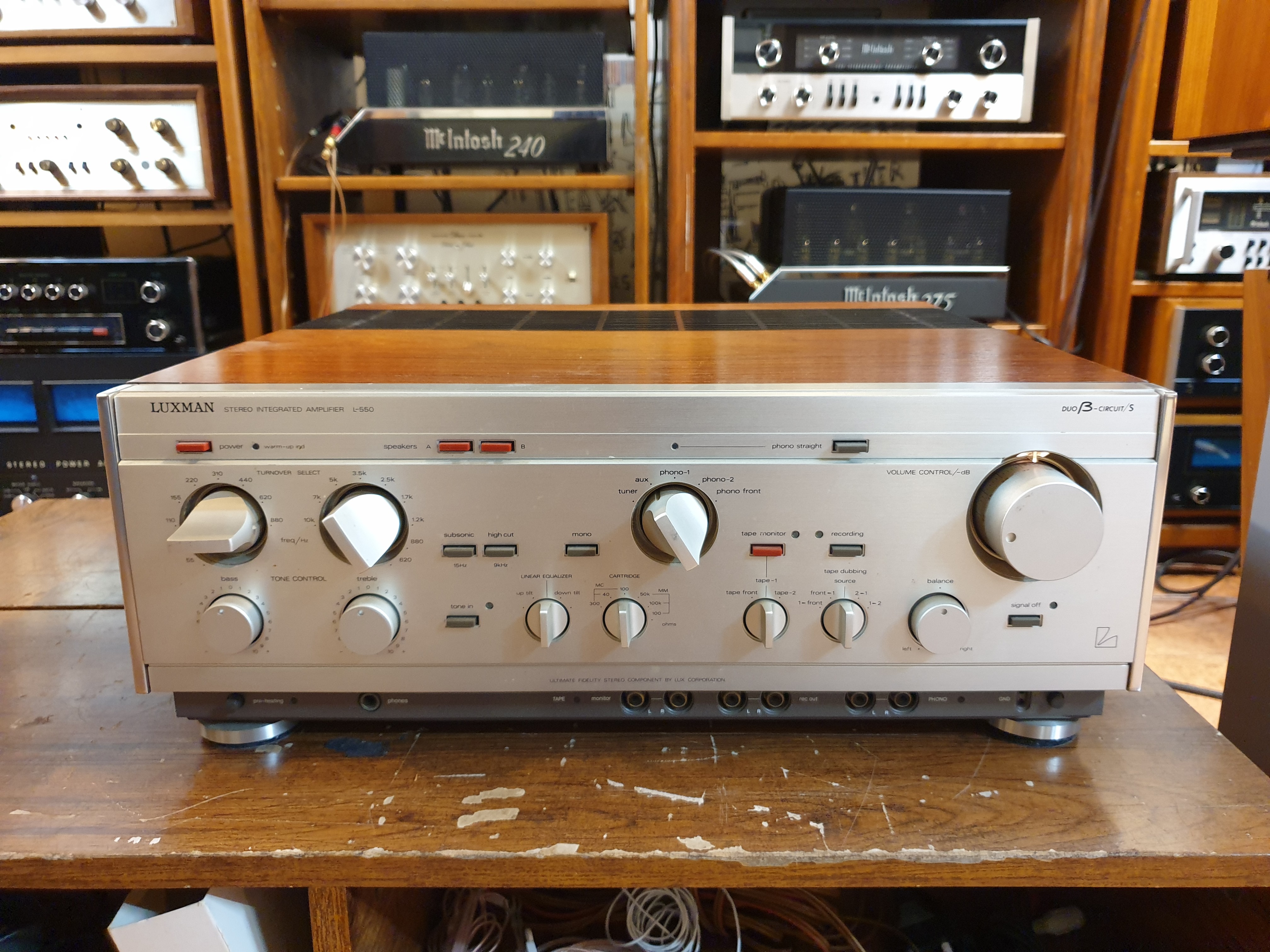

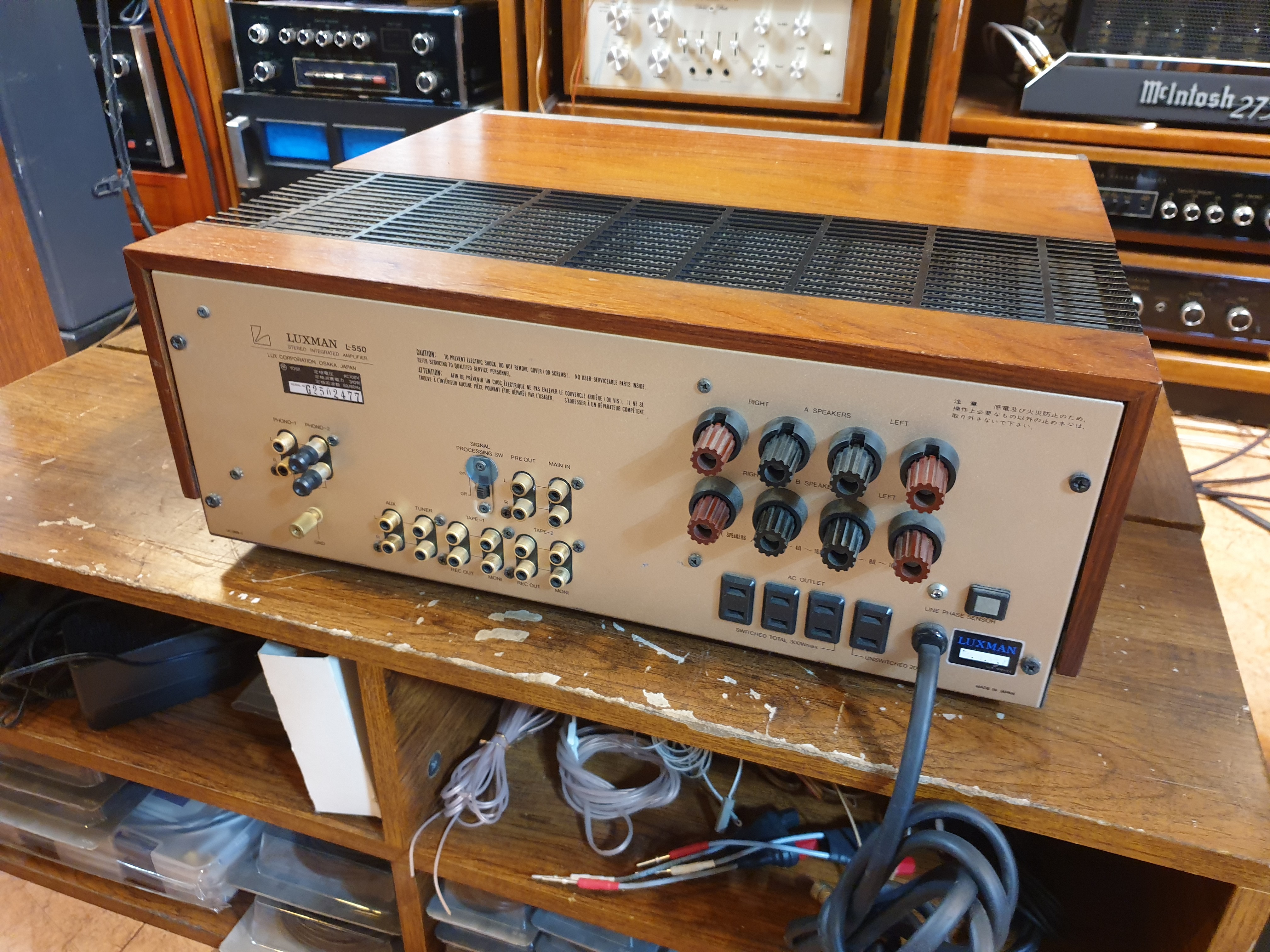

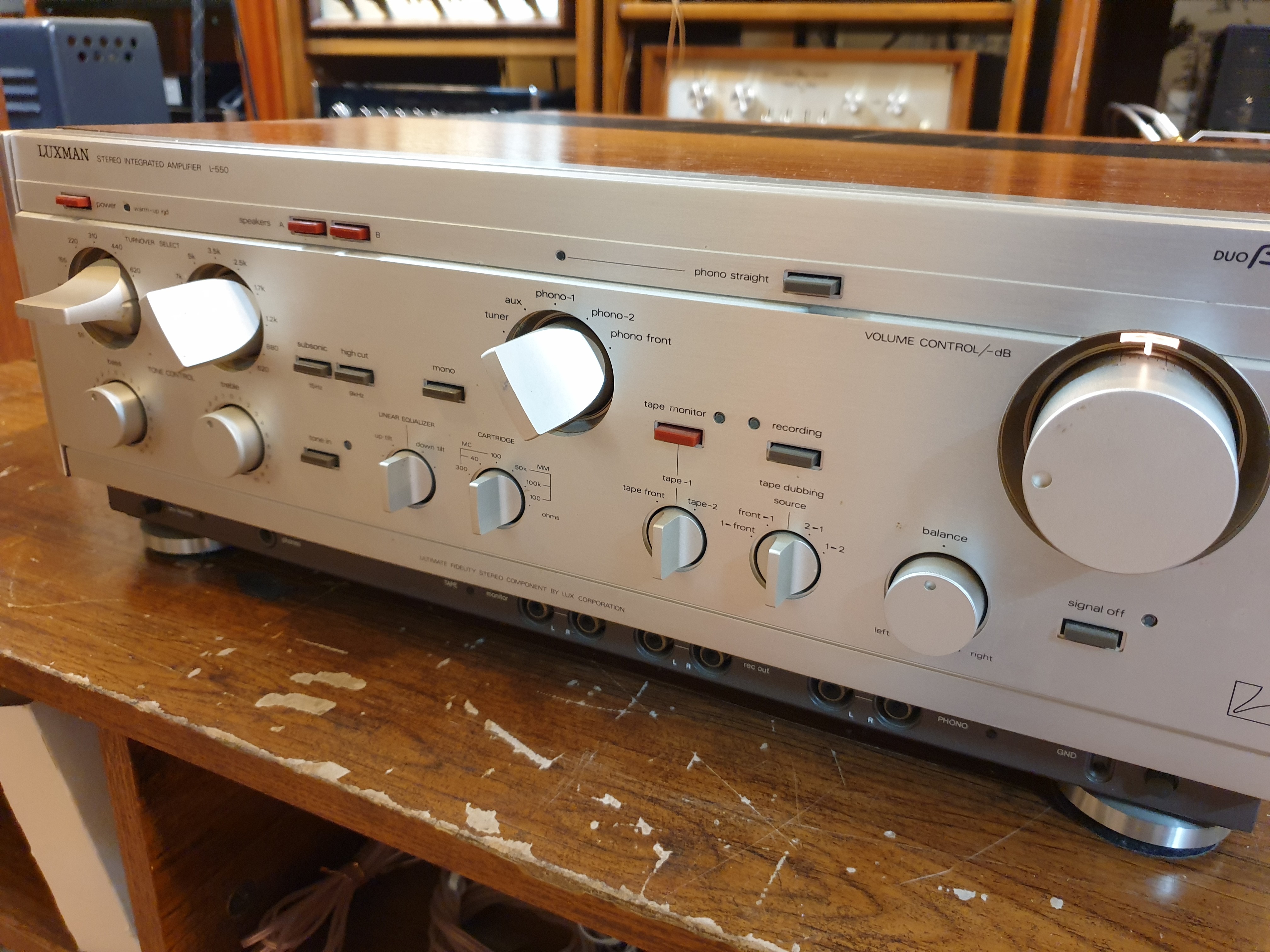

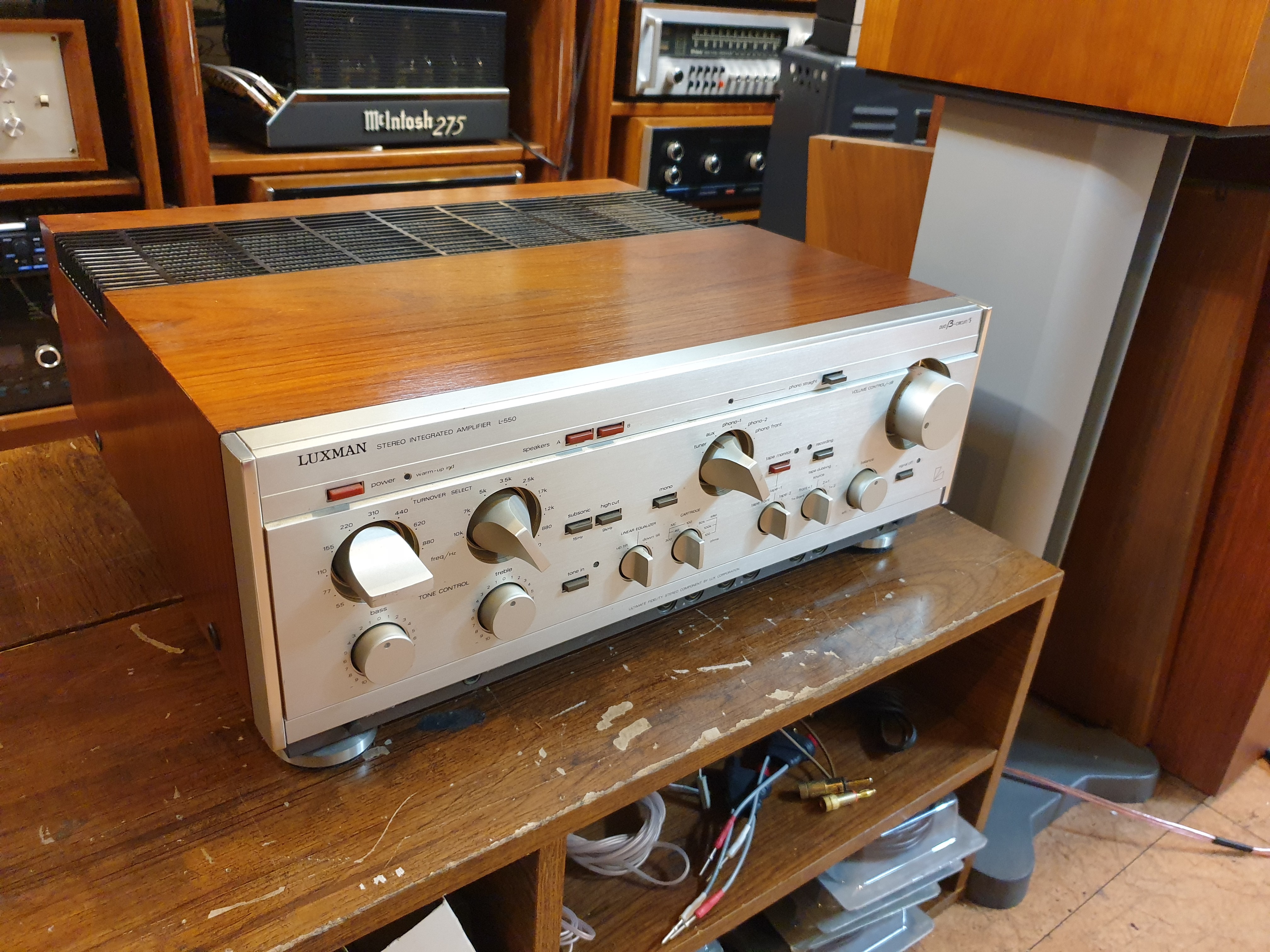

스피커와 매칭이 좋다고 생각하시면 될듯합니다. 사진과 같이 상태는 상당히 우수하며 생활감은 아주조금 묻어



있는편 입니다. 전원100v 사용하며 중급으로 입문하시는 분들에게 가장 적합한 엠프가 아닌가 생각합니다.



LUXMAN L-550
일본출시가격 \250,000엔 (1981년 11월 발매)

해설

DUOβ서킷/S를 탑재한 프리메인안프.

「적당량 NFB」와「DC서보」를 편성한 DUOβ서킷과 음질 우세의 제어 귀환의 전원 plusX에 가세해 한층 더 「일단 증폭 앰프」를 더한 DUOβ서킷/S를 개발해, 이퀼라이저와 파워부에 탑재하고 있습니다.
일단 증폭 앰프는 초단에 MC헤드 앰프용의 FET를 채용하고 있어야 본전 고gm, 로 노이즈의 이 FET에, 1석 당 7 mA라고 하는 대전류를 흘리는 일로 필요한 게인을 꺼낸다고 하는 구조가 되고 있습니다.
이것과 동시에, 초단에 영향이 없게 출력단을 완전하게 독립시킨 다음 2단째를 철거하고 있어, 전압 증폭은 한층 더한 봐라고 하는 이상적인 회로를 실현하고 있습니다.

출력부는, 바이어스 전류를 고정하는 진성의 A급 동작으로, 50 W/ch라고 하는 대출력을 실현하고 있습니다.

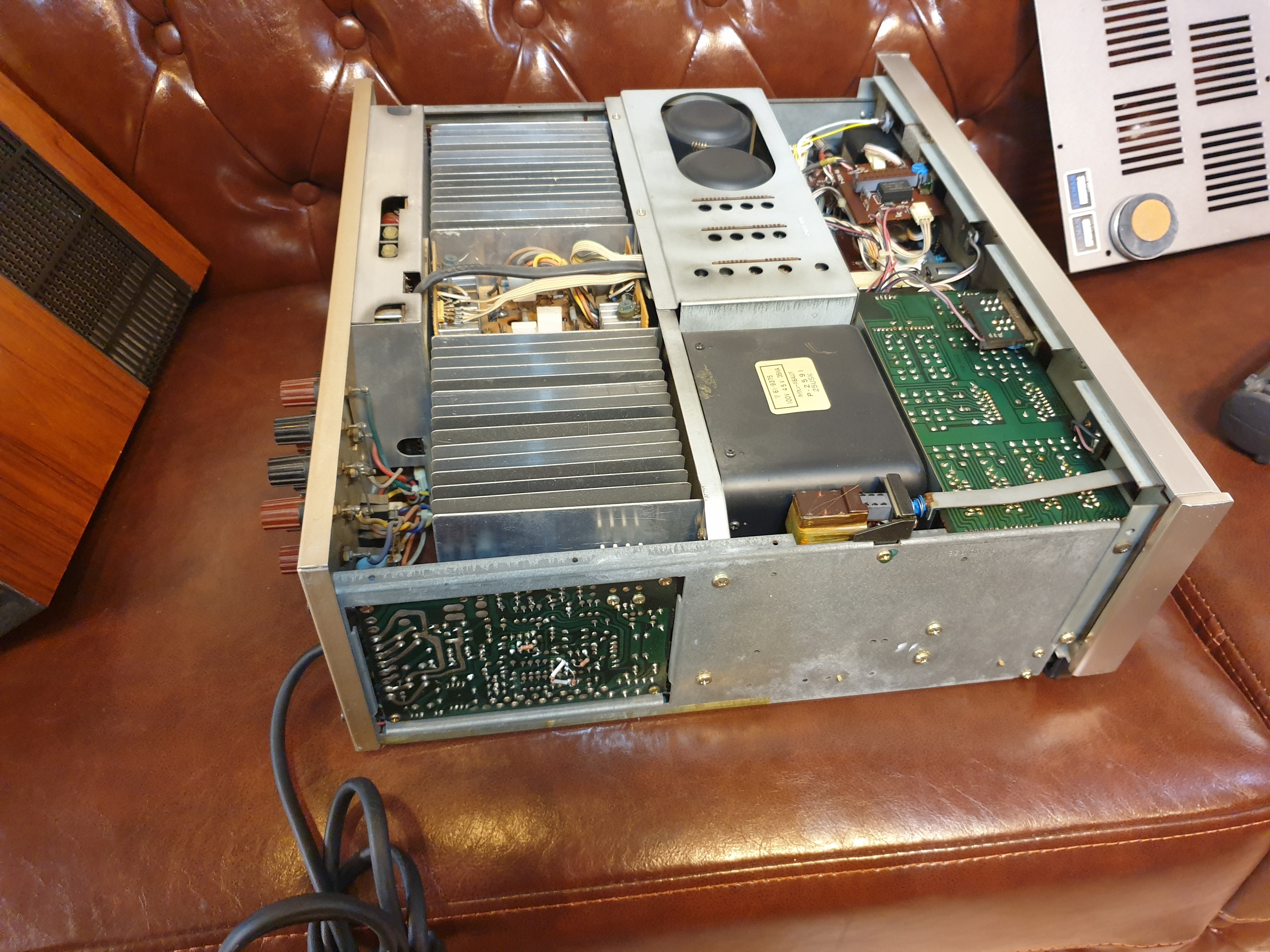

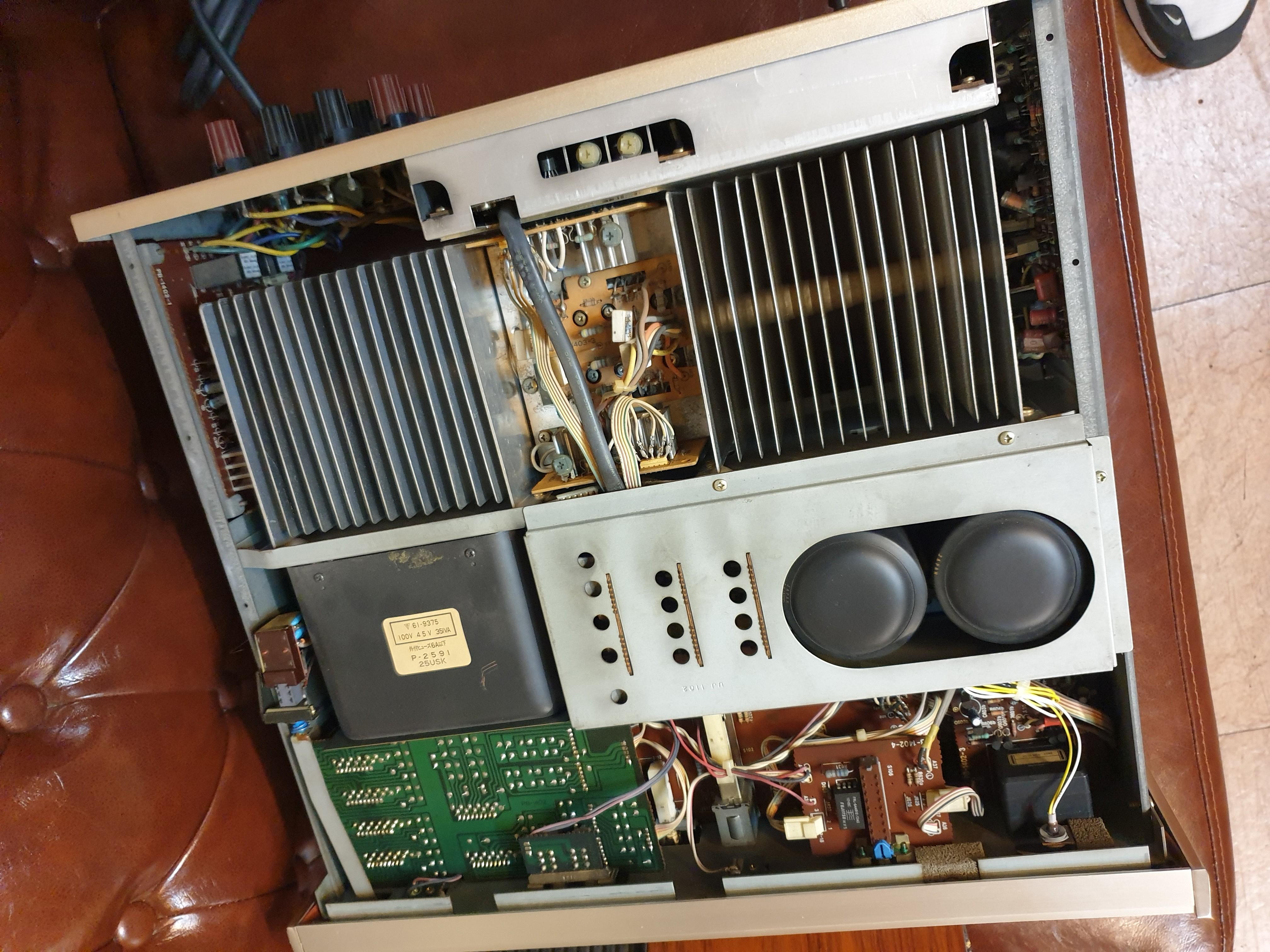

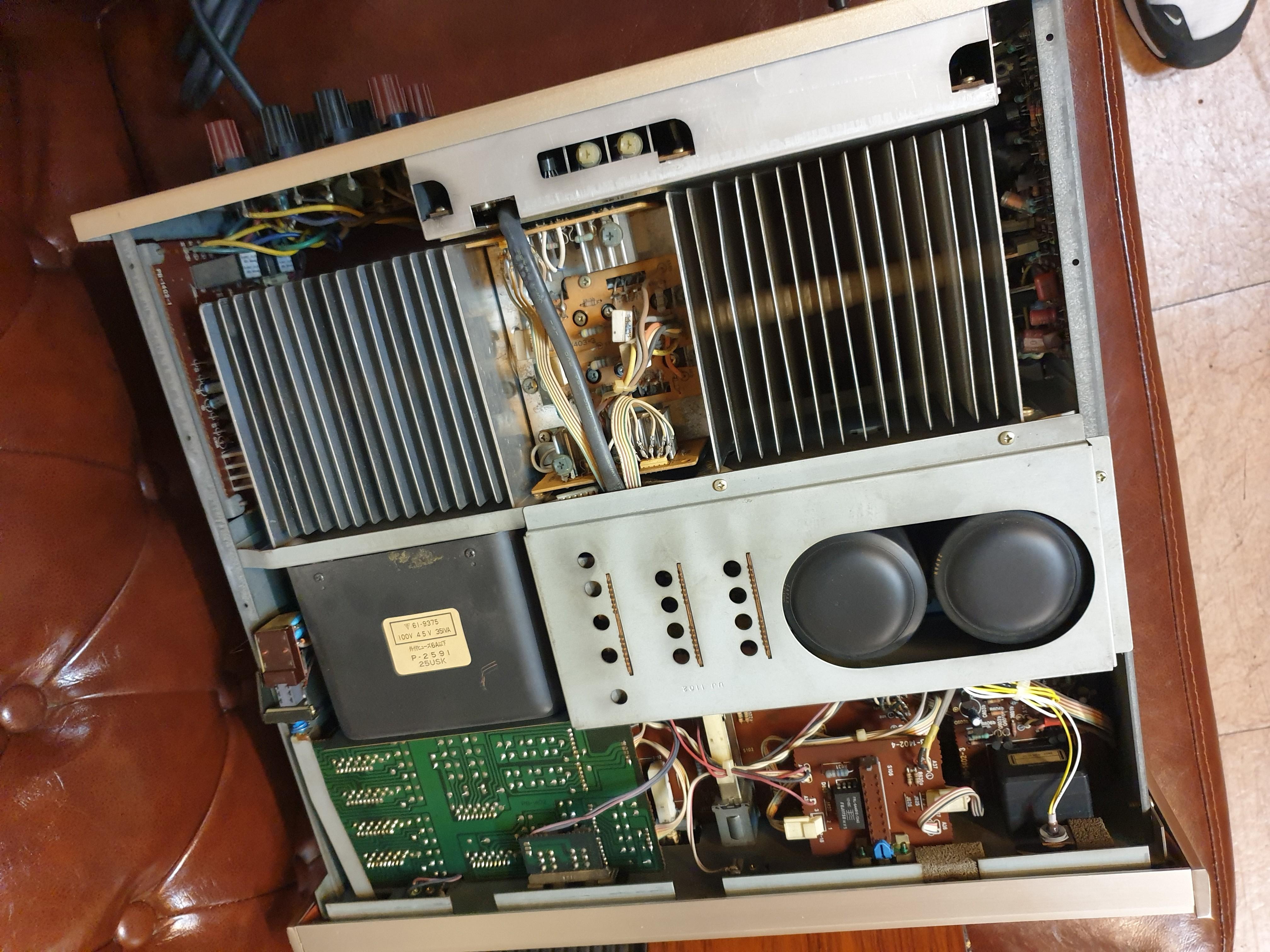

A급 동작에 의한 다량의 발열에는, 대형 히트 파이프  2기본으로 따라 대응하고 있어, 이 히트 파이프는 대칭형으로 하는 것으로, 방열음을 추방하고 있습니다.

헤드 앰프부에도 일단 증폭 앰프를 채용하고 있습니다.
초단에 입력 등가 저항의 지극히 낮은 PNP 트랜지스터를 싱글차동으로 해, 충분한 게인을 얻으면서, 로 노이즈를 실현하고 있습니다.

디스크 재생시에 인풋 실렉터, 필터류, 단청의 스윗치, 밸런스 컨트롤등을 떼어내고, 이퀼라이저와 파워업을 직결하는 포노·스트레이트 기능을 탑재하고 있습니다.

디스크등의 녹음 주파수가, 고역으로 향해 완만하게 상승하고 있거나 반대로 하강하고 있거나 하는 일이 있기 위해, 이러한 버릇을 보정해, 녹음 특성을 플랫하게 되돌리는 리니어·이퀼라이저를 탑재하고 있습니다.

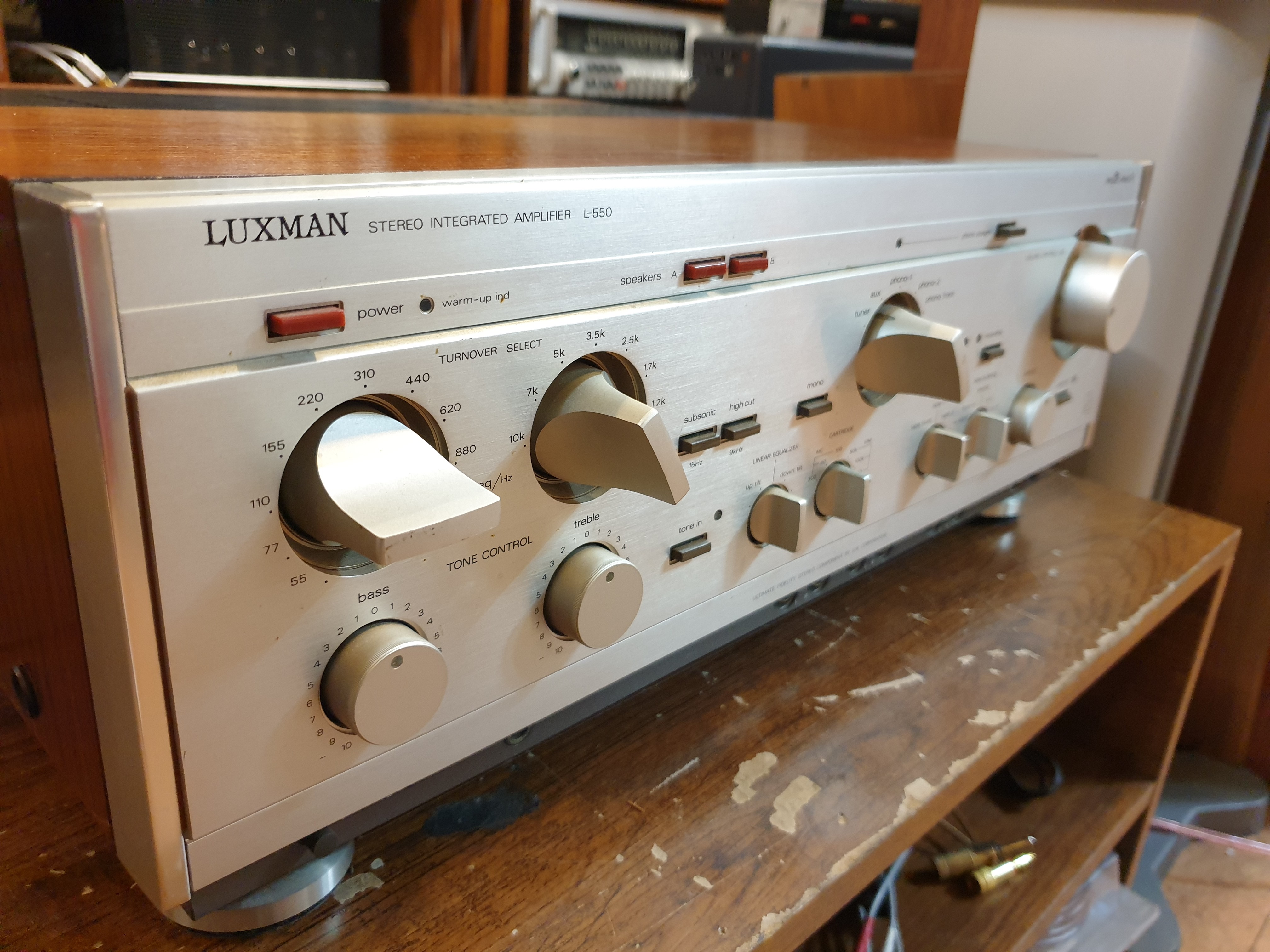

고역·저역 모두 9개의 탄오바 주파수를 선택할 수 있는 톤 컨트롤을 탑재하고 있습니다.
변화량보다 변화를 시작하는 주파수를 중시한 설계가 되고 있어 솔직한 변화 특성을 얻을 수 있는 락스 방식 NF형 톤 컨트롤을 채용하고 있습니다.

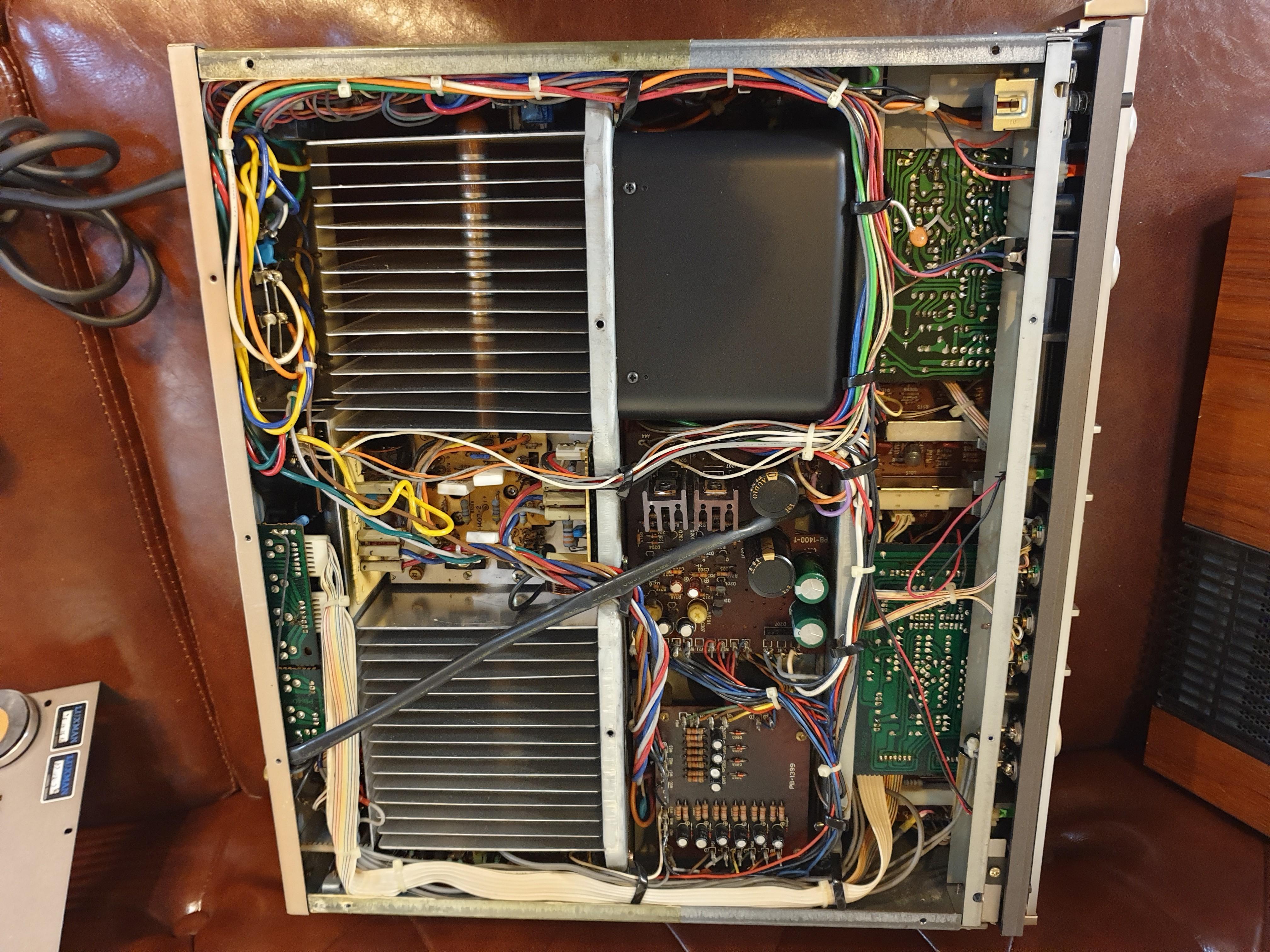

전원부에는, 특주 EI코어를 이용해 400 VA의 용량을 갖게해 왜사로 내부를 굳혀 온도 상승을 억제한 전원 트랜스를 채용하고 있습니다.

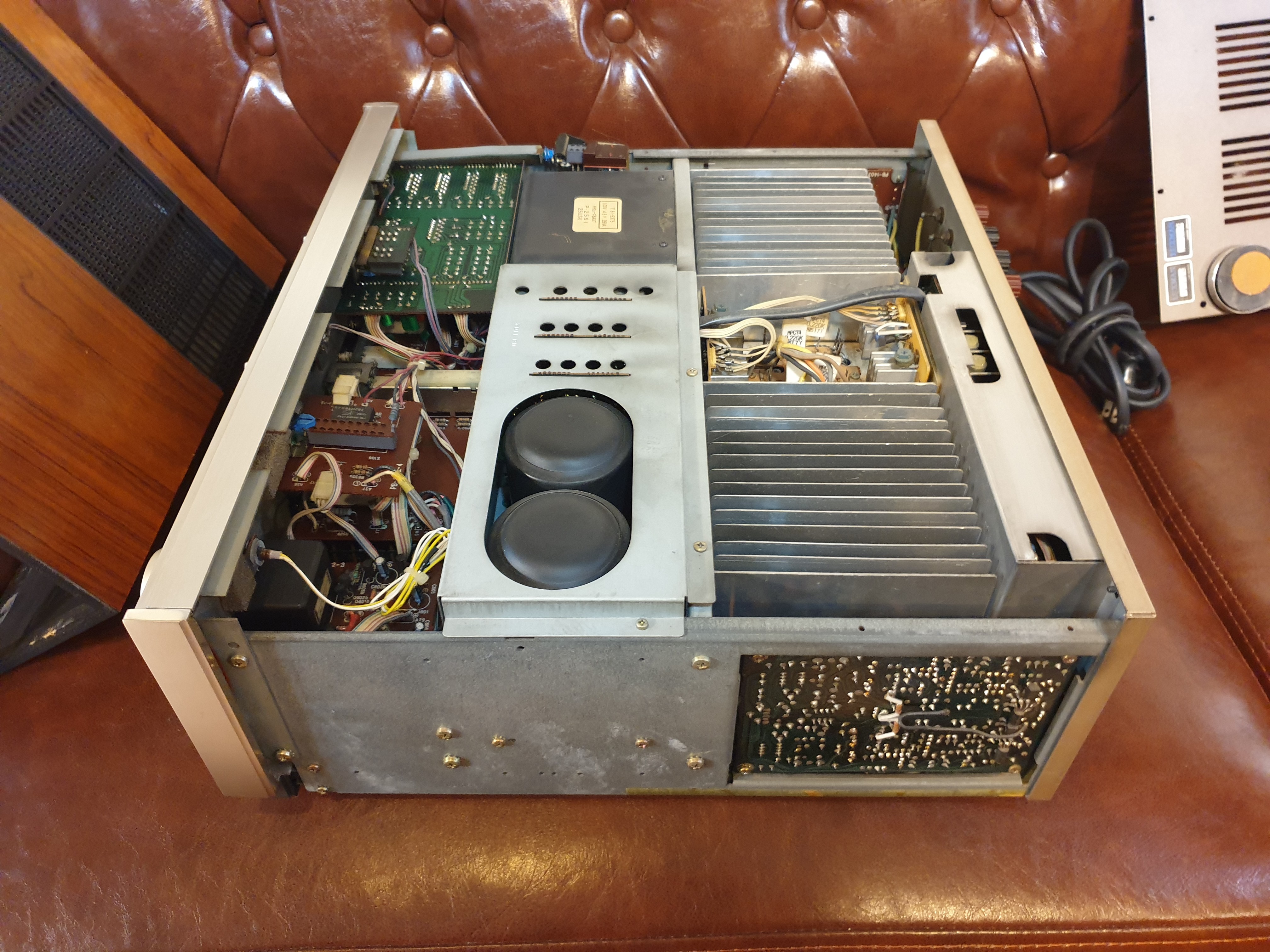

또, 전해 콘덴서에는 알루미늄 순도 99.99%, 음질 대책이 끝난 상태로 용량 30,000μF의 것을 2개 채용하고 있습니다.

프리·히팅 기능을 탑재하고 있어, 소량 전류를 흘려 따뜻하게 할 수 있습니다.

warmup·인디케이터(indicator)를 탑재하고 있어, 안정 동작에 들어간 일을 확인할 수 있습니다.

라인 국면 센서를 탑재하고 있어, 과정의 AC전원의 극성을 검지하고, 음질 관리가 가능합니다.
　

　

　
기종의 정격

형식 인티그레티드·앰프
실효 출력 50W＋50 W(A급 동작, 8Ω, 양ch동작)
전체 높이조파왜율 0.005%이하(8Ω, 양ch동작, -3 dB)
입력 감도 Phono MM：1.6mV
Phono MC：80μV
Tuner, AUX, Monitor, Main In：220mV
입력 impedance Phono MM：100kΩ, 50kΩ, 100Ω
Phono MC：300Ω, 100Ω, 40Ω
Tuner, AUX, Monitor：40kΩ
Main In：47kΩ
SN비(IHF-A) Phono MM：84dB
Phono MC：80 dB(250μV입력)
Tuner, AUX, Monitor, Main In：110dB
주파수 특성 10Hz100kHz -1dB
톤 컨트롤 저역 탄오바：55 Hz, 77 Hz, 110 Hz, 155 Hz, 220 Hz, 310 Hz, 440 Hz, 620 Hz, 820Hz
고역탄오바：620 Hz, 880 Hz, 1.2 kHz, 1.7 kHz, 2.5 kHz, 3.5 kHz, 5 kHz, 7 kHz, 10kHz
최대 변화량：±9dB
테이프 모니터 3 계통(Tape1, 2, Tape Front)
테이프 더빙 4 계통(1→2, 2→1, 1→Front, Front→1)
리니어 이퀼라이저 up tilt, down tilt：각 2 스텝(1 스텝 1 dB)
소비 전력 310W
외형 치수폭 453×높이 174×안길이 460mm
중량 21.4kg
