보기드믄 영국 QUAD 34프리엠프와 405 파워엠프 FM4 튜너 조합입니다(ending)















YouTube



https://www.youtube.com/channel/UCXzcrjg9-BjVBqA31zX8i6Q?view_as=subscriber



김태훈종합전자



유튜브 영상을 잘보셨나요? 잘보셨다면 좋아요 그리고 구독을 많이 눌러주세요 많이 눌러주셔야 힘을내서 더 열심히 영상을 공유할수 있습니다^^



Did you enjoy the YouTube video? All right, come on. Please click on your subscription. That way, we can upload videos more often with strength.^^

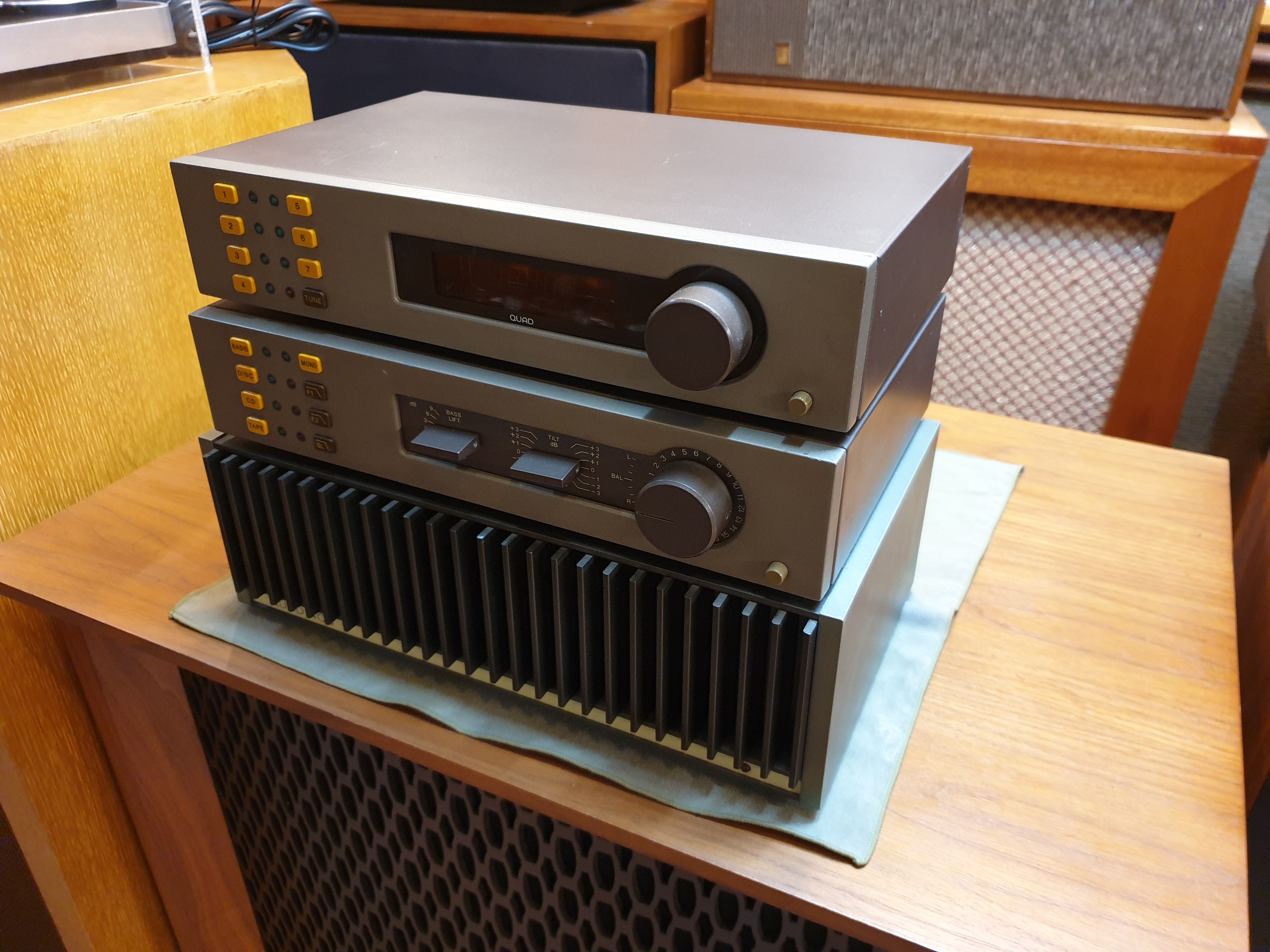

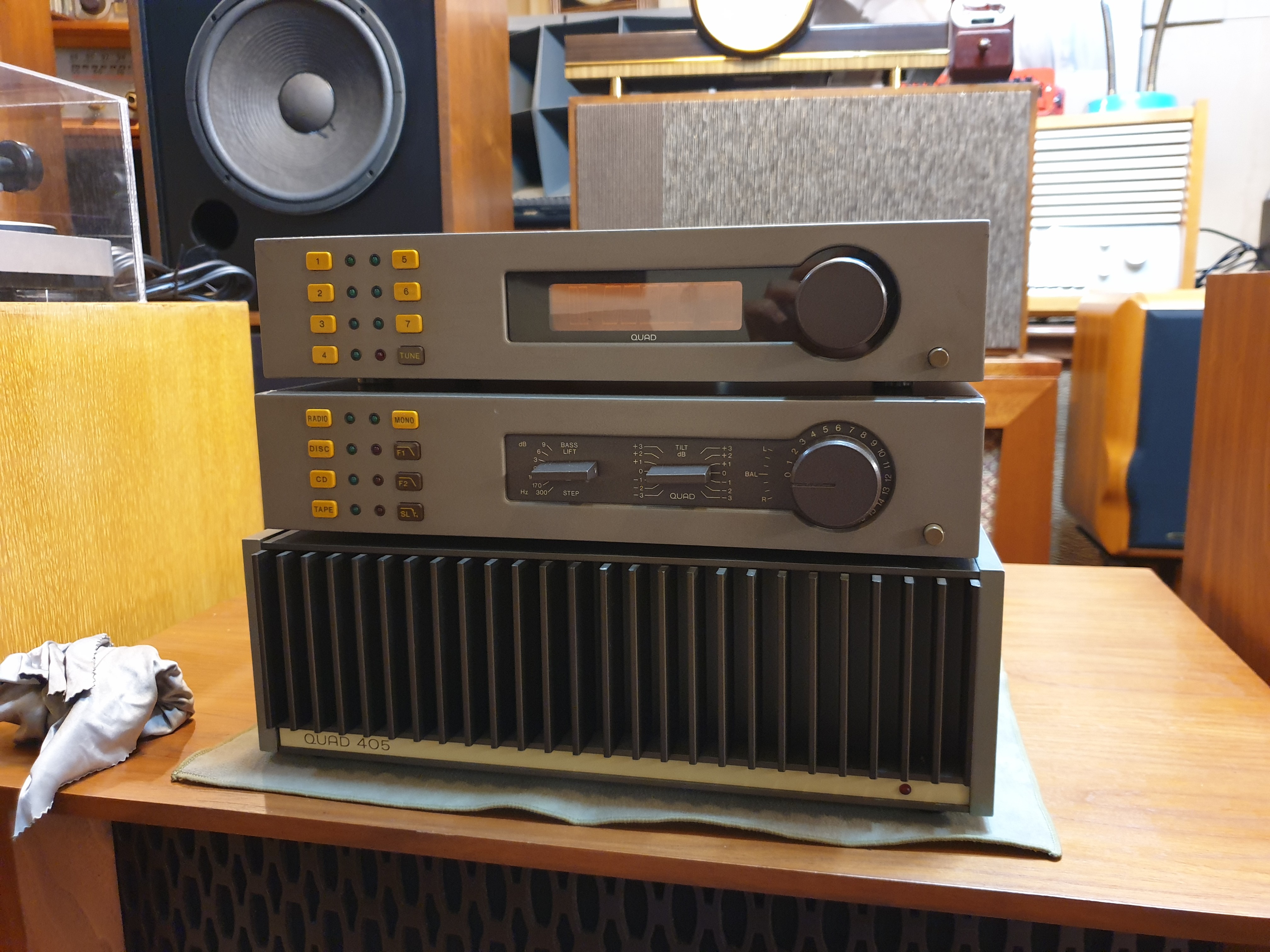

요즘들어 보기드믄 영국 쿼드 사의 34프리엠프와  405 파워엠프 FM4 튜너 구성입니다. 3제품 모두 초기에 발매된



노란색 버튼의 구형제품 으로서 이제품이 영국 디자인상을 3년 동안 휩쓸었던 롱런형 베스트셀러 제품입니다.



지금봐도 디자인으로는 논하기 어려울정도의 독특하지만 개성강하고 눈에돋보이는 디자인인건 확실한듯 합니다



5PIN단자와 바나나 단자 RCA핀을 같이 사용하는 제품으로서 사용하기 역시 아주 편리하게 출시된 구형중 후기모델



입니다. 80~90년대 빈티지 디자인 좋아하시는 분들에게는 더도없는 디자인 연출과 영국제 만의 달콤쌉싸름한



브리티시 사운드의 좋은음색 훌륭한 뎀핑력이 일품인 제품으로서 영국 로 하 스 계열과 두루두루 더도 덜도 아닌

평준화된 브리티시 사운드를 울려줘 인기가 있는 제품이 아닌가 생각합니다. 세제품 모두 220v 사용하는 제품

이며 사진과 같이 내/외관 상태 양호이상으로 좋습니다만 프리엠프의 볼륨속 벨런스 단자가 없습니다. 작동상



문제는 전혀없으나 그점 감안해 저렴하게 양도합니다. 그외 내부 켄TR 역시 RCA 오리지널 TR로 채용되어 있습니다.



정말 까다로우신 분들이 아니라면 사용하실만 할듯 합니다..^^

QUAD 44 프레엠프
일본출시가격 \210,000엔

해설

모듈 구성을 채용한 컨트롤 앰프.

티르트와 베이스 컨트롤에 의해서, 리스닝 룸과 스피커에 의한 특성 변화에 대응하고 있습니다.
티르트콘트로르는, 전체적인 레벨을 바꾸지 않고 완만한 변화를 사방 파수대를 통해 더합니다.또 베이스 컨트롤은, LIFT 포지션은 소형 스피커등의 저역의 특성을 부드럽게 줄 때에 사용해, STEP 포지션은 벽이나 코너에 스피커를 설치했을 때의 음향적 재생작용의 컷에 사용합니다.

QUAD44는 모든 입출력이 모듈화되고 있어 필요에 따라서 갈아넣는 것이 가능합니다.

카트리지와의 매칭에는, 모듈의 교환으로 대응하고 있습니다.
　

　

　
기종의 정격

형식 컨트롤 앰프
입력
(입력 감도(1 kHz)/최대 입력(1 kHz)/
부하 impedance/SN비(A보정 입력 부하시) Disc：1mV/35mV/47kΩ또는 47kΩ,180pF/63dB
　　　 3mV/100mV/47kΩ또는 47kΩ,180pF/72dB
　　　 10mV/300mV/47kΩ또는 47kΩ,180pF/82dB
Radio, Aux：100mV/5V/1MΩ/86dB
　　　　　　　 500mV/25V/500kΩ/82dB
Tape 재생：100mV/5V/39kΩ
　　　　　　　300mV/15V/121kΩ
　　　　　　　0dBm(775mV) /40V/94kΩ/86dB
　　　　　　　3V/100V/85kΩ
　　　　　　　10V/100V/82kΩ
출력(출력 레벨/소스 impedance) Tape 녹음：3mV/32Ω또는 33kΩ
　　　　　　　10mV/100Ω또는 33kΩ
　　　　　　　100mV/1kΩ또는 33kΩ
　　　　　　　0dBm(775mV) /1kΩ또는 33kΩ
파워업：0.5V/1kΩ
　　　　　　　　 1.6V/3.2kΩ
　　　　　　　　 5V/75Ω
왜율 모든 입력으로 최악 때 0.05%
잔류 노이즈 -104 dB(A커브·볼륨 최소)
주파수 특성 디스크 이외：30 Hz20kHz(+0,-1)
디스크：30 Hz20kHz(±0.5 dB)
크로스턱(30 Hz10kHz시) 녹음 재생：70dB
채널간：50dB
전원 입력 100130 V, 200250 V, 50-60Hz
외형 치수폭 321×높이 103×안길이 207mm
중량 4kg


QUAD 405-2 파워업엠프
일본출시가격 \198,000엔

해설

405를 베이스로 개량을 더해 부하 변동에 대해서의 구동 능력을 높인 스테레오 파워업.

QUAD가 개발한 경향·덤핑 회로를 채용하고 있습니다.
이 회로는, 전압 증폭과 동시에 미소 신호시의 전력 공급을 맡는 싱글 출력의 코이데 츠토무순A급 앰프와 덤퍼 회로로 불리는 완전 B급 동작의 푸시풀 회로로부터 구성되어 있습니다.회로의 동작은, 소신호시는 코이데 츠토무순A급 앰프부로부터 부하에 전류가 공급되어 신호 레벨이 커지면 덤퍼 회로가 동작해, 부하에 큰 전류가 공급됩니다.
코이데 츠토무순A급 앰프부는, 입력 신호와 출력 신호와의 오차를 항상 검출·보정해 출력단의 모든 왜를 캔슬하고 있습니다.게다가 전력 손실이 적고, 아이들링 조정이나 온도 보상, 오프셋 조정이 불필요해져, 시간 경과 안정성에도 우수합니다.

통상의 로드 라인 보호 회로에 의해서 일어나는 문제점을 해결하기 위해(때문에) QUAD 독자적인 보호 회로를 탑재하고 있습니다.
　

　　
기종의 정격

형식 스테레오 파워업
※양채널을 동시에 구동했을 경우의 보상치입니다.
출력 및 왜율
(8Ω부하, 사인 하뉴우력) 100 Hz, 100 W출력시, 0.01%이하
1 kHz, 100 W출력시, 0.01%이하
10 kHz, 100 W출력시, 0.01%이하
출력 내부 impedance 0.03Ω으로 직렬에 3.3μH
오프셋 전압 7 mV이하
주파수 특성(1 kHz 기준) 저역：20 Hz에서―1dB
고역：20 Hz에서―0.1 dB, 50 kHz에서―3dB
입력 감도 0.5 V(8Ω부하, 100 W출력시)
입력 impedance 20kΩ//220pF
스르레이트 0.1V/μs
최대 입력 한도 입력 신호가+20 dB까지라면 순간에 복귀합니다.
크로스턱(1kΩ의 입력 부하시) 80 dB(100 Hz), 70 dB(1 kHz), 60dB(10 kHz)
SN비 -96 dB(A보정시), -93 dB(보정 없음)
전원 입력 100130 V, 200250 V, 50-60Hz
외형 치수폭 340.5×높이 115×안길이 195mm
중량 9kg
