보기드믄 Marantz 마란츠사의 베스트셀러 ST-8 스코프형 금장 아날로그 튜너 입니다 -A급-(ending)

by 종합전자 2020. 1. 14.
728x90
반응형

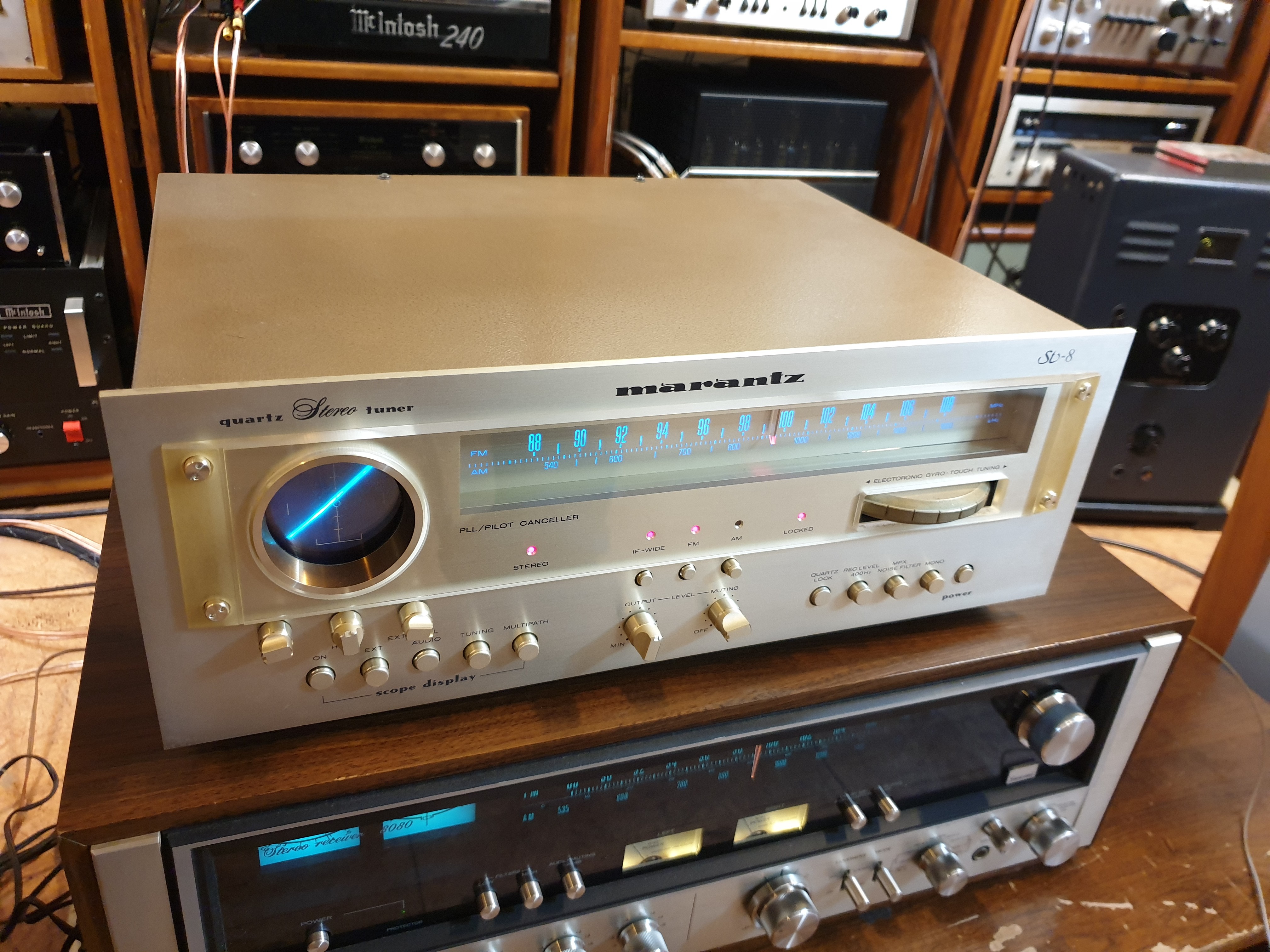

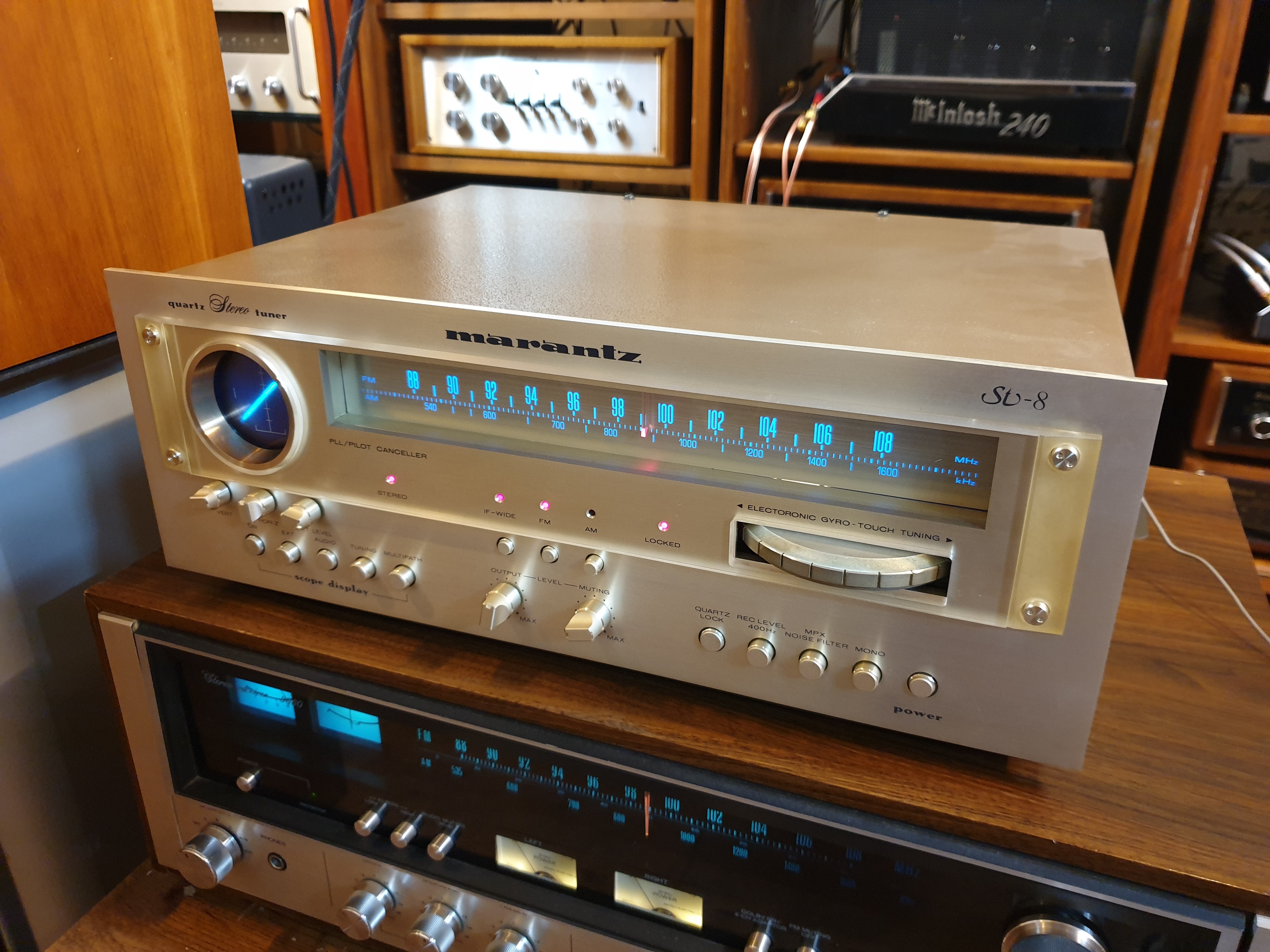

내/외관 상태 아주좋은 Marantz  마란츠사의 명기튜너 ST-8 입니다.



자이로 튜닝 방식의 제품으로 잘알려져 있는 아나로그 튜너로서 화사함의 극치라고 표현할 정도로 근사한



샴페인골드 명판과 블루턴 조명의 아날로그 패널과 오실리스코프 조합이 삼위일체 되어있어 일품인 제품입니다.



마란츠 중보급형 튜너시리즈 3대 베스트 셀러에 속하여 명기로 불리우는 제품이며 개인적으론 은은함과 럭셔리함이



겸합된 스코프와 샴페인골드 색상의 앞면 패널이 인기의 위주인듯 생각하며 마란츠 특유의 블루턴 색상을



돋보여 시원한 음색, 쓸만한 수신력, 디스플레이 효과 모두 뛰어난 제품으로 생각합니다. 사진과 같이 내/외관



상태 퍼펙트한 수준의 제품이며 FM스테레오 밎 분리도 우수하며 앞면밎 모든상태 양호이상으로 좋습니다.

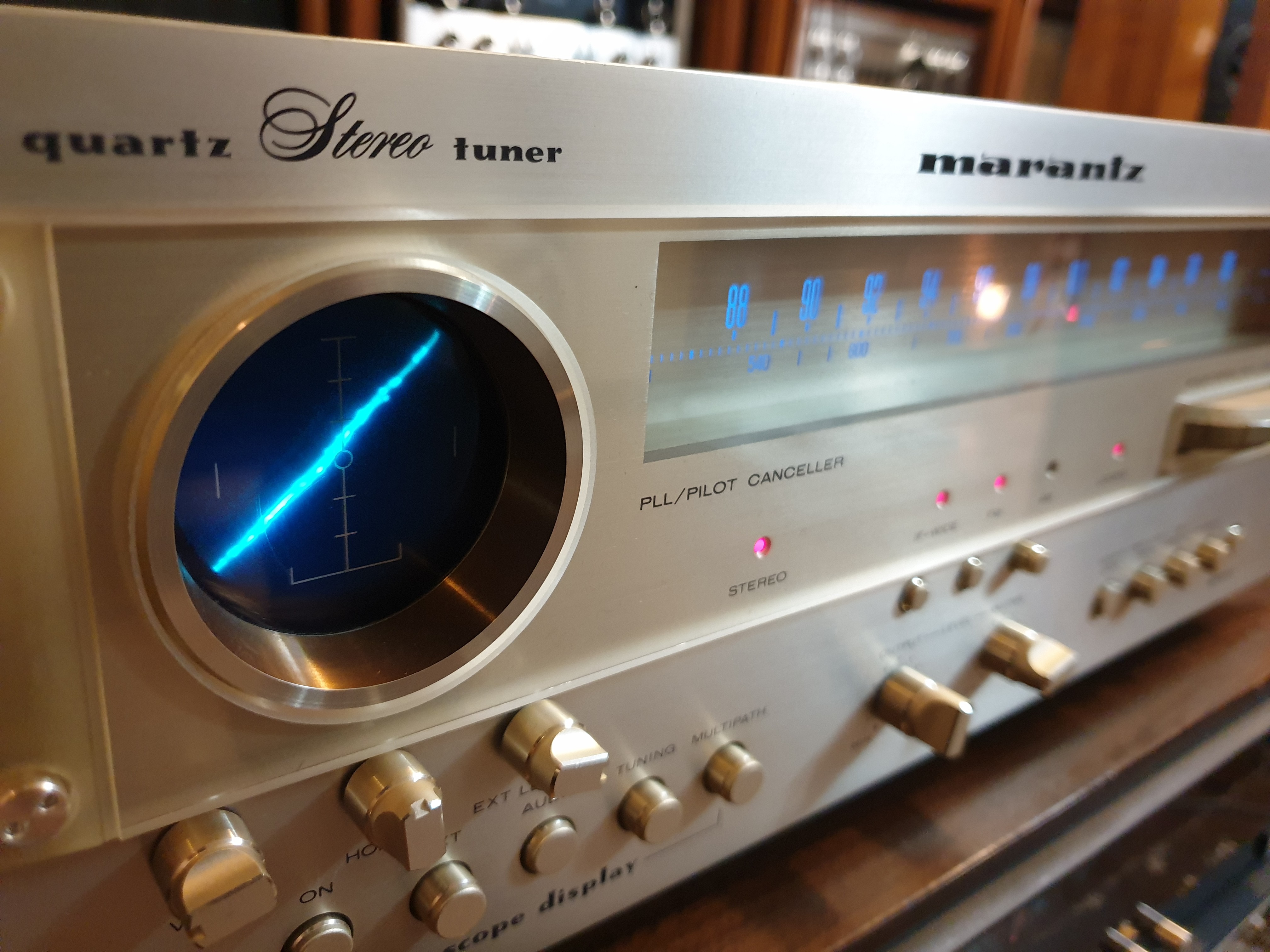

뒷면 AM안테나 역시 달려있으며 사진에 보시듯 스코프 상태도 상당히 좋습니다. 보기에 상당히 클래식해



보이고 멋있어 보입니다. FM스테레오 밎 분리 도 아주 좋으며 중급기 튜너로서는 상당히 적합한 보기좋고



듣기 좋은 튜너입니다. 마란츠 프리,파워 SC-9 SM-9 과 같이 대칭하여 사용하시면 최고의 디스플레이를



자랑하실수 있습니다. 전원220V 이며 모든기능 이상없이 완벽하게 작동합니다












Marantz St-8 일본출시가격 \135,000엔(1980년경)




해설

전통의 쟈이로 터치 튜닝이나 오실로스코프(oscilloscope)를 탑재한 쿼츠 락 튜너.

독자적인 쟈이로 터치 튜닝에, 수정 발진의 정확한 기준 신호를 응용하고, 주파수를 100 kHz 마다 제어하는 쿼츠 락을 탑재하고 있습니다.게다가 프론트엔드 뿐만이 아니라 IF최종단으로부터도 신호를 검출해, 동조 제도를 높이고 있습니다.
또, 쿼츠 락은 쟈이로 터치 노브에 연동시킨 에렉트로 터치식을 채용하고 있어 튜닝을 끝내 노브로부터 손을 떼어 놓으면 자동적으로 락 됩니다.

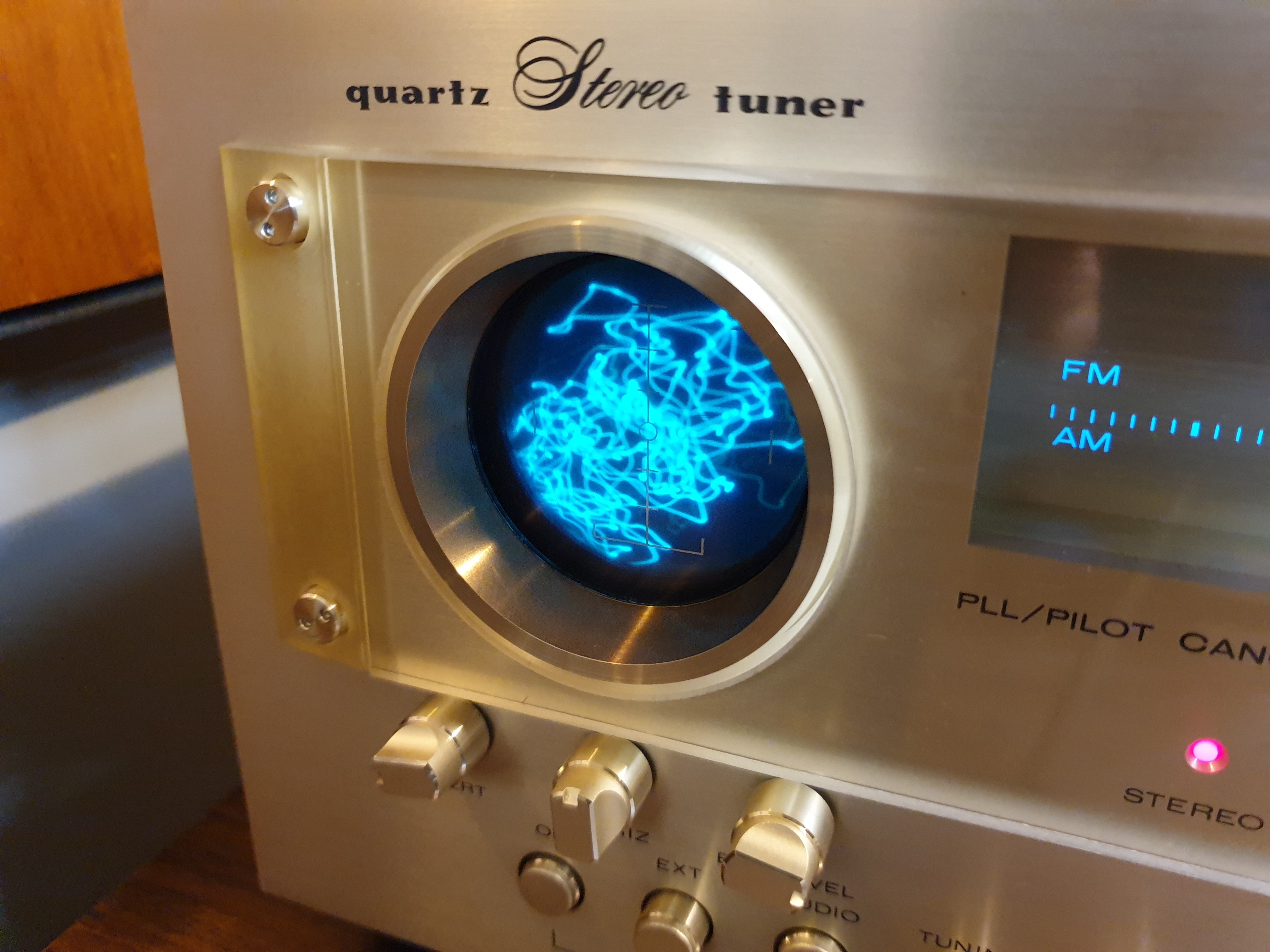

시그널 미터나 튜닝 미터에 대신해, 멀티 워크 오실로스코프(oscilloscope)를 탑재하고 있습니다.
이 오실로스코프(oscilloscope)에서는, 정확한 동조점이나 멀티 패스, 세파레이션 상태를 디스플레이 할 수 있어 정확하게 전파의 컨디션을 읽어낼 수 있습니다.
한층 더 Scope·Input 단자에 다른 기기를 접속해, 데크나 앰프의 세파레이션 특성도 모니터 가능합니다.

프론트엔드부에는 저노이즈 듀얼 게이트 MOS FET를 채용해 고성능화를 도모하는 것과 동시에, IF단은 음질에 관련되는 메인 IF회로와 멀티 패스·뮤 팅을 위한 서브 IF회로에 나누어 음질, 수신 성능 모두 높이고 있습니다.
또, 메인부에는 4극히 리니어 페이즈 LC필터와 SQW(탄성 표면 필터)를 채용해, 왜를 저감 하고 있습니다.

FM의 IF회로내에는 여분의 노이즈 대역을 컷 하는 LC형 안치바디피르타를 내장해, FM스테레오 수신시의 SN비나 왜율을 향상시킨 재생이 가능합니다.
게다가 MPX단에는 PLL 파이롯트캐세라 회로를 탑재해서 안정된 스테레오세파레이션 특성을 실현하고 있습니다.

검파 회로에서는 광대역화를 도모하고 있어 linearity를 향상시키고 있습니다.게다가 엄선한 실리콘 다이오드의 채용에 의해 SN비를 높이고 있습니다.





기종의 정격

형식 FM/AM튜너

수신 주파수 범위 76MHz90MHz
50 dB쿠와이엣팅 감도 mono:14.1dBf/2.8μV
stereo:34.2dBf/28μV
쿠와이엣팅스로프 58 dB(20 dBf)
64 dB(25 dBf)
76 dB(40 dBf)
S/N비 mono:88dB
stereo:80dB
고조파왜율 mono wide:0.04%
narrow:0.07%
stereo wide:0.06%
narrow:0.08%

실효 선택도 wide:50dB
narrow:90dB
캡쳐-레시오 wide:0.8dB
narrow:1.2dB
이미지 제거비 120dB
중간 주파 방해비 120dB
AM억압비 70dB
주파수 특성 30Hz15kHz +0.2 -1dB
스테레오세파레이션 48 dB(100 Hz)
55 dB(1 kHz)
45 dB(10 kHz)

수신 주파수 범위 5311602kHz
감도 10μV
S/N비 55dB
선택도 60dB
이미지 제거비 80dB
<종합>
정격 소비 전력(전기 용품 단속법) 30W
전원 AC100V, 50Hz/60Hz
외형 치수폭 474×높이 172×안길이 335mm
중량 10.3kg
