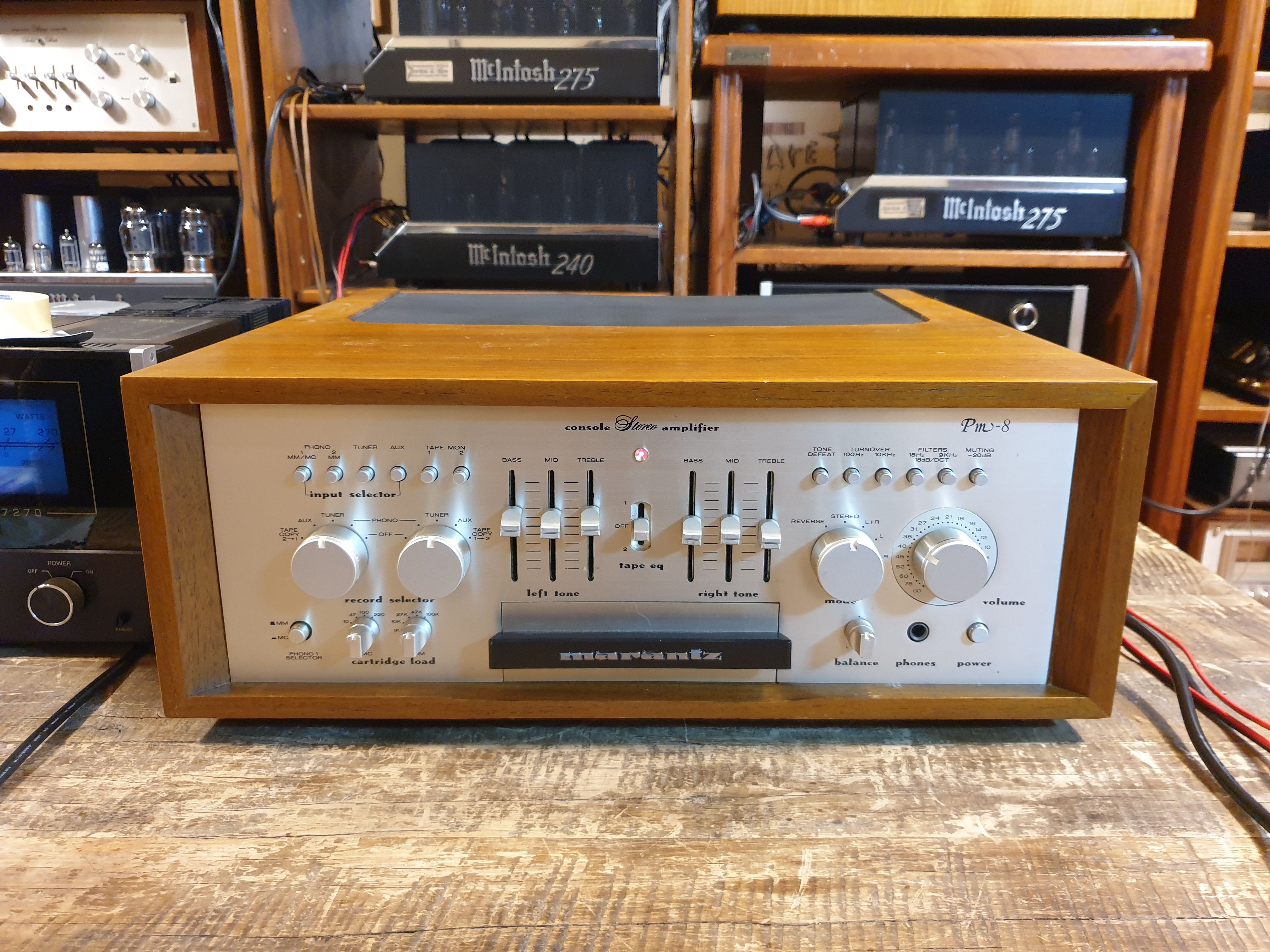

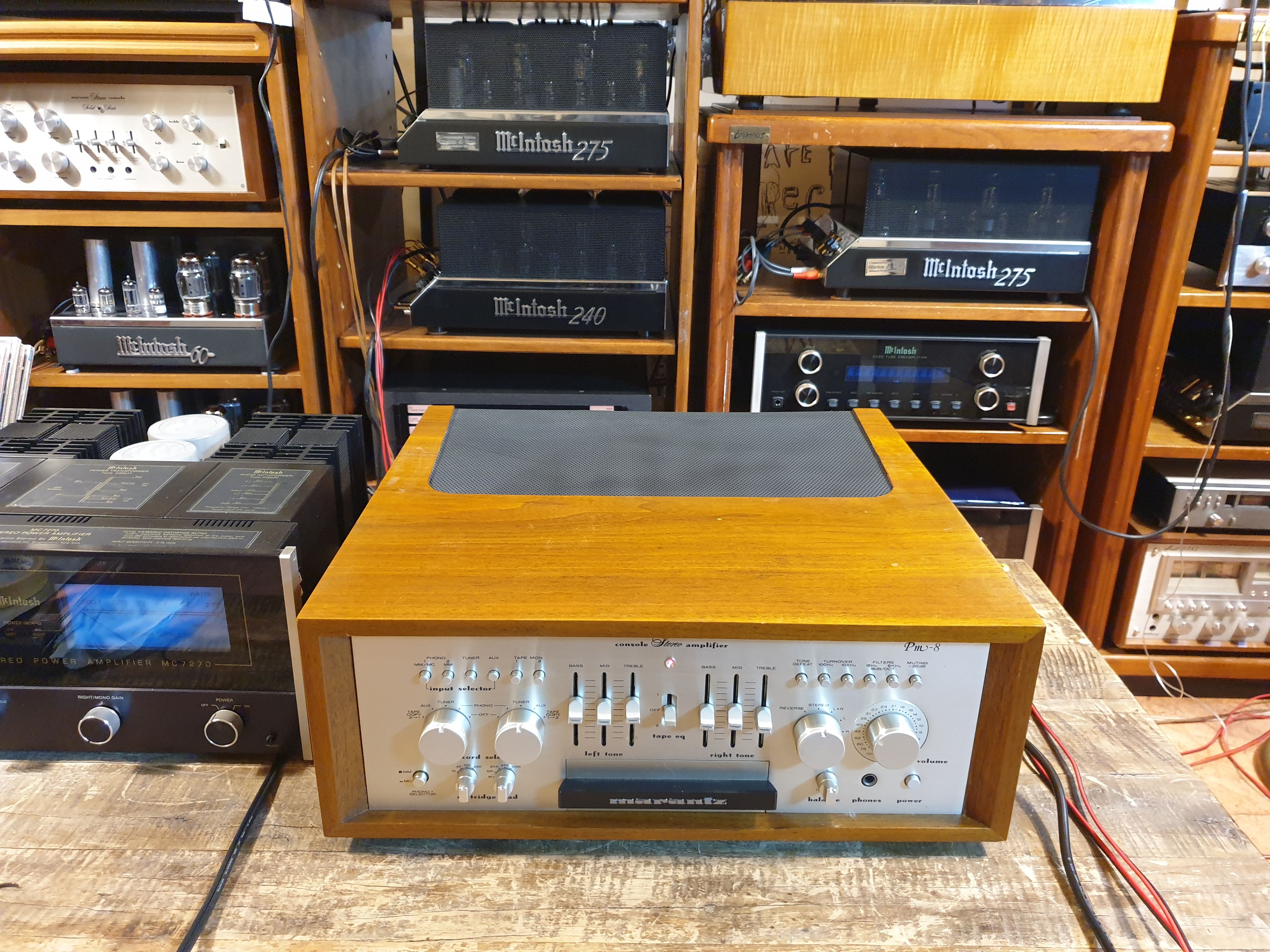

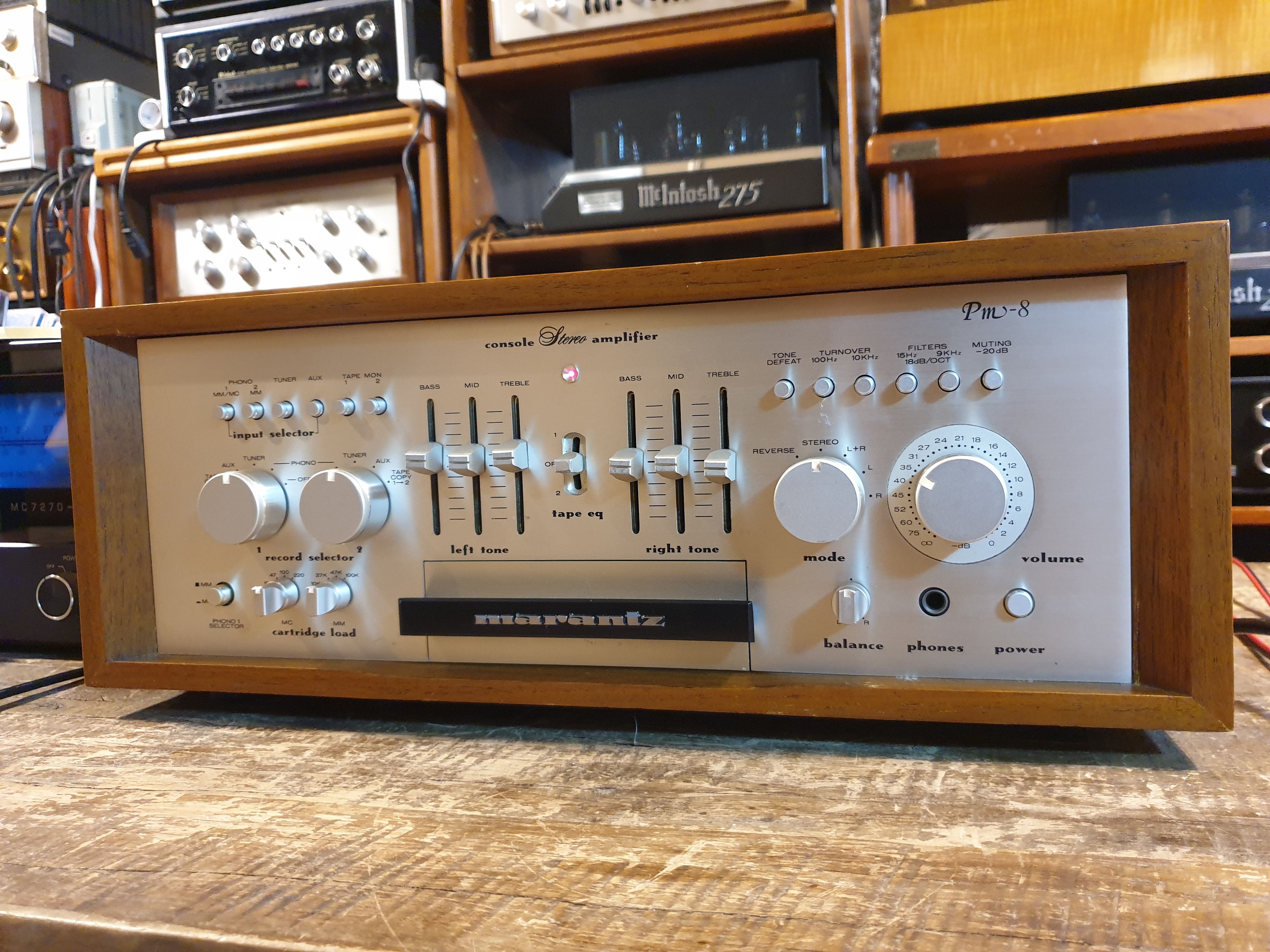

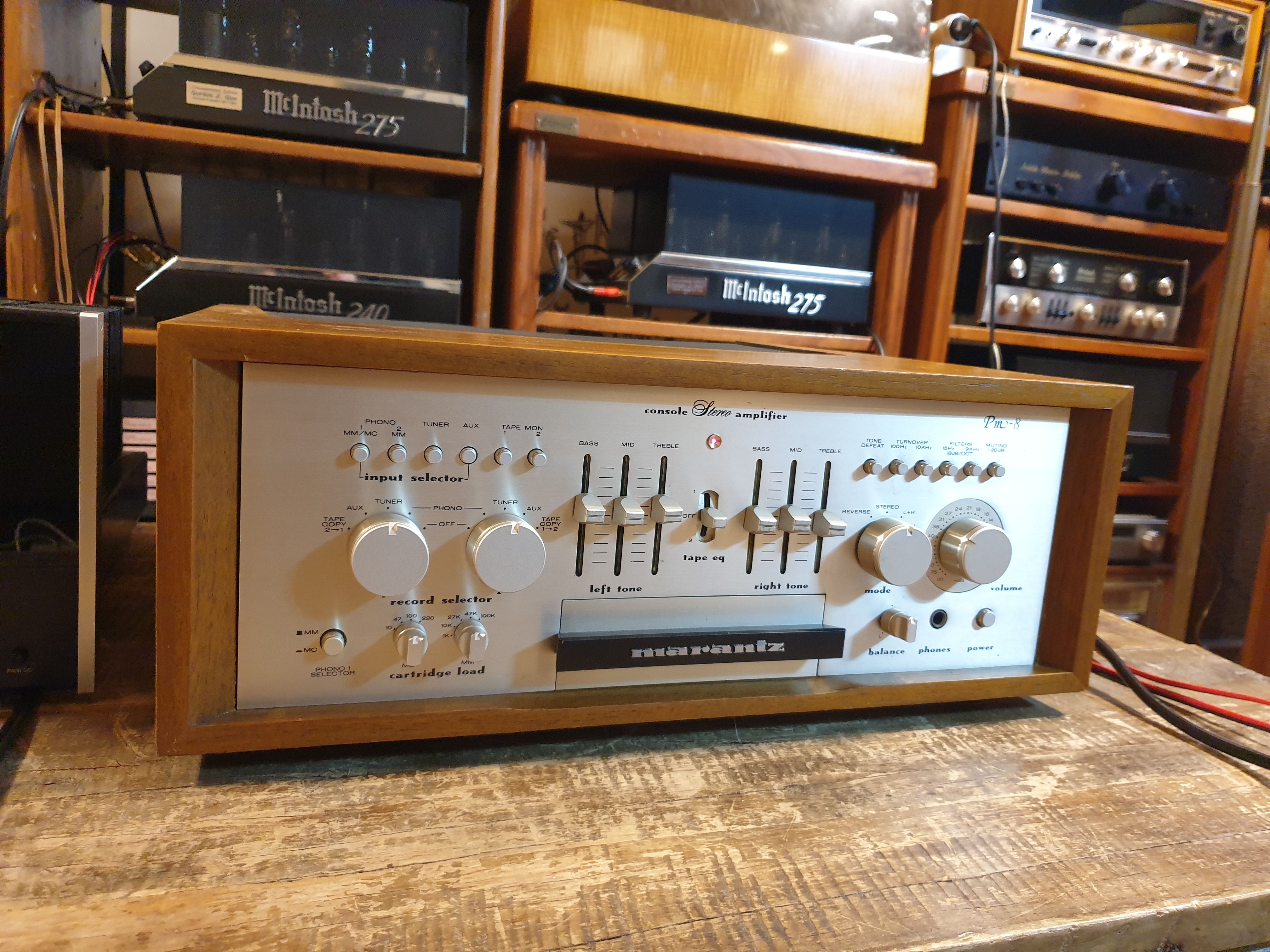

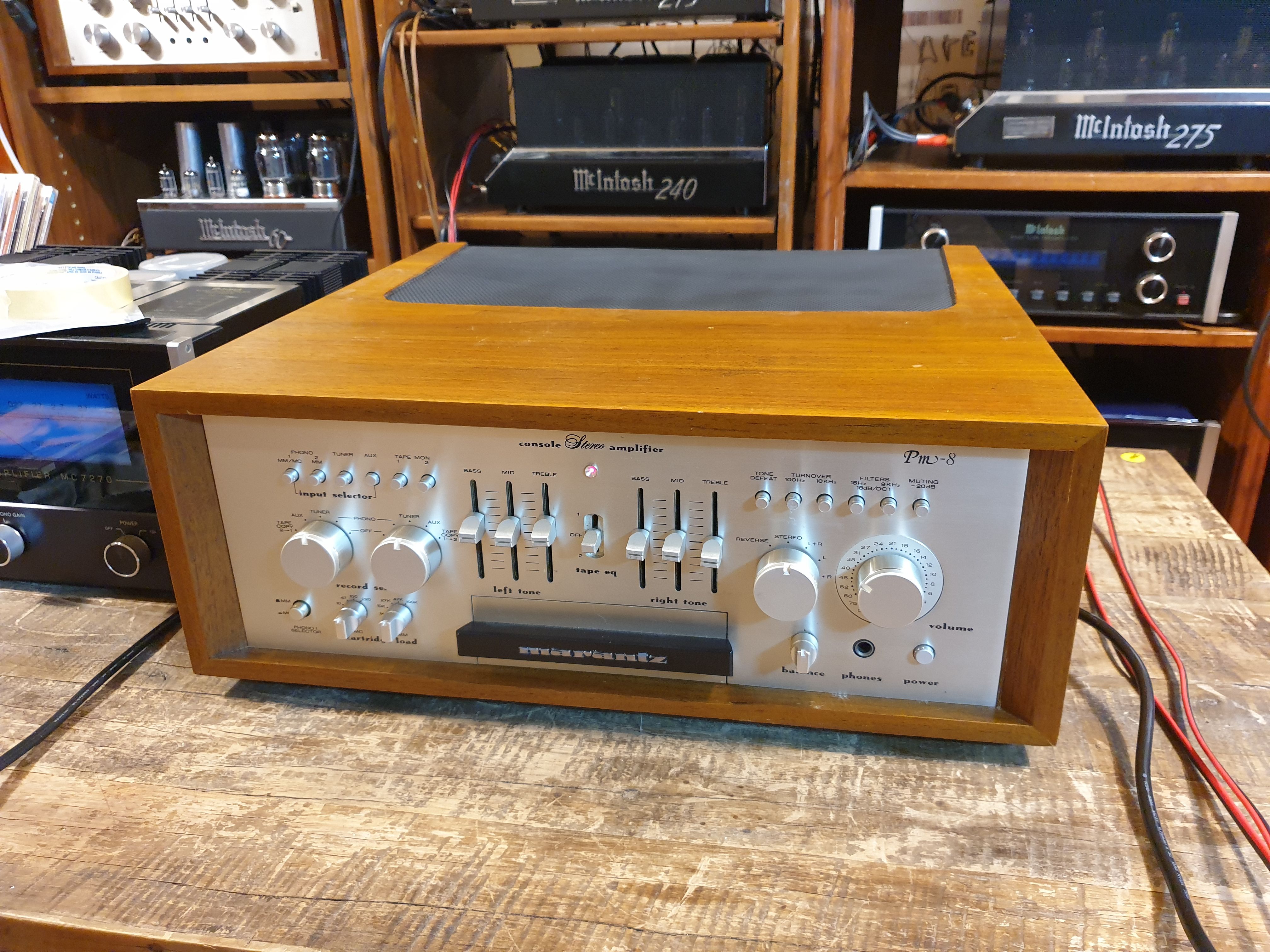

보기드믄 Marantz 마란츠 명기 PM-8 인티엠프 입니다.-A+급 내부사진참조-(ending)





보기드믄 명기 Marantz 마란츠 PM-8 인티엠프 입니다. 이제품과 PM-8MK2 이제품까지 마란츠 역사상



출시된 인티엠프중 완성도가 가장 높았던 인티엠프로 추종받는 제품군중 한제품에 속하며 한시절



오디오명기 국내100선에도 소개되었던 제품이기도 하죠  FET회로를 사용 하여  AC,DC 방식 모두 지원이되며



부드럽지만 좋은 해상력을 들려주며 체널당150와트의 좋은 출력을 지원하기에 작은 볼륨에서 훌륭한 음질을



들려주는 인티엠프 입니다. 국내에 수량이 미비할정도로 적은 제품이자 귀한제품 입니다. 디자인적 으로도

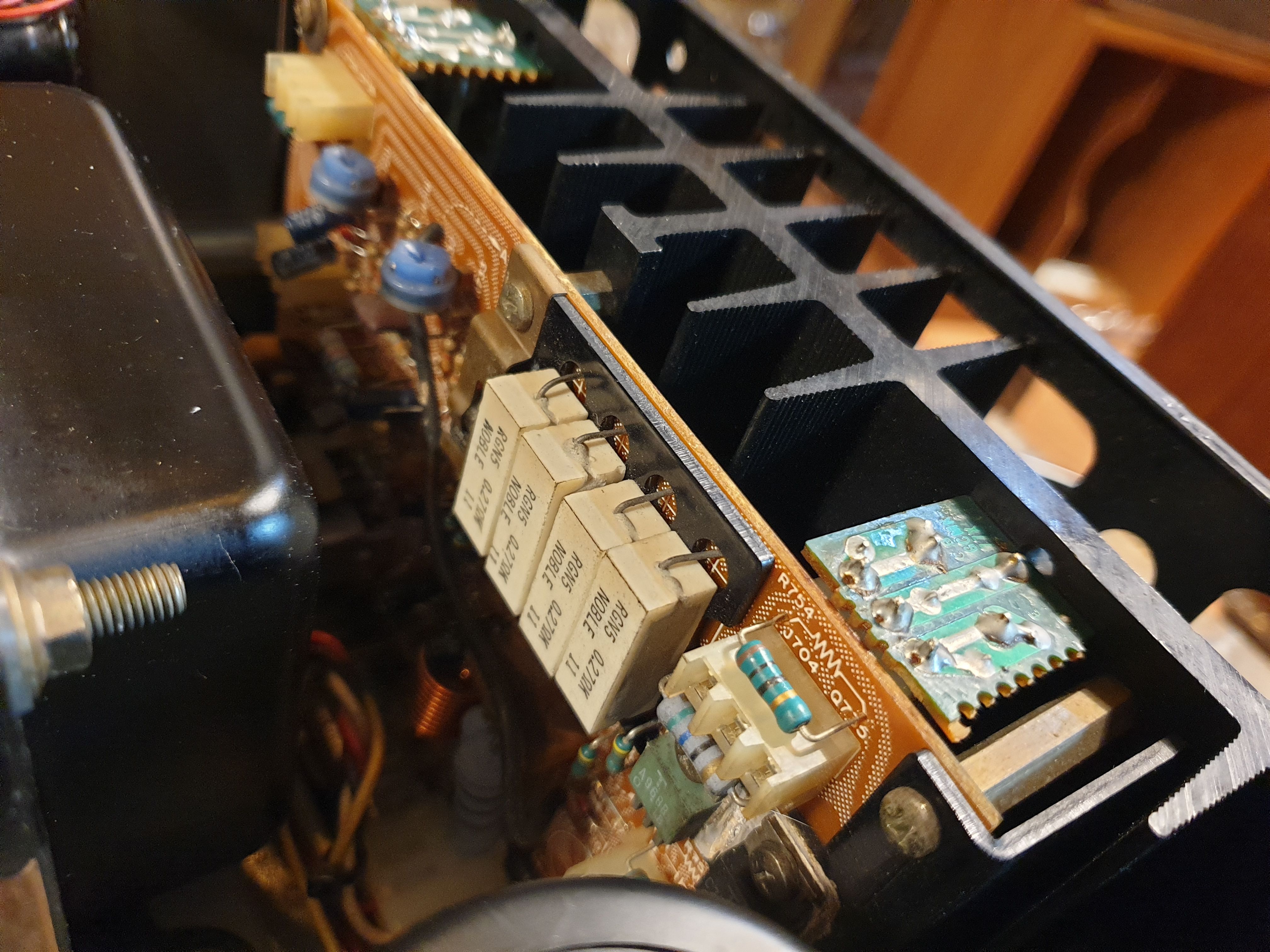

큰몫을 하는 인티엠프 이며. 이제품은 내부에 특주된 마란츠 각인 FET켄TR이 빨간색4구 검정색4구가 들어갑니다.



이 8개가 갈리면 소리에 굉장히 큰 차이가 나기에 오리지널리티가 아주 중요한 부분이며 포노단이 아주 우수한



제품으로서 MM형은 5 단계, MC형은 4 단계의 입력이 지원되며 사진과 같이 내/외관 상태가 아주 우수한 제품이므로



사용하시는 분들에게 큰 만족을 줄거라 생각합니다. 내부의 배선역시 무산소동 재즐을 사용하여 고급스러움과 음질적인



현실성을 많이 강조하였습니다. 전원220V 사용하며 포노단 MM/MC 모두 지원되며 작동상태 완벽합니다.

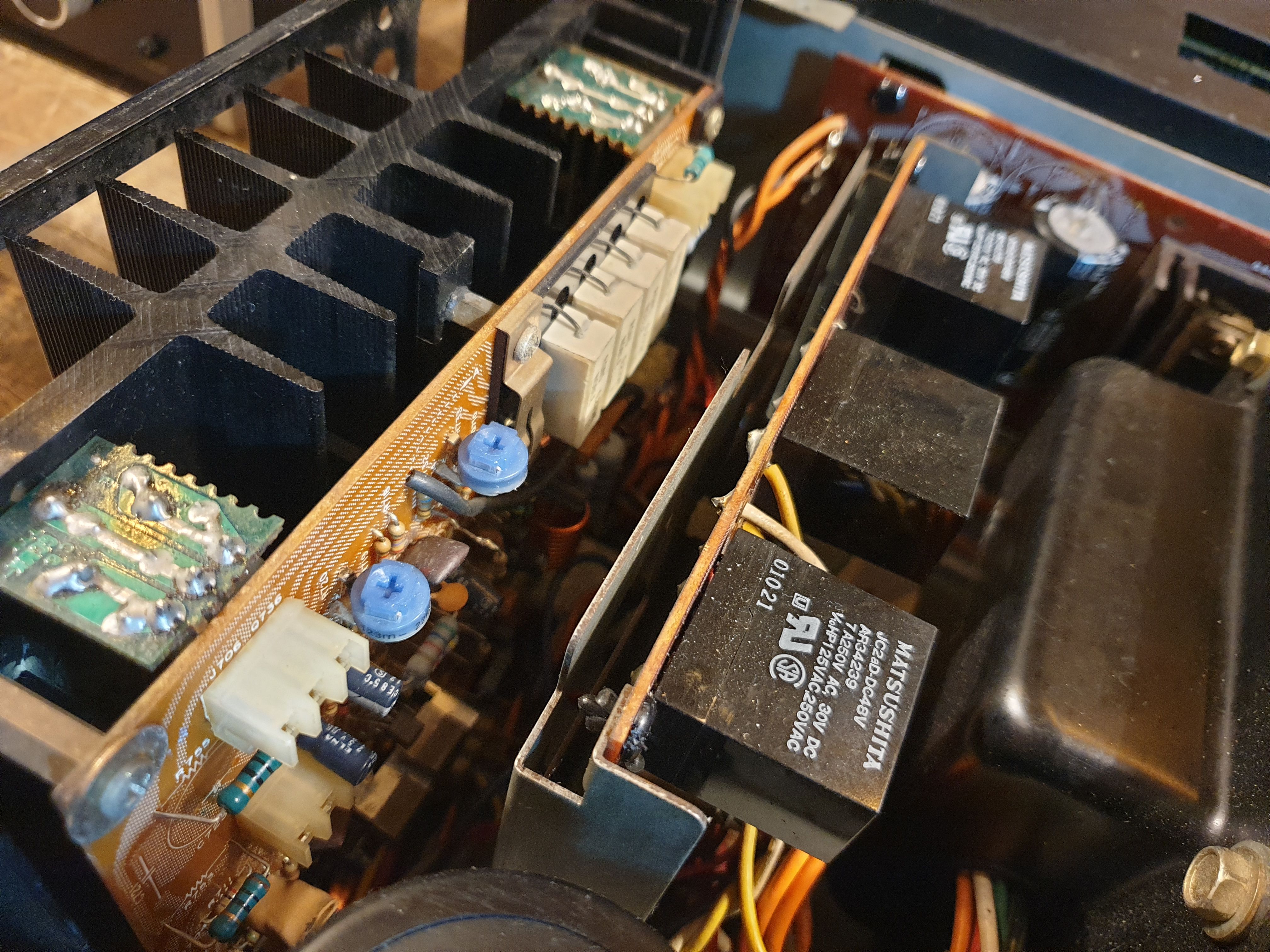

사진과 같이 내/외부 상태 아주 깨끗하고 내부 상태는 진짜 보존이 잘되었고 많이 사용한된 흔적이 보일정도로



깨끗합니다.







요즘 네이버블로그 이전작업중 입니다. 맛집포스팅과 더불어 이것저것 옮겨놓고 있기는 한데요 아직 한참

멀었구요 혹여나 나중에 티스토리에 공지를 하겠지만 이전을 완전히 하게된다면 공지와 아래 주소포스팅을

다시 하겠습니다. https://blog.naver.com/sucka8000 이전작업중인 블로그 입니다 이웃신청 많이해주세요^^













일본출시가격 Marantz PM-8 \250,000엔(1979년경)



해설



파워업부 뿐만이 아니라 컨트롤 앰프부까지 Low-TIM 설계를 추구한 DC프리메인안프.

이퀼라이저단에는 3단 직결 SEPP 출력형을 채용하고 있습니다.게다가 뛰어난 로 노이즈 특성을 가져, 열적·전기적으로 거의 완벽하게 페어 특성을 가지런히 한 마란츠 특주의 FET를 채용하고 있어 뛰어난 SN비를 획득하고 있습니다.

또, 이퀼라이저 소자에도 특성의 좋은 것을 엄선해 사용하고 있어, RIAA 특성도±0.2 dB가 되고 있습니다.

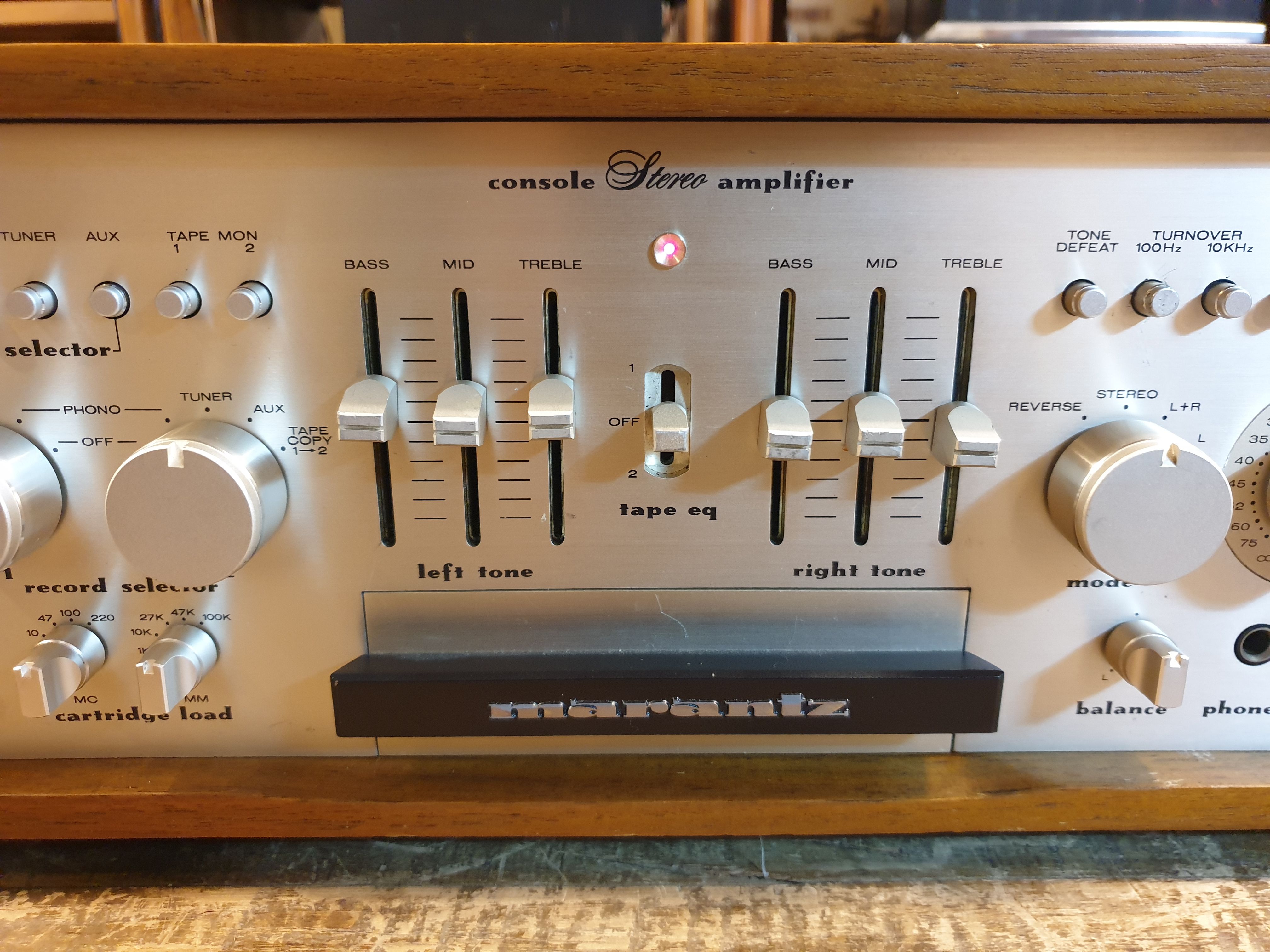

톤 앰프부에는 BAX형을 채용하고 있습니다.게다가 Bass/Treble 뿐만이 아니라 Mid 컨트롤도 장비하는 것으로보다 세세한 음장 보정이 가능합니다.게다가 Turn-Over 스윗치에 의해서 가변 범위를 전환할 수 있습니다.

또, TapeEQ 스윗치와의 연동으로 녹음중의 소스에도 톤 보정이 가능합니다.

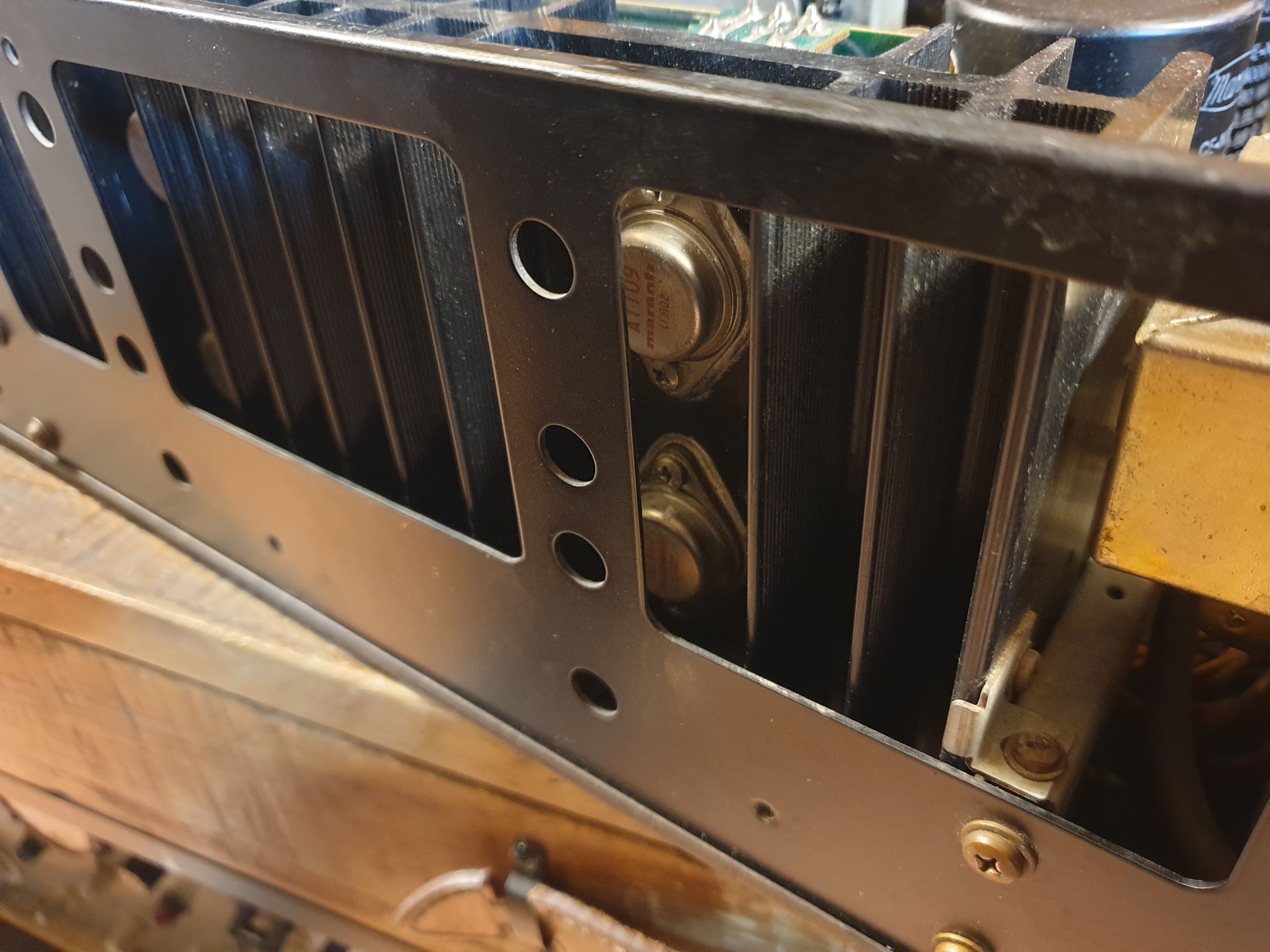

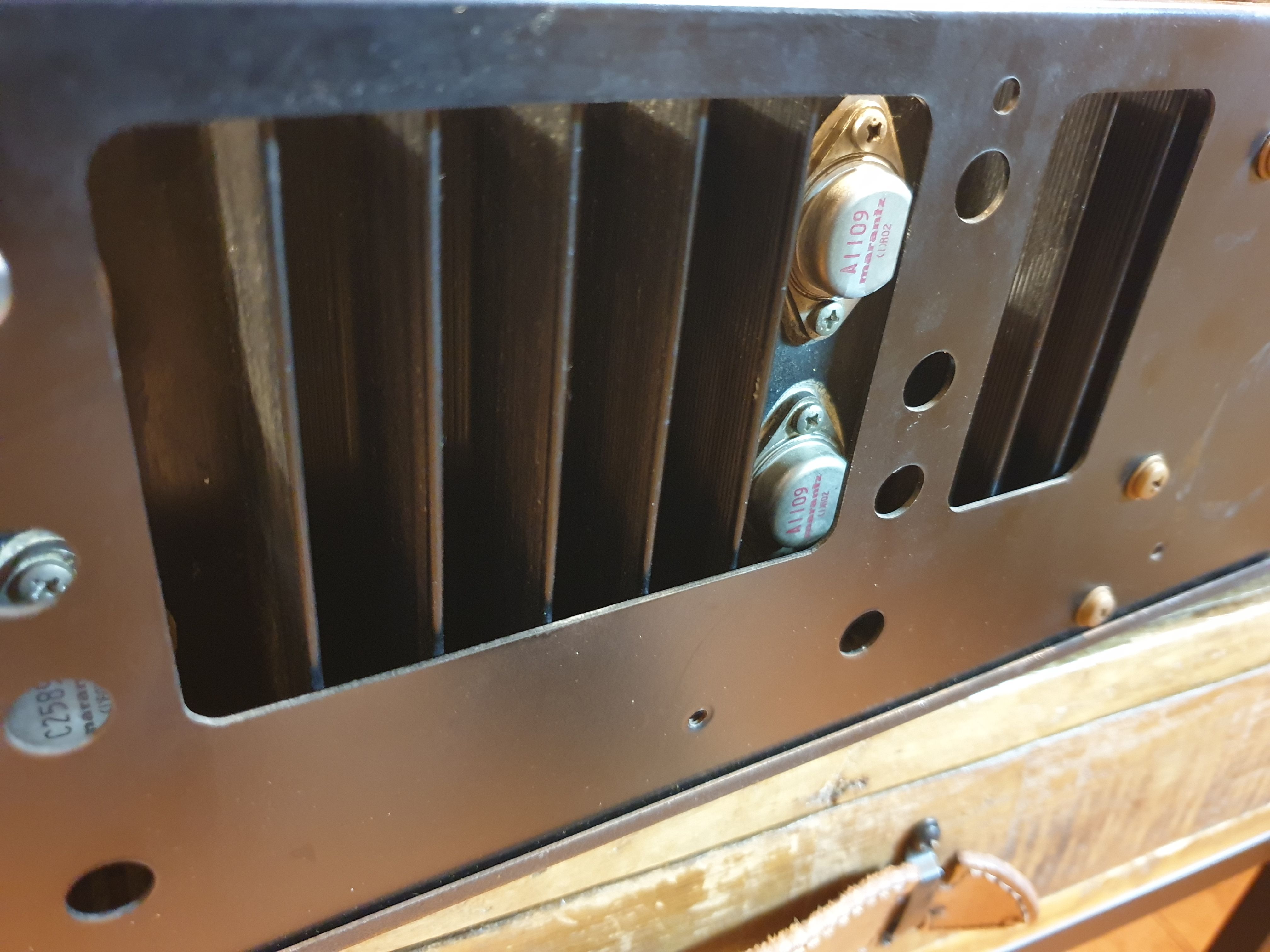

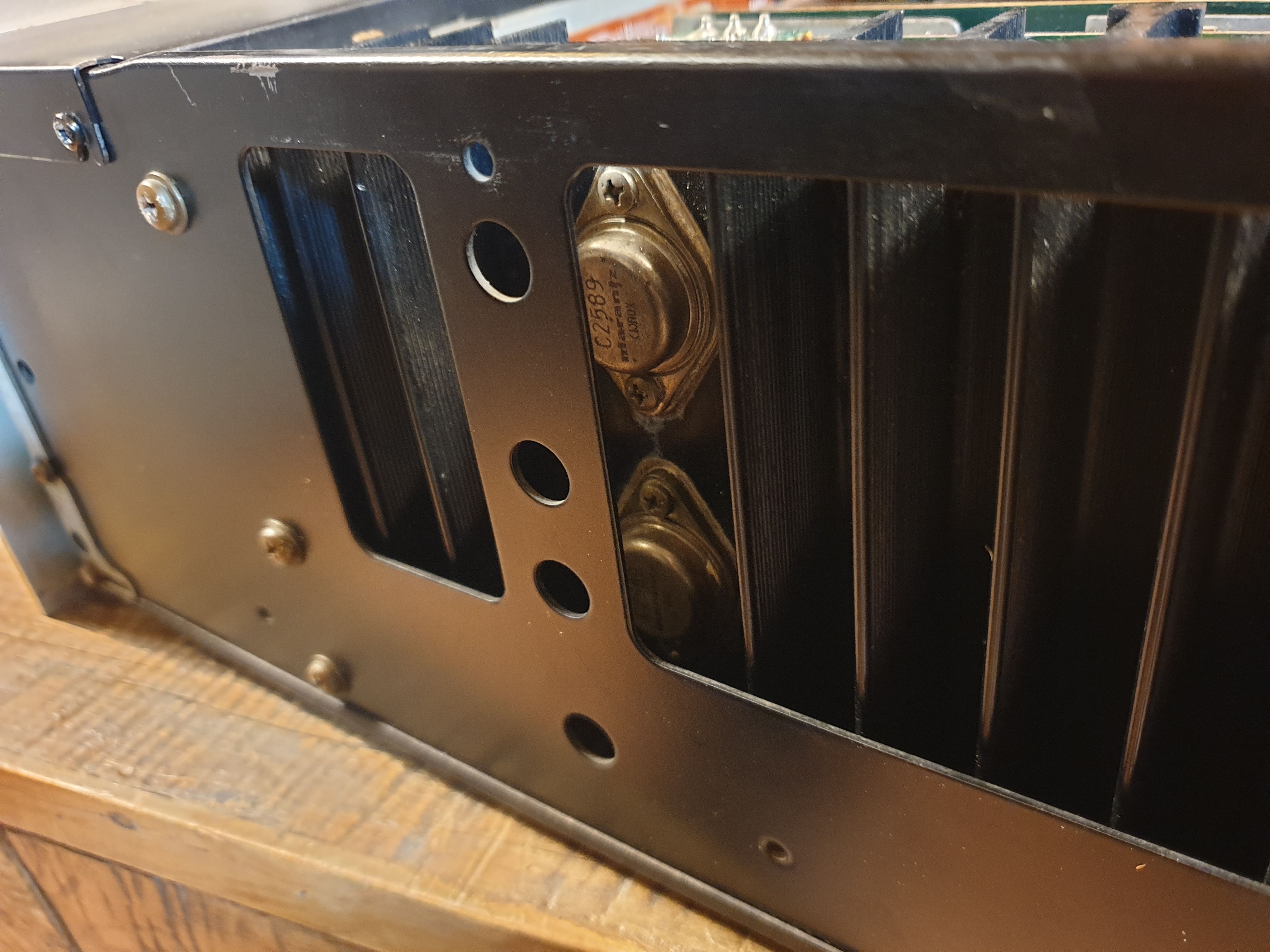

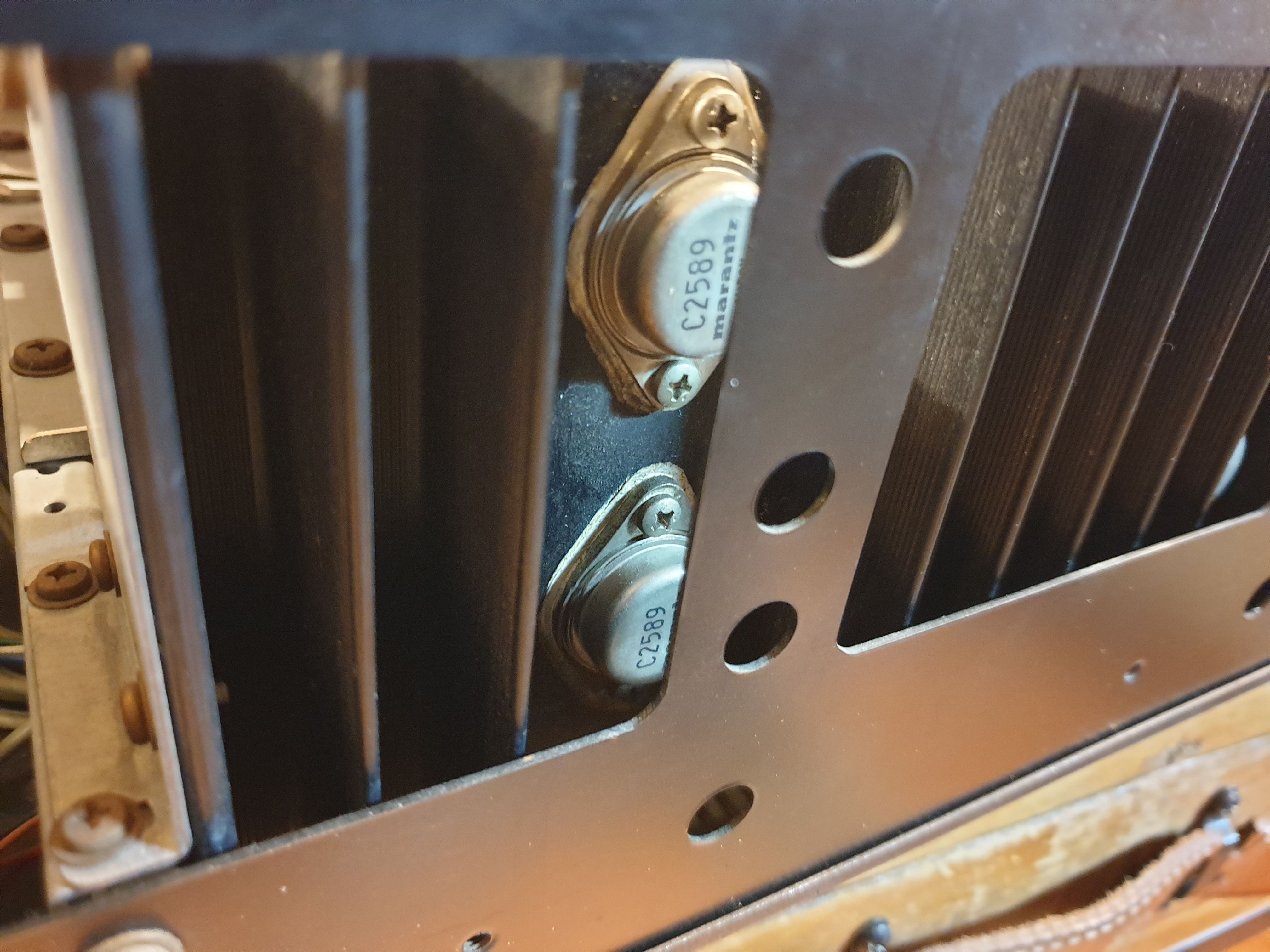

메인 앰프부에는 신개발의 슈퍼 하이 fT트랜지스터를 채용하고 있습니다.

이 트랜지스터는 LSI 프로세스 기술과 고주파 파워트랜지스터 기술을 결집해 개발한 소자로, 고주파 특성이나 스위칭 특성이 뛰어나 초광역까지 여유가 있는 증폭 성능을 가지고 있습니다.

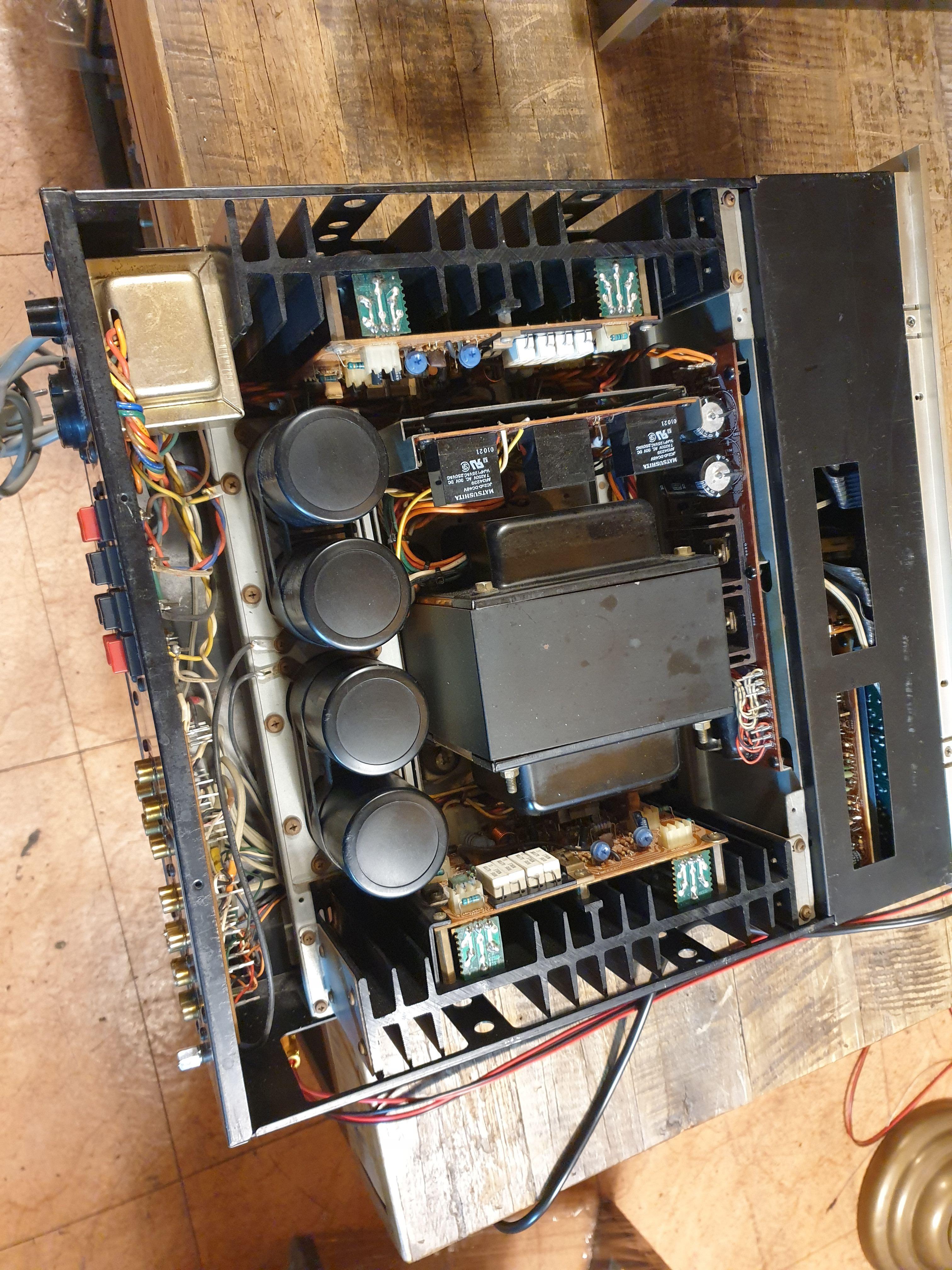

전원 트랜스를 프리와 파워 각각 전용에 탑재하고 있습니다.

특히 파워 트랜스는 특히 대형의 것을 사용하는 것과 동시에 좌우 독립 전원 방식을 채용해, 한층 더 Hi-Fi설계의 15,000μF×4의 대용량 콘덴서를 채용하고 있습니다.

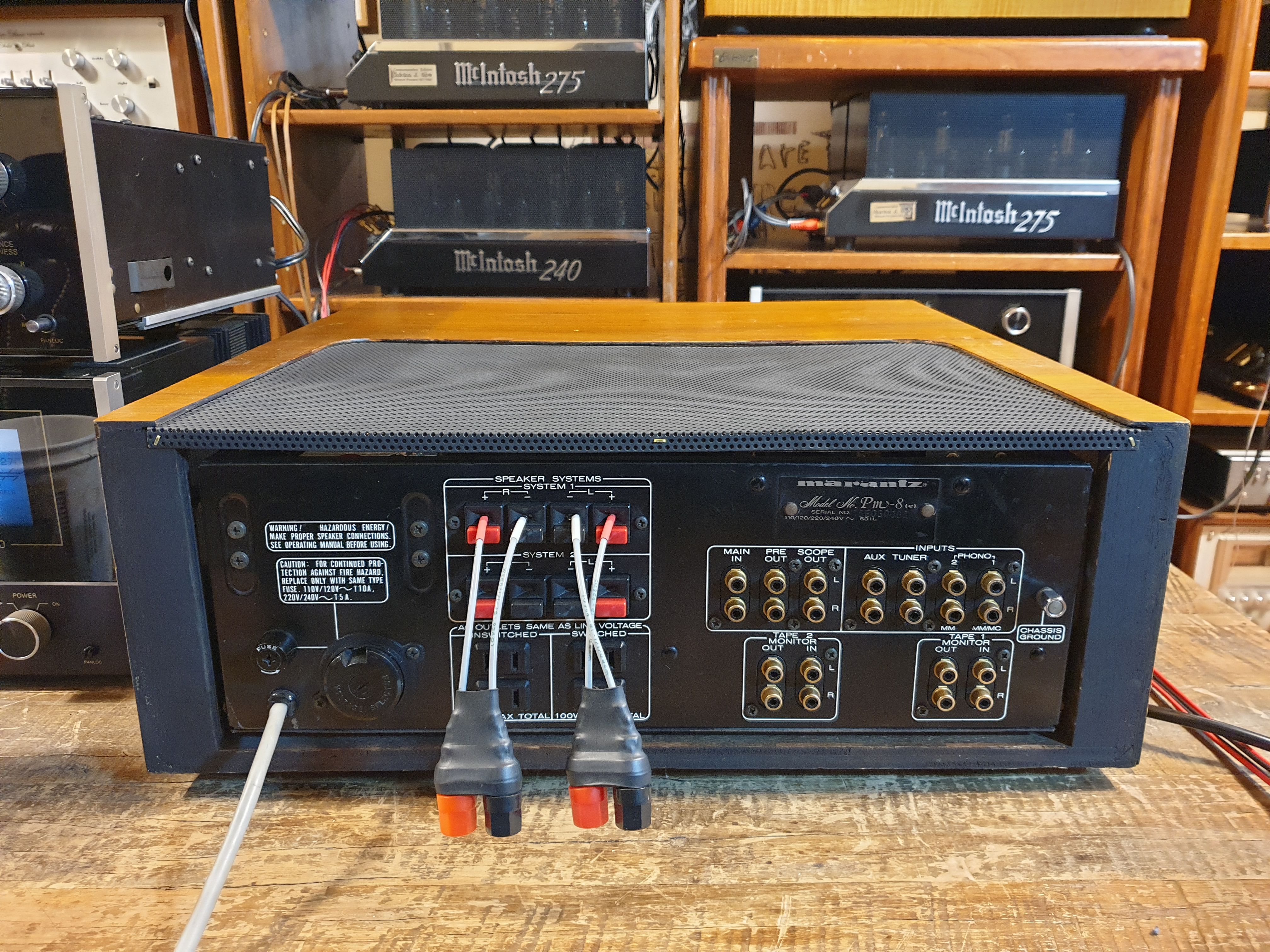

2 계통 레코드 셀렉터를 탑재하고 있습니다.

예를 들면 FM를 들으면서 A의 데크에는 Phono 입력, B의 데크에는 Aux로부터와 2대의 데크 각각 완전히 다른 소스를 독립 녹음할 수 있습니다.

카트리지 로드 실렉터를 탑재하고 있어, 카트리지의 impedance와 앰프측의 impedance의 매칭이 가능합니다.

PM-8에서는 MM형은 5 단계, MC형은 4 단계의 입력 impedance를 선택할 수 있습니다.

MC헤드 앰프를 탑재하고 있습니다.

마란트 독자적인 에너지 센서 보호 회로를 탑재하고 있습니다.

우드 캐비넷이 부속되어 있습니다.

　



　





　

기종의 정격



형식 스테레오프리메인안프

정격 출력

(20 Hz20kHz, 양ch구동) 150W＋150 W(8Ω)

190W＋190 W(4Ω)

출력 대역폭 5 Hz100kHz(8Ω부하, THD 0.05%)

전체 높이조파왜율 0.01%이하(20 Hz20kHz, 8Ω부하)

혼변조왜율 0.01%이하

주파수 특성 +0,-0.2 dB(20 Hz20kHz)

5 Hz100kHz(+0, -1 dB)

덤핑 팩터 100이상(8Ω부하)

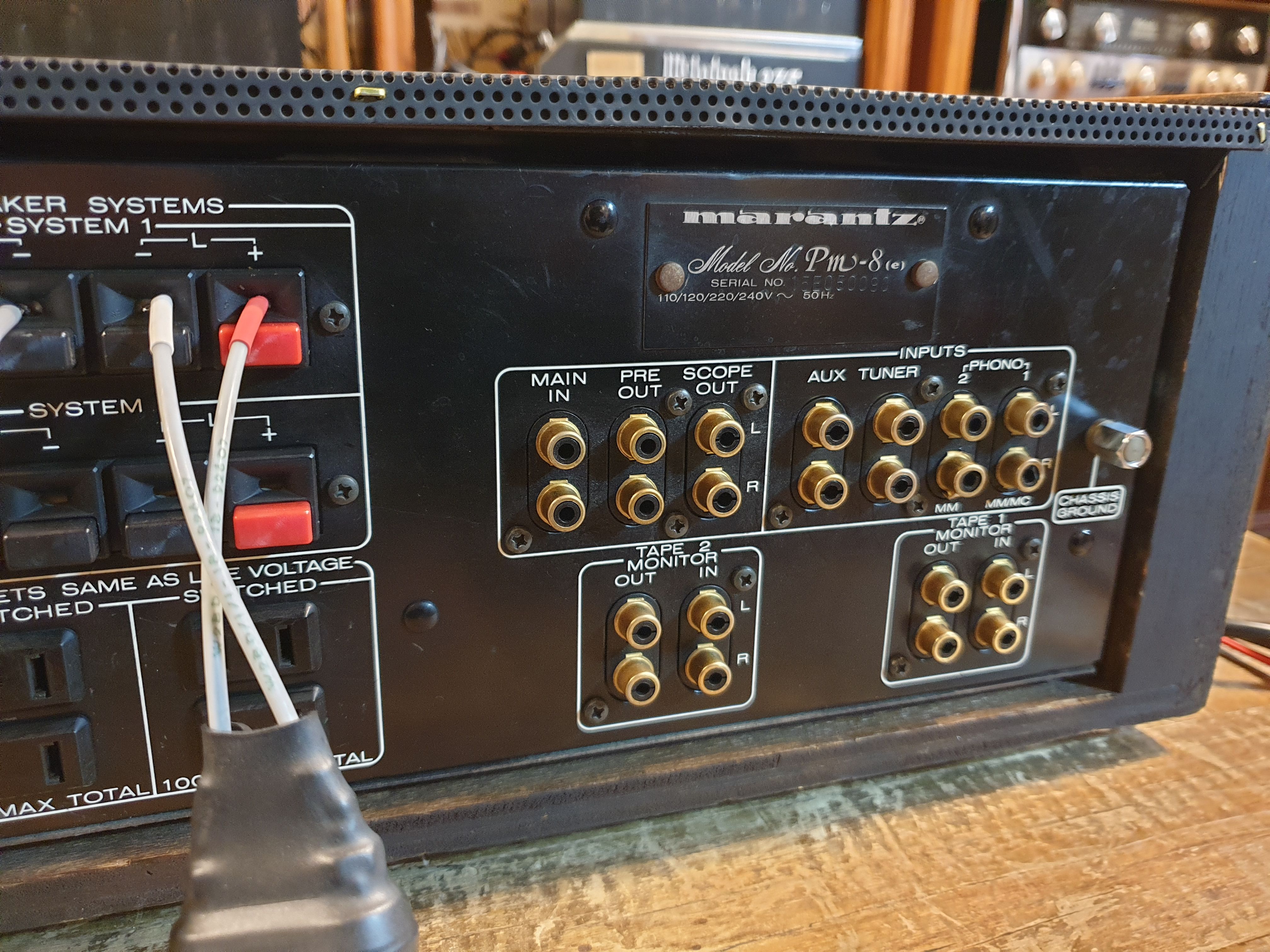

입력 감도/impedance 메인 앰프 입력：1.5V/80kΩ

phono1, phono2　MM：2mV/1kΩ, 10kΩ, 27kΩ, 47kΩ, 100kΩ

phono2 MC：200μV/10Ω, 47Ω, 100Ω, 200Ω

High Level：150mV/40kΩ

정격 출력/impedance PRE OUT：1.5V/100Ω

TAPE OUT：150mV/250Ω

RIAA 편차 ±0.2 dB(20 Hz20kHz)

입력등 화 잡음 0.24μV(phono·IHF-A)

다이나믹 레인지 120 dB(phono)

톤 컨트롤 특성 ±10 dB(저역 100 Hz)

±6 dB(중역 800 Hz)

±10 dB(고역 10 kHz)

필터 특성 High：9kHz/18dBoct.

Low：15Hz/18dBoct.

소비 전력 최대 출력시：850W

전기 용품 단속법：400W

전원 100 V, 50/60Hz

외형 치수폭 416×높이 146×안길이 437mm

중량 26kg

별매캐비넷 WC-76(워르낫트 완성해 \8,000)

　　　　　　　　WC-76 N(마호가니 완성해 \12,500)

전용 락 핸들 RHA-7(\7,000)
