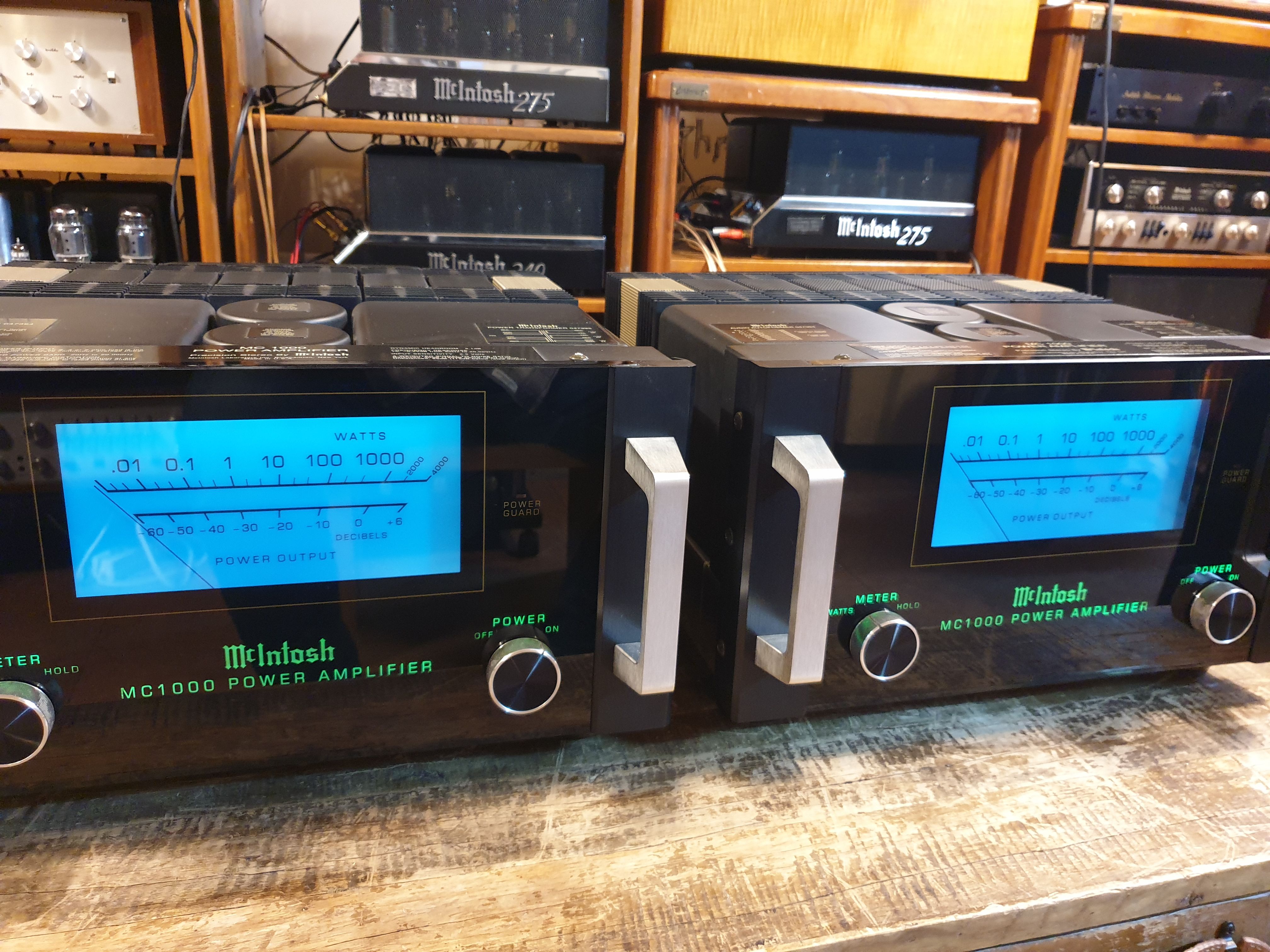

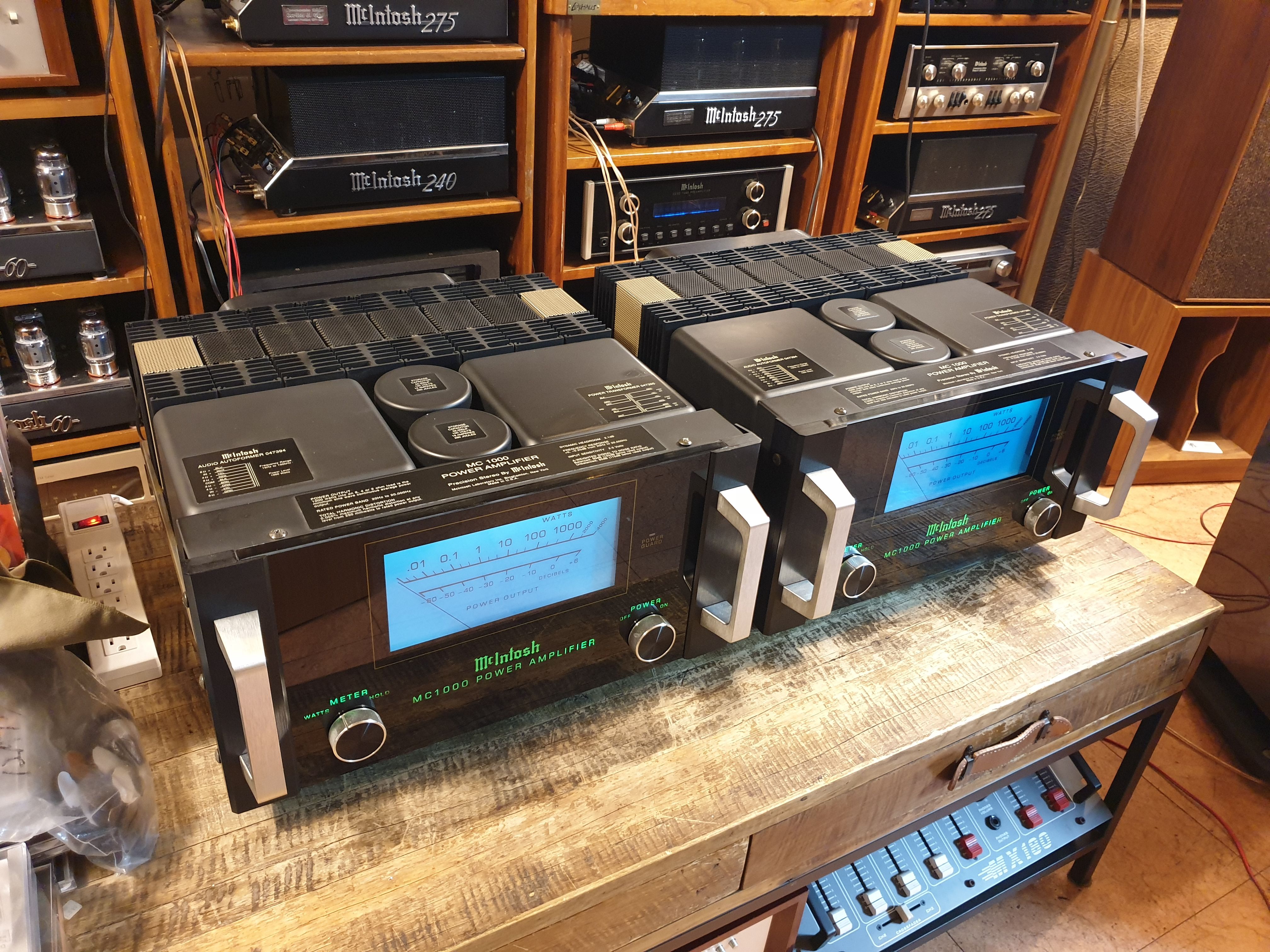

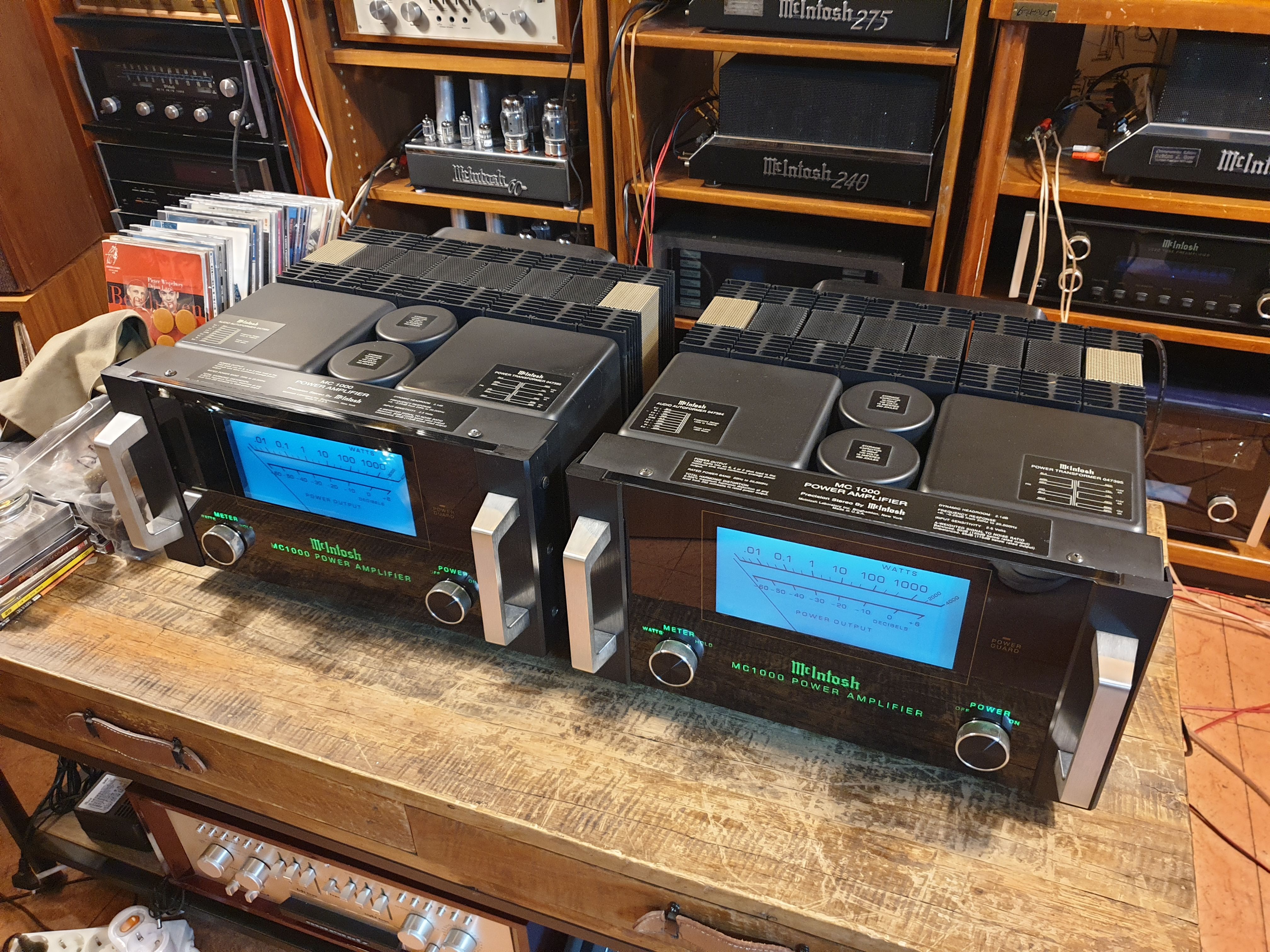

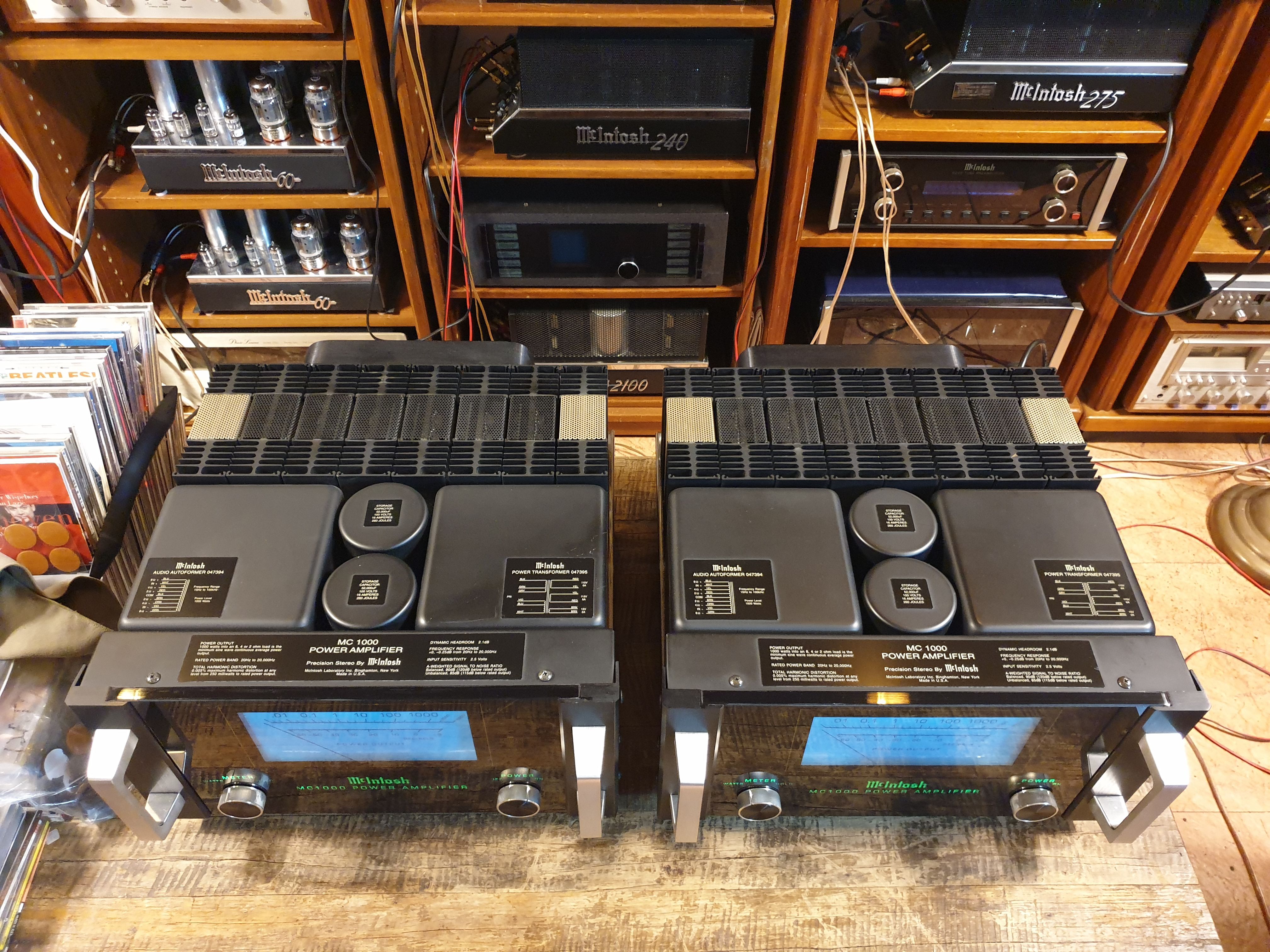

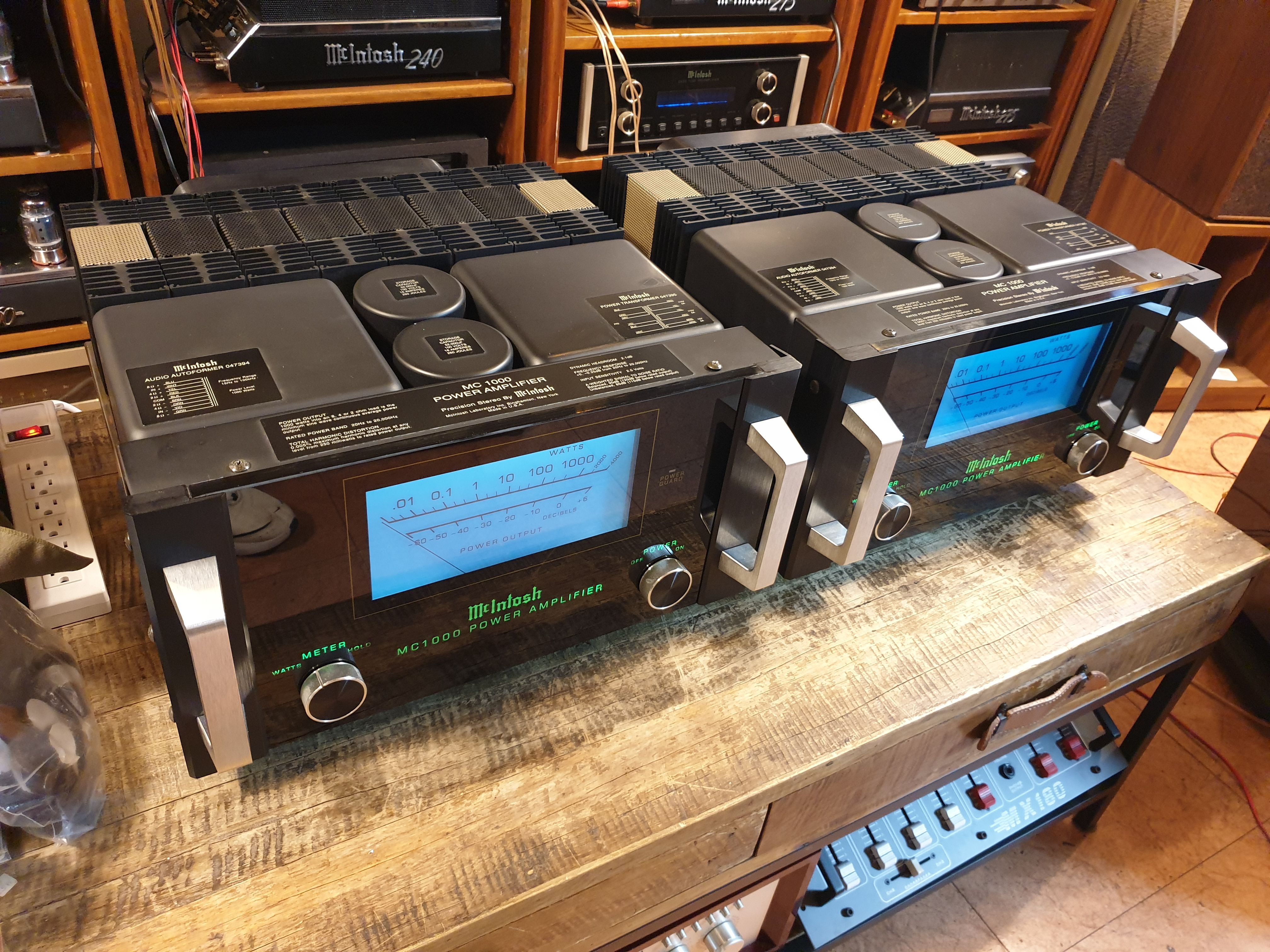

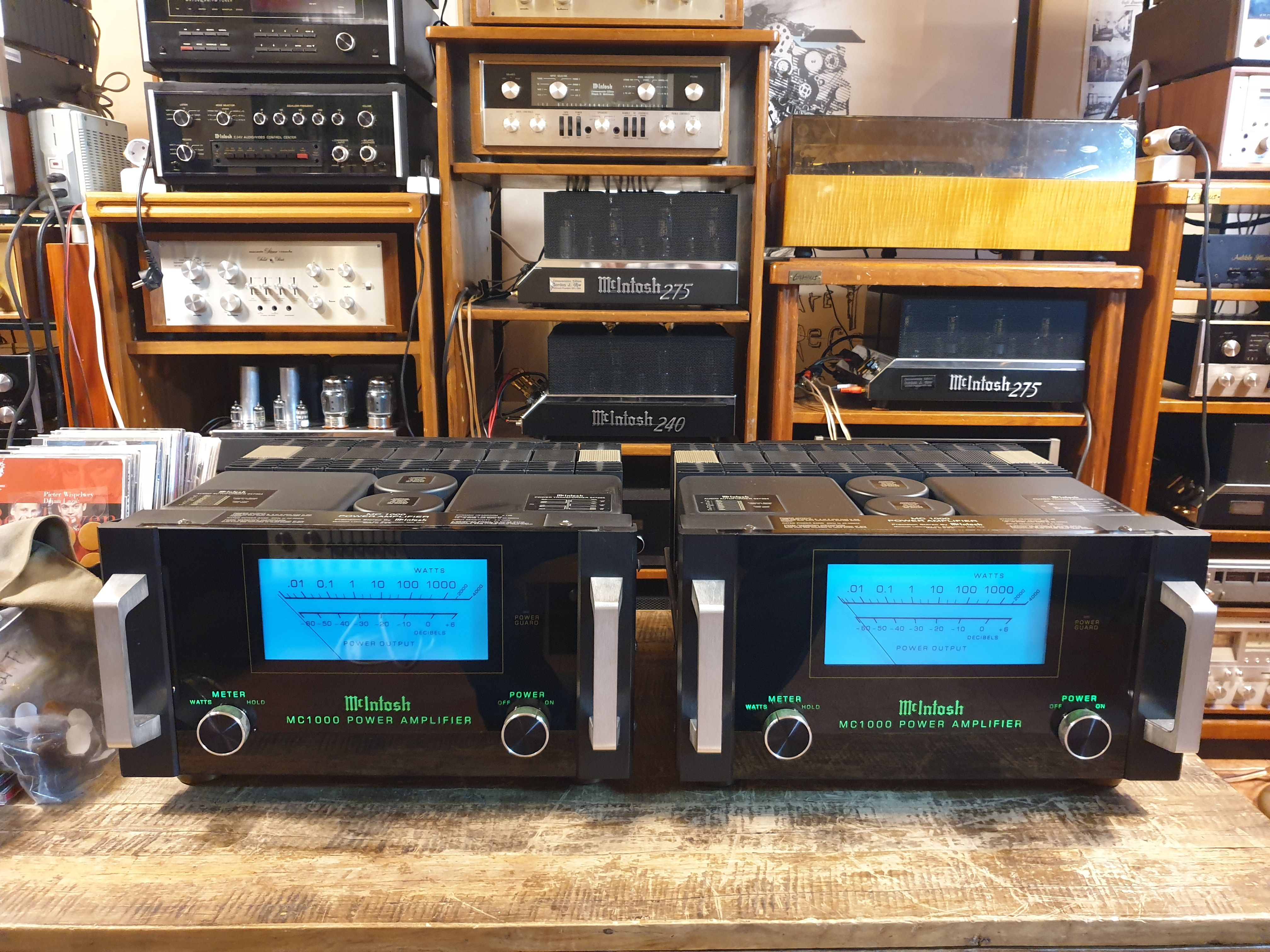

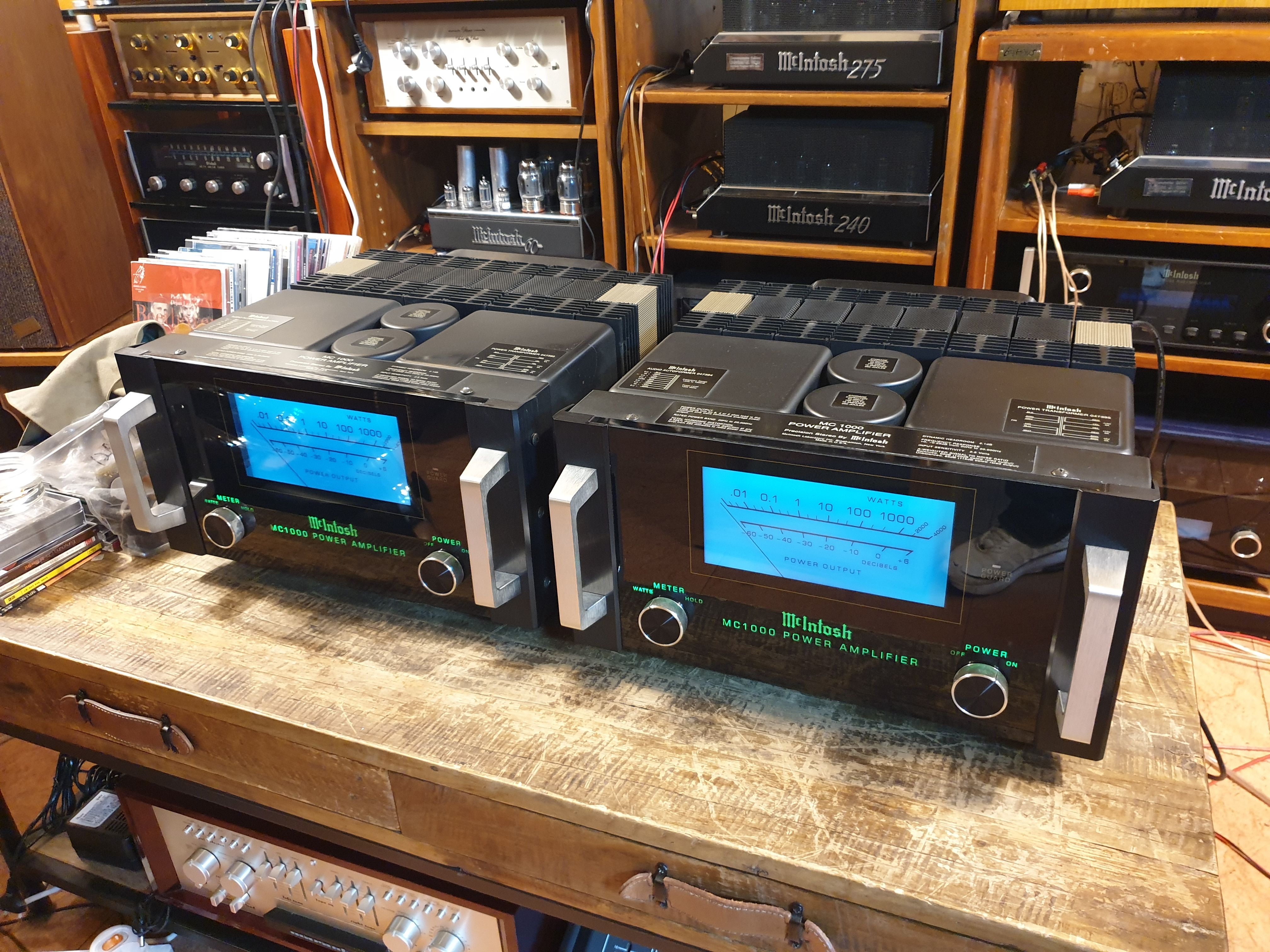

보기드믄 Mcintosh 맥킨토시 명기 MC1000 모노모노 대형 파워엠프 입니다 -A급-(ending)



코로나 이후에는 보기 정말힘든 Mcintosh 맥킨토시 사의  플래그쉽 라인업 구성인 MC-1000 모노모노 파워엠프



조합입니다. 90년대 초반에 발매된 제품으로서  아웃풋 트렌스가 들어간 대용량 모노모노럴 파워엠프중 가장 마지막



제품으로 보셔도 될정도로  심혈을 기울인 최고의 물량투자 작품이며 출력티알을  엠프 1개당 32개나 탑재시킨



제품으로서 엄청난 파워와 뎀핑력 맥킨토시 만의 풍성한 저역을 충분히 느낄수 있는 제품으로 알려져 있습니다.



거기에 C42~46 프리로 매칭하여 강하지않고 부드럽고 편안한 음색으로 대형기를 구동하면 더할나위 없는 최고의



소리를 재생해 줍니다. 푸른빛의 포스있는 자테가 정말 모습만으로 위압감을 줄수있는 엠프로 생각하며. 내구성에서는



타회사 기종이 따라올수 없을만큼 잘만들었으며 정기정검만 잘 받으시면서 사용하신다면 고장률도 거의 없습니다.



또한 세계적으로 탑3 안에  들어가는 레이블이자 롱런하는 장수회사의 제품이므로 신뢰감은 더욱더 가지않는가



생각합니다. ATC-100과 매칭도 나쁘지 않았으며 B&W N800 같은 스피커와 매칭이 좋은것 으로 알려져 있습니다.



체널당 1000w 출력을 지원하며 전원220V 사용하며 파워엠프 내/외관 상태 상당히 좋습니다.



요즘 네이버블로그 이전작업중 입니다. 맛집포스팅과 더불어 이것저것 옮겨놓고 있기는 한데요 아직 한참

멀었구요 혹여나 나중에 티스토리에 공지를 하겠지만 이전을 완전히 하게된다면 공지와 아래 주소포스팅을

다시 하겠습니다. https://blog.naver.com/sucka8000 이전작업중인 블로그 입니다 이웃신청 많이해주세요^^



해설

연속 출력 1000 W의 에너지 공급이 가능한 단청의 파워업.

매킨토시의 아웃풋 트랜스 기술에 의해 실현된 전단 더블 밸런스·푸시풀 서킷을 채용하고 있습니다.
이 회로는 4조의 컴프리멘터리-밸런스 회로를 집결한 대칭 증폭 회로로, 아웃풋 트랜스를 사용하는 것에 의해서만 성립하는 구조가 되고 있습니다.이것에 의해, 20 패러렐 합계 40개의 파워 디바이스를 사용하면서, 저왜를 실현하고 있습니다.

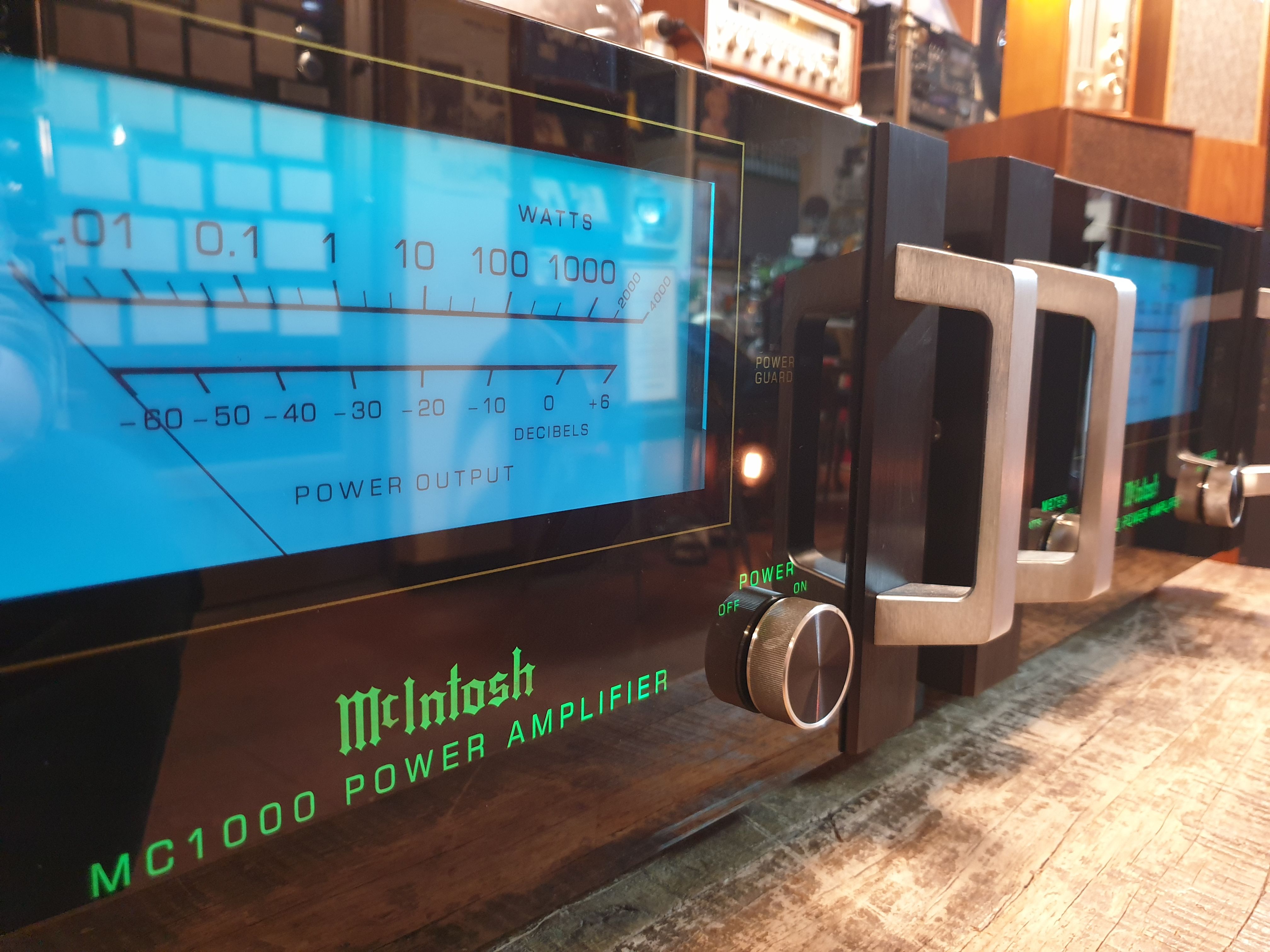

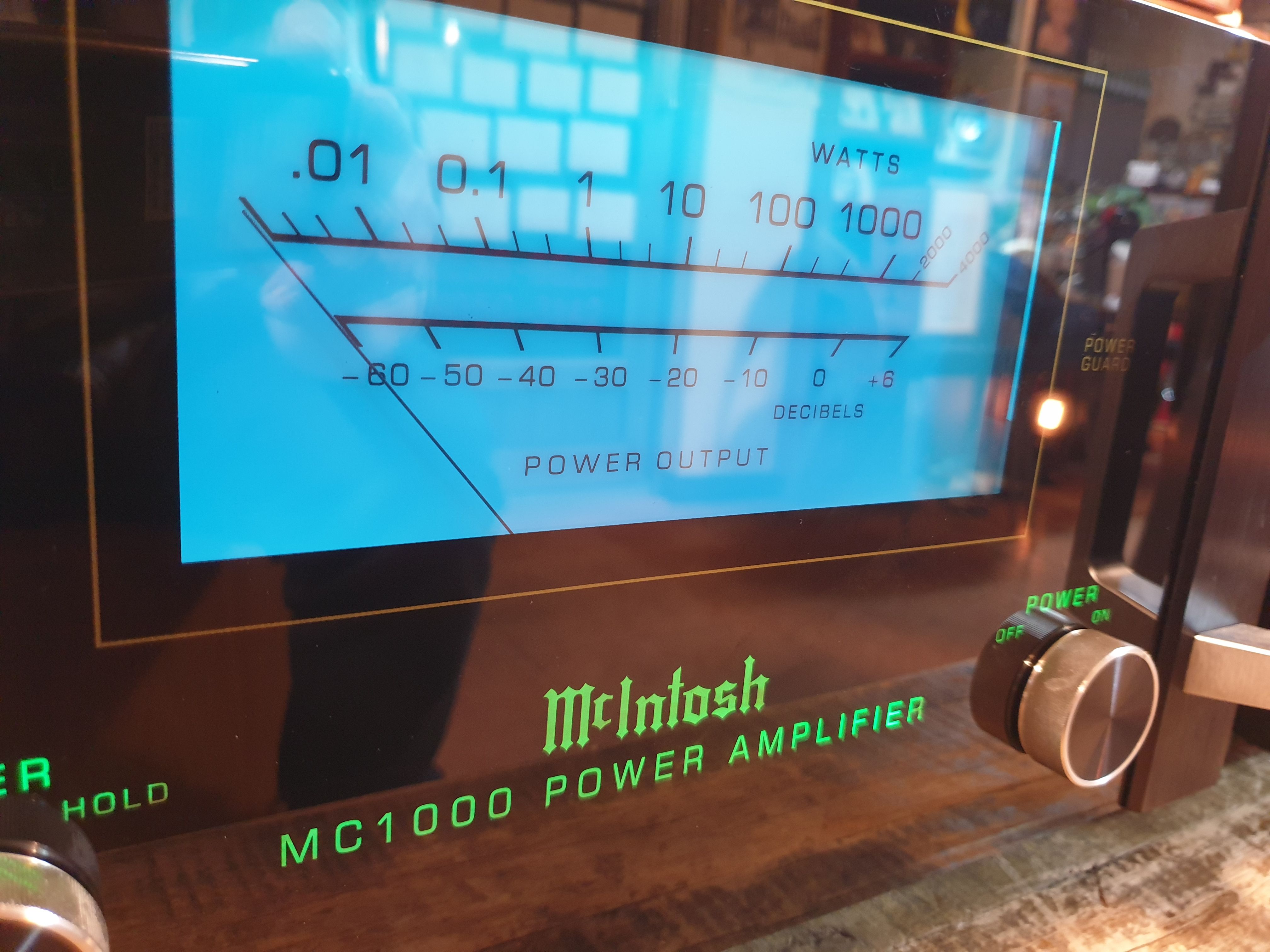

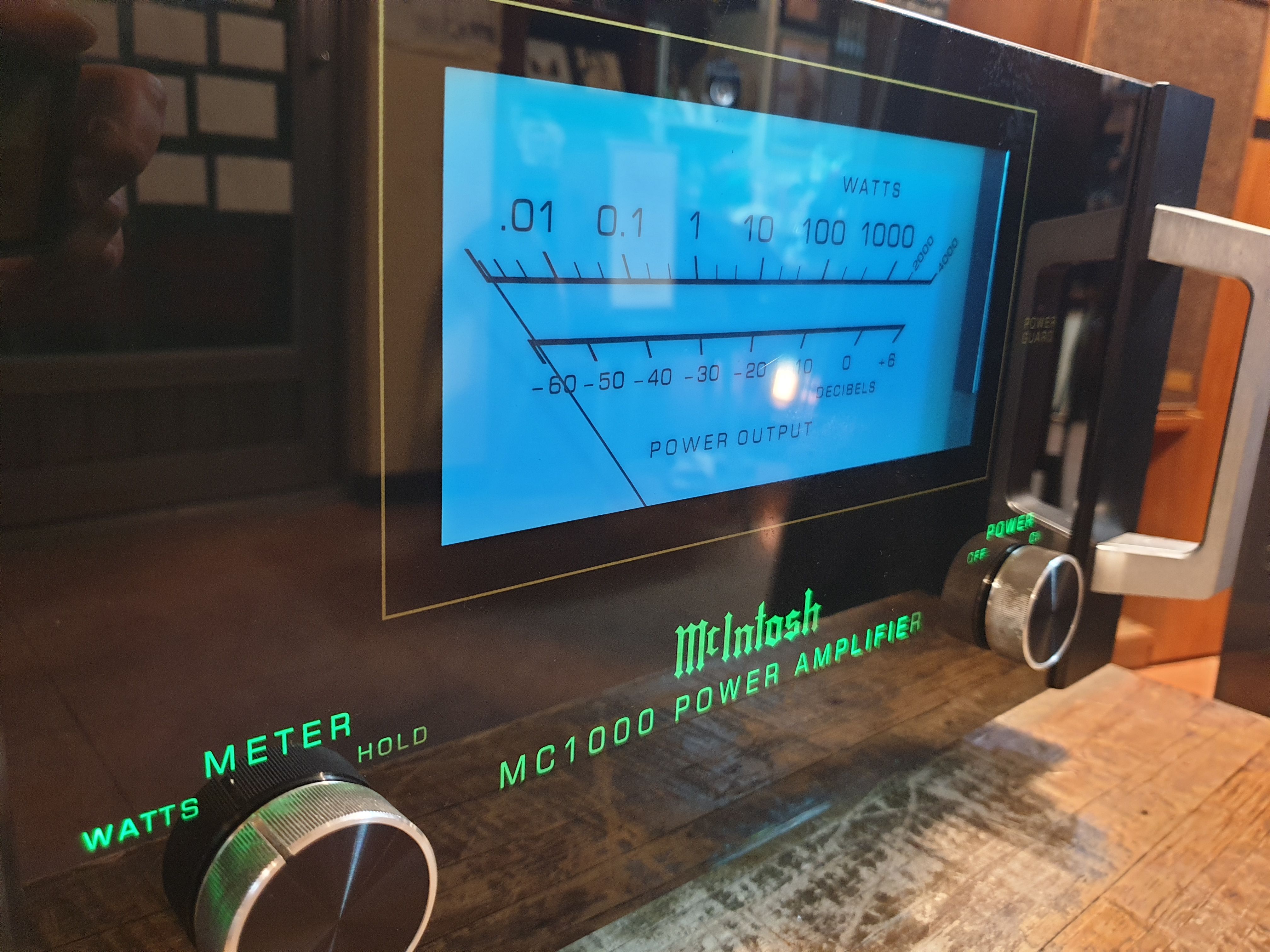

파워 아웃풋 미터에는, 4000 W의 피크치가 눈금라고 있습니다.
이 미터는 업무용 VU미터의 10배의 고속도로 응답하는 것이 가능하고, 출력전압과 전류치의 적을 정확하게 표시합니다.

만일의 가열시를 위한 서멀 프로텍션이나, 항상 클리핑왜를 막는 파워 가이드 시스템 등, 7 계통에도 미치는 보호 회로를 탑재하고 있습니다.
파워 가이드 시스템은, 앰프 입출력 파형을 상시 비교해, 그 차이가 0.3%를 넘으면 왜제어 동작을 개시합니다.우선 파워 가이드 인디케이터가 발광해, 입력 신호 전압을 컨트롤 합니다.그러나 출력을 내리는 것이 아니라, 왜가 2%에 이를 때까지 최대 14 dB의 오버 드라이브를 가능하게 하는 구조가 되고 있습니다.이것에 의해서, 클리핑왜가 일으키는 스피커의 파괴를 막습니다.
게다가 아웃풋 트랜스가 출력 트랜지스터의 사고등에 의한 DC전류의 유출을 막습니다.

파워 아웃풋 미터는, 피크호르드모드에의 전환이 가능합니다.

심선경 5 mm의 극태스피커 케이블도 다이렉트에 접속할 수 있는 대형금 도금·스피커 터미널을 채용하고 있습니다.이 단자는 바나나 플러그에도 대응하고 있습니다.

옵션의 파워 콘트롤러에 의해, 전치 증폭기로부터 전원의 on/off가 가능합니다.
　

　

　
기종의 정격

형식 단청의 파워업
정격 출력(정현파 연속 출력) 1,000 W(2Ω, 4Ω, 8Ω)
부하 impedance 2Ω, 4Ω, 8Ω
출력 주파수대역 20Hz20kHz
전체 높이조파왜율(20 Hz20kHz) 0.005%이하(250mW1,000 W출력시)
혼변조왜율(20 Hz20kHz) 0.005%이하(정격 출력의 2배 이내)
주파수대역(1 W출력시) 20Hz20kHz +0 -0.25dB
10Hz100kHz +0 -3dB
SN비(IHF-A) 115 dB(정격 출력시)
IHF 다이나믹·헤드 룸 1.5dB
덤핑 팩터 30이상
입력 impedance 10kΩ
입력 감도 2.5V
파워 가이드 1 kHz로 오버 드라이브 14 dB까지 THD2%이내
전원 AC100V, 50 Hz/60 Hz, 1,440 W(UL/CSA)
외형 치수폭 445×높이 255×안길이 491mm
중량 46kg
