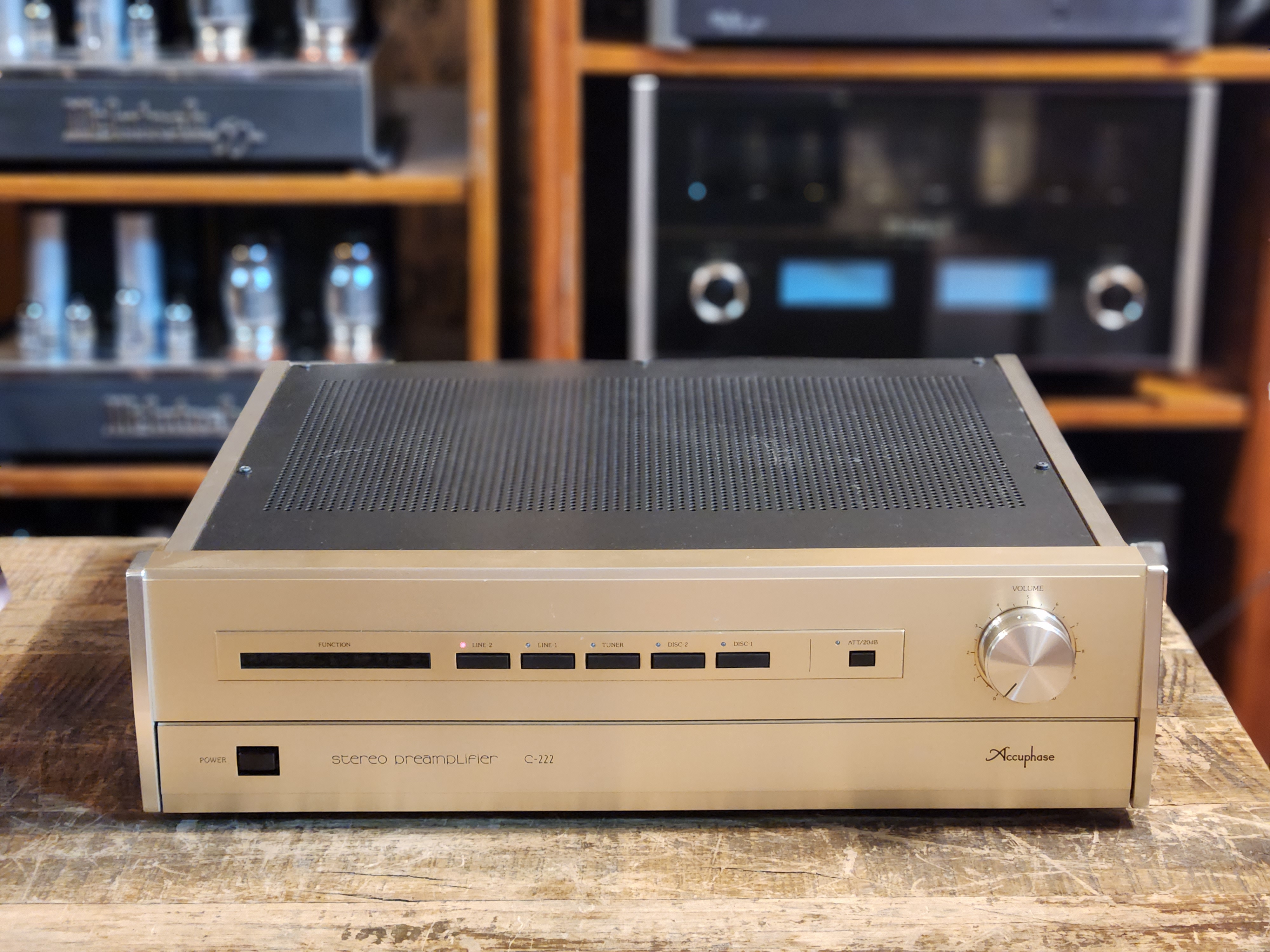

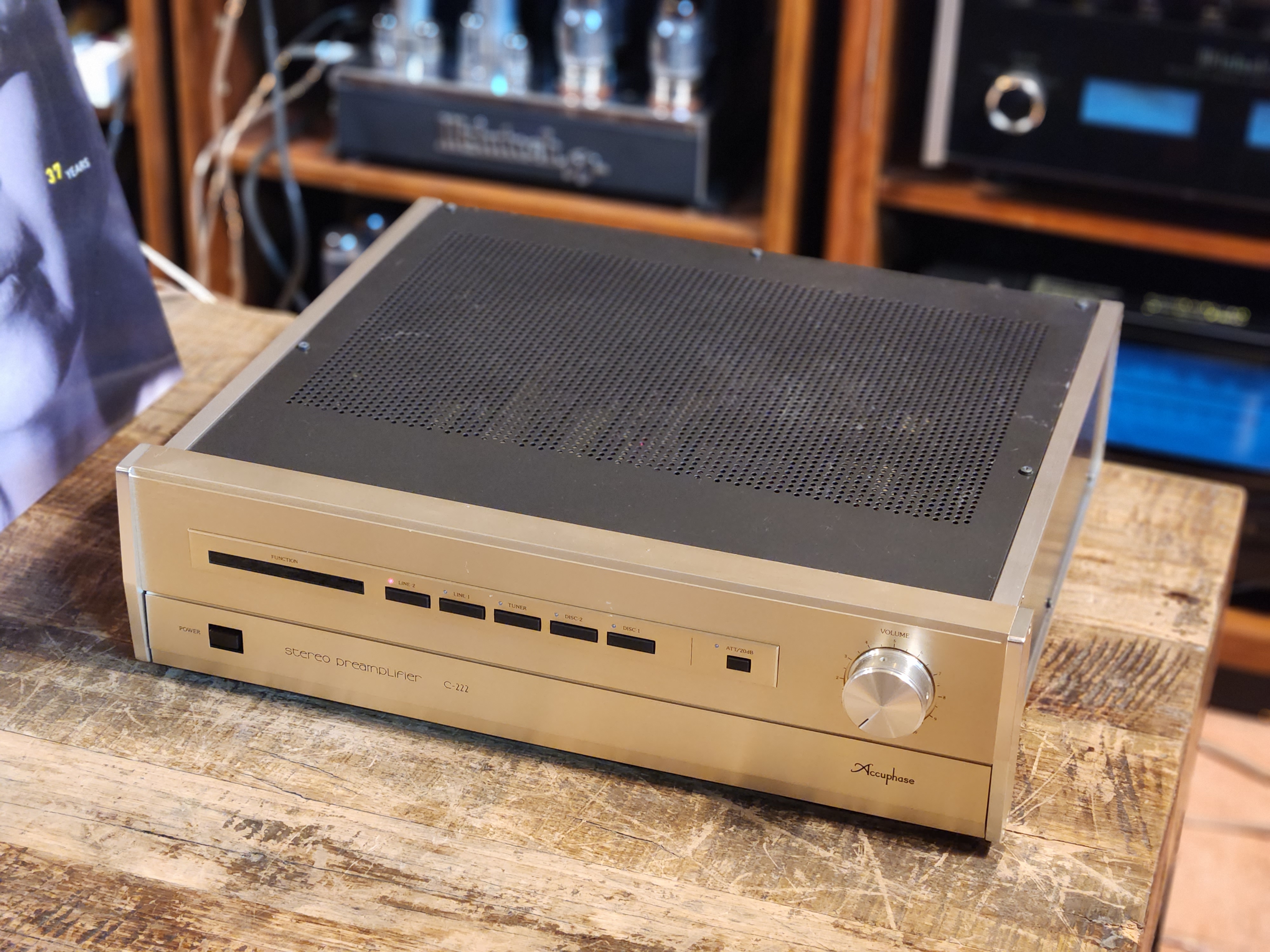

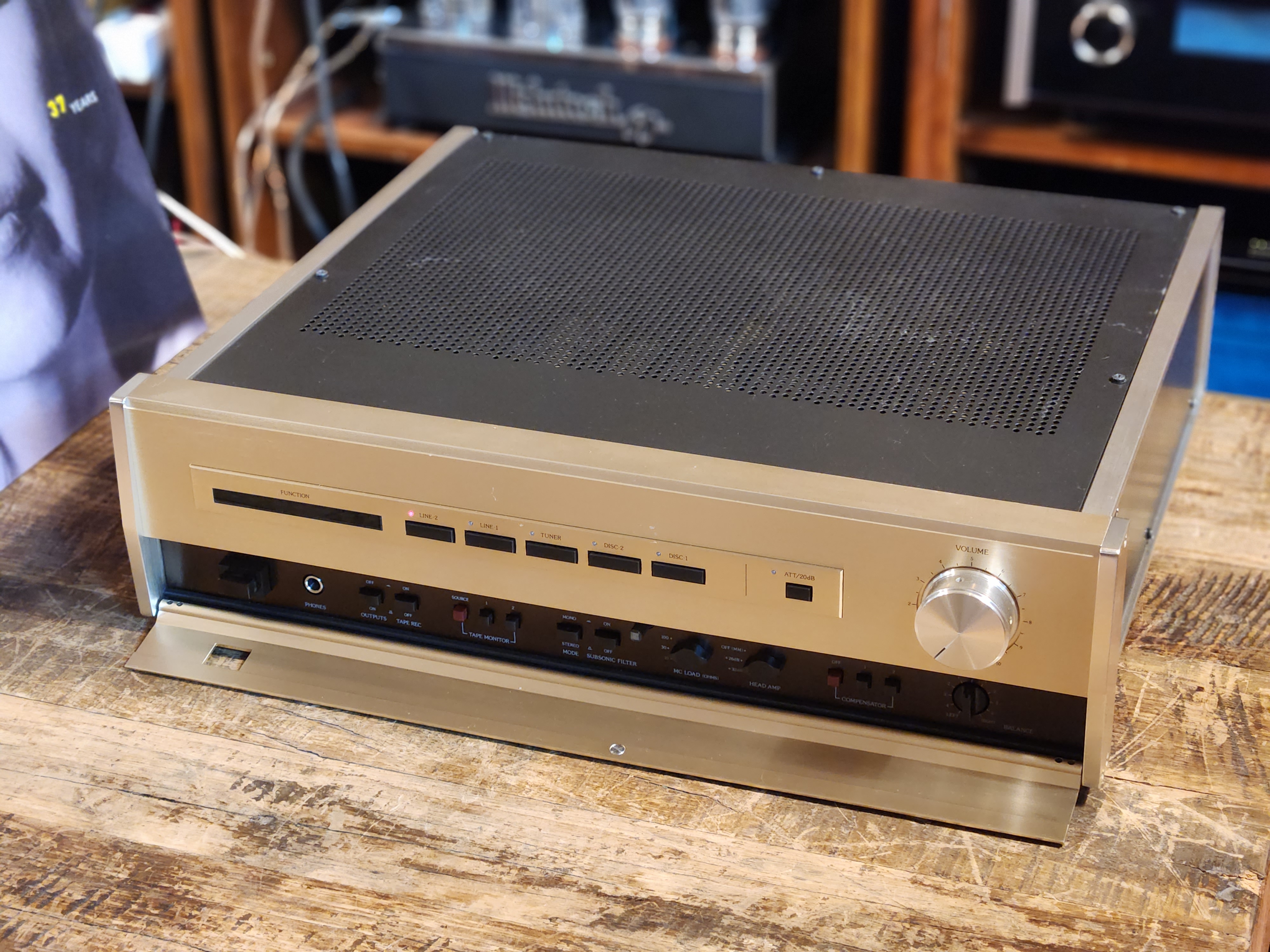

일본 Accuphase 아큐페이즈 사의 C222 프리엠프 입니다. 바다건너 들여온 제품으로서 앞면의 실기스 두어점
빼고는 상태가 너무나 완벽한 컨디션의 프리엠프로서 이시절의 아큐페이즈가 전성기였던 이유를 보여주는 명
프리엠프 입니다. 부품수급이 안되어 초기모델중 가장 인기를 누렸었던 C-220 프리엠프의 후속 모델로서
부품의 등급이나 기타 회로부분을 개량해서 발매된 모델이며 이제품 역시 C220과 같이 포노단에 심혈을 기울인
제품으로서 포노단 소리가 일품이며 100만원초반대 프리엠프군 에서는 대안이 없을정도로 매끈하고 절도있는
소리결과 음장감이 일품인 제품입니다. 일본 내수용 제품이기에 100V 를 사용하며 전용 미니 변압기 포함해서

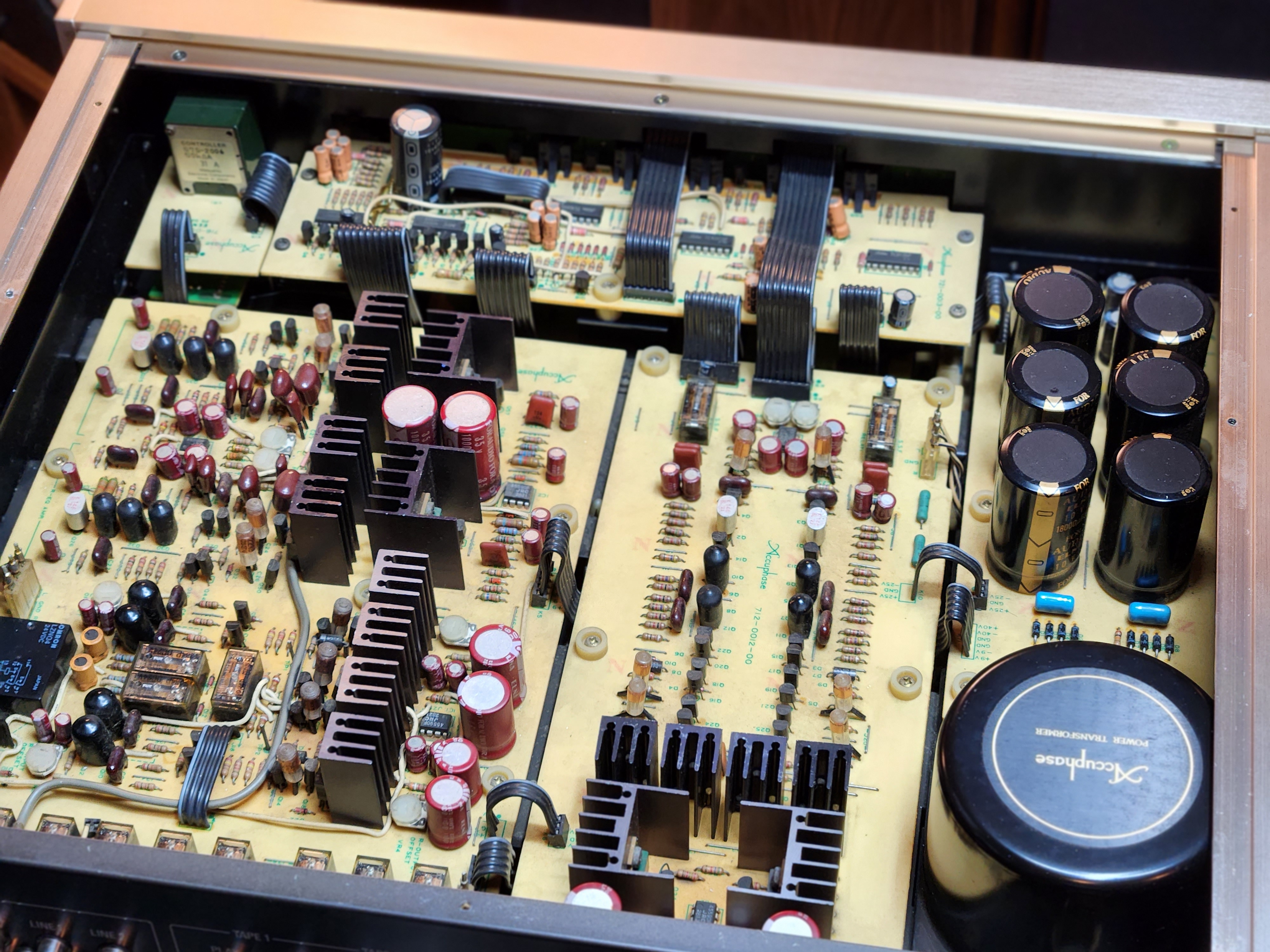

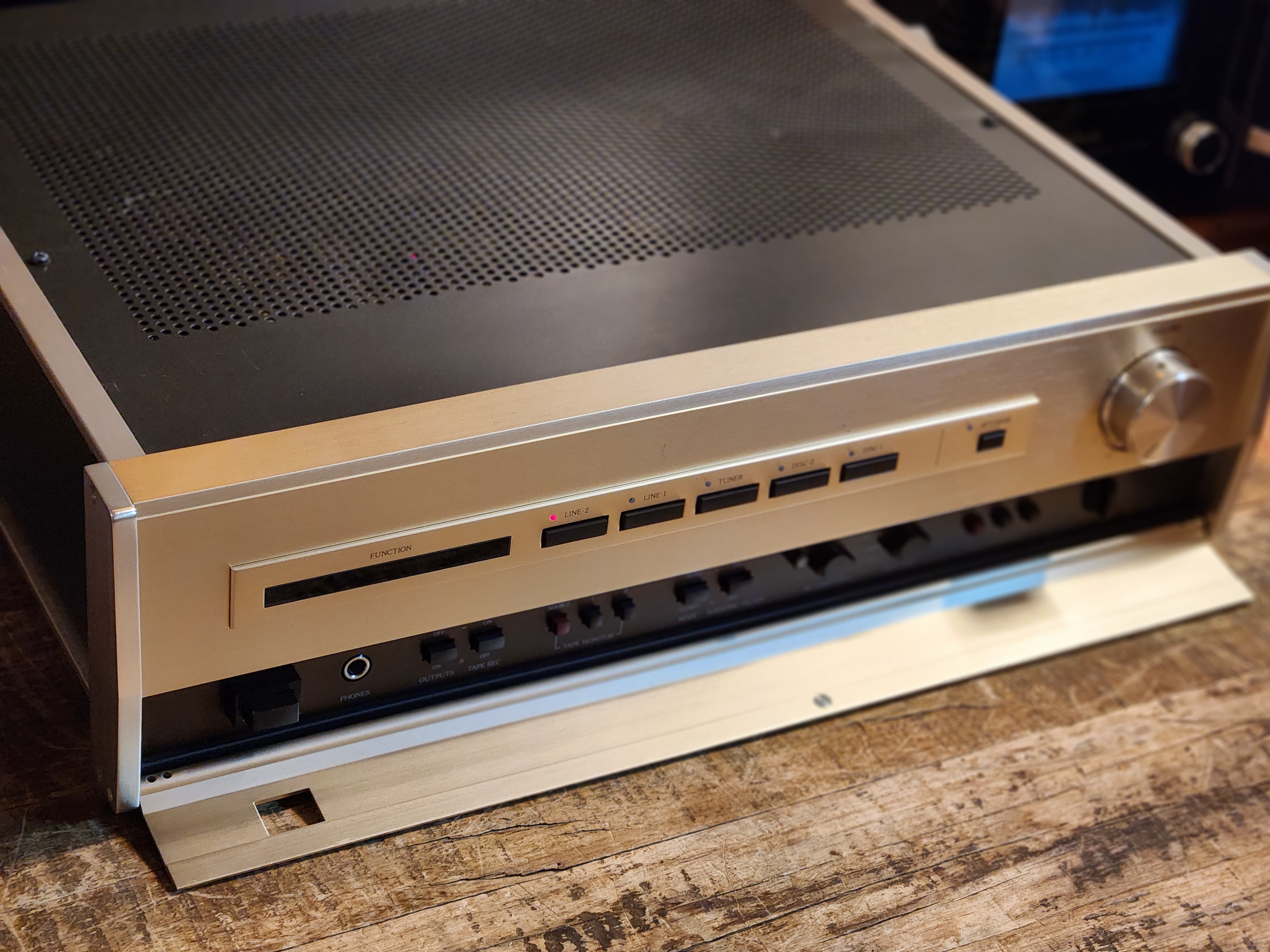

드립니다. 모든 기능 완벽하고 사진과 같이 전면부 기스 한두점을 제외하면 내/ 외장 상태 아주좋습니다.
판매가격 120만원이며 부가세 불포함 가격입니다. 필요로 하신분 연락주세요 010-9050-3142 김태훈 입니다.
- 아큐페이즈 C-222 220,000엔(1983년 3월 발매)
- 0열 선택0열 다음에 열 추가
- 0행 선택0행 다음에 행 추가
|
해설
|
- 셀 병합
- 행 분할
- 열 분할
- 너비 맞춤
- 삭제
주요 부품의 품절로 인해 1980년에 생산이 중단된 C-220의 후속 제품인 이 컨트롤 앰프는 입력 단자와 기능을 개선하는 동시에 디스크 재생에 중점을 둡니다.

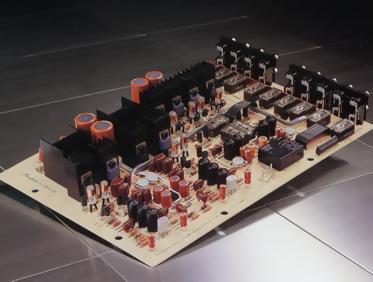

이퀄라이저 앰프와 하이레벨 앰프의 회로 구성은 FET 버퍼를 통한 차동 입력, 캐스코드에 의한 프리드라이브, 달링턴에 의한 파이널로 구성됩니다. 모든 단계는 푸시풀입니다.
그 결과, NFB 이전의 소자 특성이 향상되어 고품질이 달성됩니다.
MC 카트리지용 헤드 앰프는 이퀄라이저 앰프 앞에 전용 플랫 앰프를 삽입한 구성입니다. 회로 구성은 FET 버퍼 없이 직접 입력됩니다. 저잡음 요소는 신중하게 선택됩니다. 동시에 NFB 루프의 임피던스를 줄여 노이즈 발생을 방지합니다.
신호계의 MC 헤드/N은 MC 헤드 앰프부에 있는 전원의 정전압 회로의 노이즈에 크게 영향을 받으며, 정전압 전원부의 요소를 엄선하여 철저한 저노이즈 설계를 실시했습니다. 은 적용되다.
최대 입력 전압은 150mV로 강한 MC 입력이 통과해도 포화를 방지한다.
이퀄라이저 앰프, 하이 레벨 앰프, 헤드 앰프에는 각각 IC 기반 DC 서보 회로가 있습니다. 출력에서 생성된 DC를 감지하고 입력으로 반환하여 DC 드리프트를 방지합니다.
결과적으로 DC 드리프트가 거의 발생하지 않으며 MC 입력부터 출력까지 모든 신호 시스템이 직접 연결됩니다.
각 단위 증폭기는 독립 코일 독립 정류기 회로에 의해 구동됩니다. 또한 다중 전원 시스템의 각 단위 증폭기 근처에는 정전압 전원 회로가 설치됩니다. 따라서 이론적으로 완벽한 독립 전원 공급 장치가 구성됩니다.

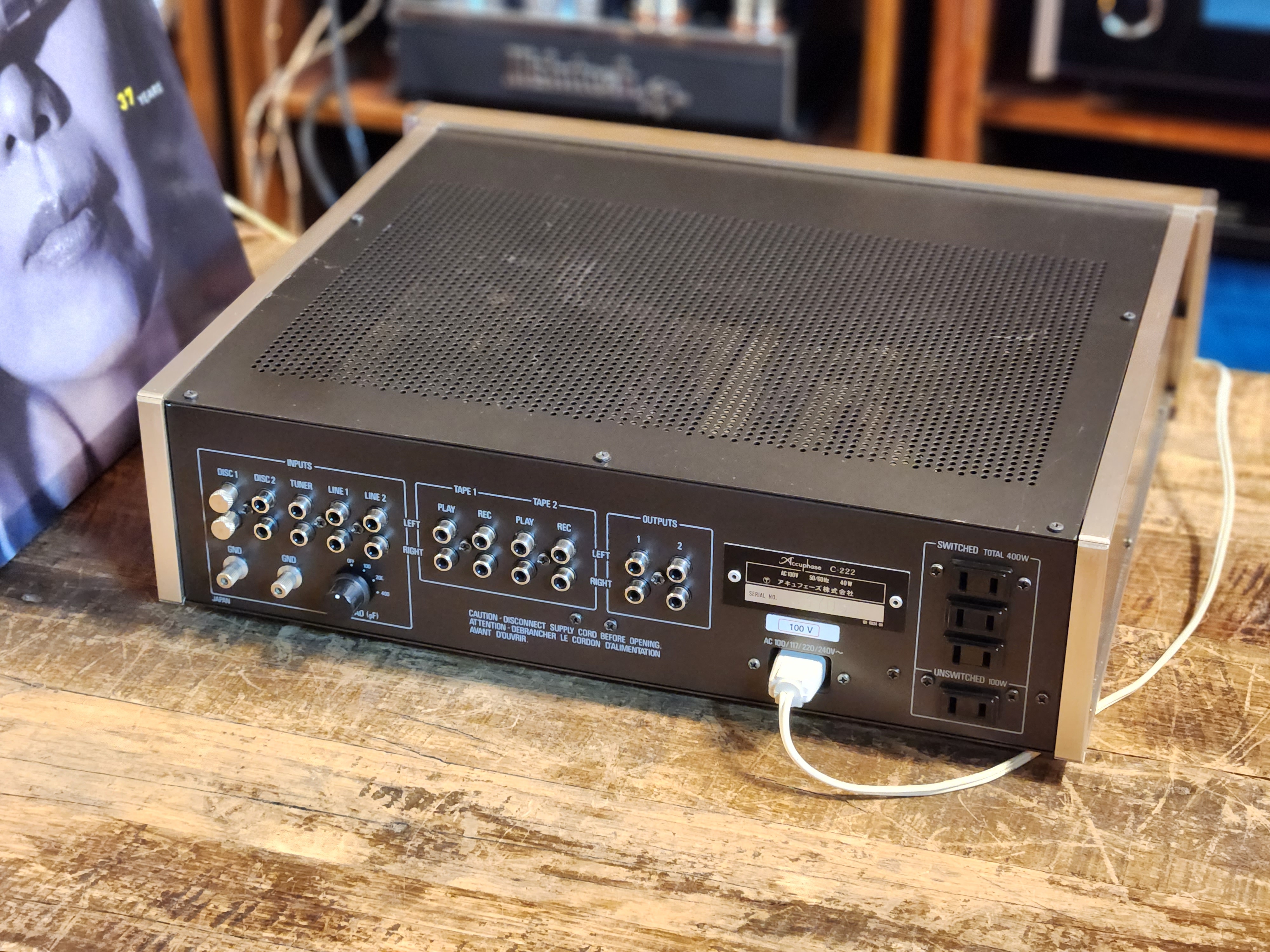

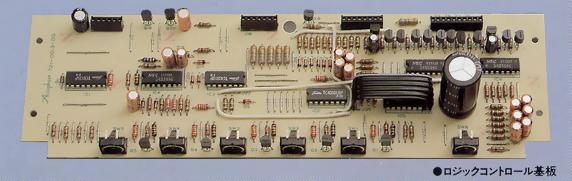

입력 단자의 신호는 인쇄 회로 기판에 직접 연결되며 가장 가까운 위치에서 릴레이가 켜지고 논리 회로에 의해 릴레이가 제어됩니다. 이는 신호 경로를 최소화하고 과도한 배선으로 인한 신호 저하를 방지합니다.
이러한 목적으로 사용되는 계전기는 오디오 애플리케이션용으로 특별히 개발된 고신뢰성 크로스바 트윈형 계전기를 사용합니다. 접점은 은-팔라듐 합금에 얇은 금막으로 밀봉되어 외부 공기로부터 보호하고 내구성을 향상시킵니다.

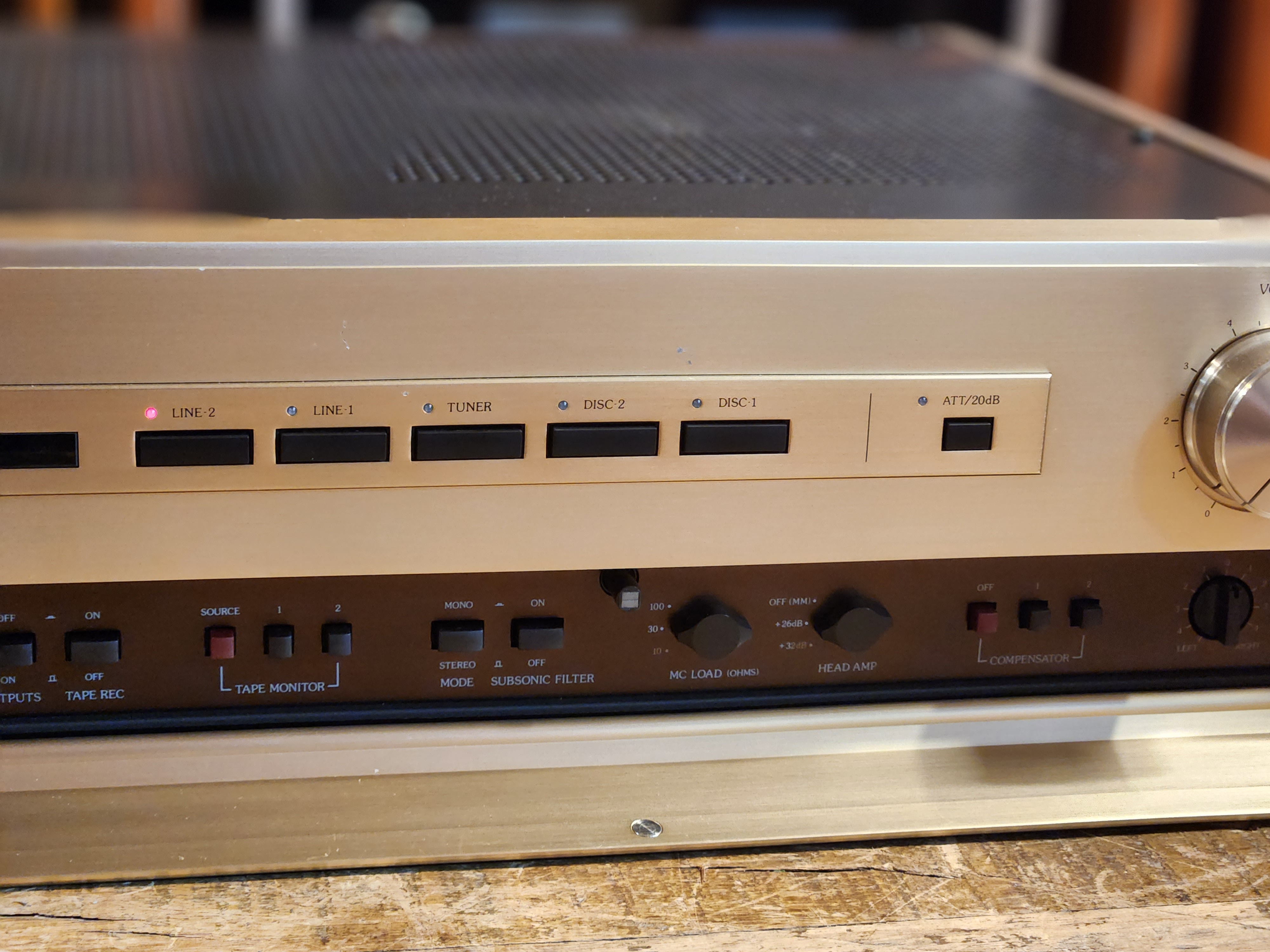

다양한 MC 카트리지와 호환되며, MC 입력 임피던스를 3단계로 전환하여 음질을 세밀하게 제어할 수 있습니다.
저전력 MC 카트리지의 일반 헤드 앰프 게인 26dB 외에도 게인 선택 스위치를 제공하여 32dB의 높은 게인을 얻을 수 있습니다.
MM 카트리지의 고주파 특성을 세밀하게 조정하는 MM 부하 용량 전환 기능을 탑재하고 있으며, 3가지 용량을 추가할 수 있습니다.
녹화, 재생, 모니터링을 위한 테이프 연결 단자 2개가 장착되어 있습니다.
볼륨 조절을 바꾸지 않고도 레벨을 낮출 수 있는 감쇠기가 장착되어 있으며, 레벨을 -20dB까지 낮출 수 있습니다.
가청 대역에 영향을 주지 않고 아음속 잡음만 차단하는 -12dB/oct 아음속 필터가 장착되어 있습니다.
톤 컨트롤의 대안으로 볼륨 위치에 따라 주파수 응답을 자동으로 조정하는 보상기가 있습니다. 이 기능은 두 가지 특성 중 하나에서 다른 특성으로 전환될 수 있습니다.
헤드폰 포트가 장착되어 있습니다.

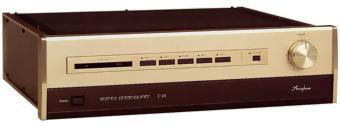

전면 패널 디자인은 전면 패널 본체와 동일하게 골드 마감 처리한 C-222A와 서브 패널만 블랙 마감 처리한 C-222B 두 가지 유형이 있습니다.
또한 별도 판매되는 천연 로즈우드 마감 캐비닛도 있었습니다.
- 0열 선택0열 다음에 열 추가
- 0행 선택0행 다음에 행 추가
|
모델 등급
|
- 셀 병합
- 행 분할
- 열 분할
- 너비 맞춤
- 삭제
- 0열 선택0열 다음에 열 추가
- 1열 선택1열 다음에 열 추가
- 2열 선택2열 다음에 열 추가
- 3열 선택3열 다음에 열 추가
- 4열 선택4열 다음에 열 추가
- 0행 선택0행 다음에 행 추가
- 1행 선택1행 다음에 행 추가
- 2행 선택2행 다음에 행 추가
- 3행 선택3행 다음에 행 추가
- 4행 선택4행 다음에 행 추가
- 5행 선택5행 다음에 행 추가
- 6행 선택6행 다음에 행 추가
- 7행 선택7행 다음에 행 추가
- 8행 선택8행 다음에 행 추가
- 9행 선택9행 다음에 행 추가
- 10행 선택10행 다음에 행 추가
- 11행 선택11행 다음에 행 추가
- 12행 선택12행 다음에 행 추가
- 13행 선택13행 다음에 행 추가
- 14행 선택14행 다음에 행 추가
- 15행 선택15행 다음에 행 추가
- 16행 선택16행 다음에 행 추가
- 17행 선택17행 다음에 행 추가
- 18행 선택18행 다음에 행 추가
- 19행 선택19행 다음에 행 추가
- 20행 선택20행 다음에 행 추가
- 21행 선택21행 다음에 행 추가
- 22행 선택22행 다음에 행 추가
- 23행 선택23행 다음에 행 추가
- 24행 선택24행 다음에 행 추가
- 25행 선택25행 다음에 행 추가
|
유형
|
스테레오 프리앰프
|
|||
|
주파수 응답
|
튜너, 라인, 테이프 재생:
|
1.0Hz ~ 500kHz + 0 -3.0dB
20Hz ~ 20kHz + 0 -0.2dB |
||
|
디스크: 20Hz-20kHz ± 0.2dB
|
||||
|
총 고조파 왜곡 인자(IHF)
|
0.005%(모든 입력 단자에서 20Hz ~ 20kHz)
|
|||
|
입력 감도/임피던스
(정격 출력/IHF 출력 0.5v) |
디스크(헤드 앰프 꺼짐) MM: 2.0mV/0.5mV/47k Ω
디스크(헤드 앰프 + 26dB): 0.1mV/0.025mV/10Ω, 30Ω, 100Ω 디스크(헤드 앰프 + 32dB): 0.05mV /0.0125mV/10Ω, 30Ω, 100Ω 튜너, 라인, 테이프 재생 : 126mV/31.5mV/20kΩ |
|||
|
정격 출력 / 임피던스
|
출력: 2.0V/1.0 Ω
테이프 녹음: 126mV/200 Ω(디스크에서) |
|||
|
S/N / 입력변환 노이즈
|
|
입력 단락 IFF-A 수정
|
|
|
|

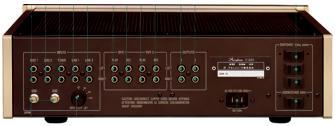

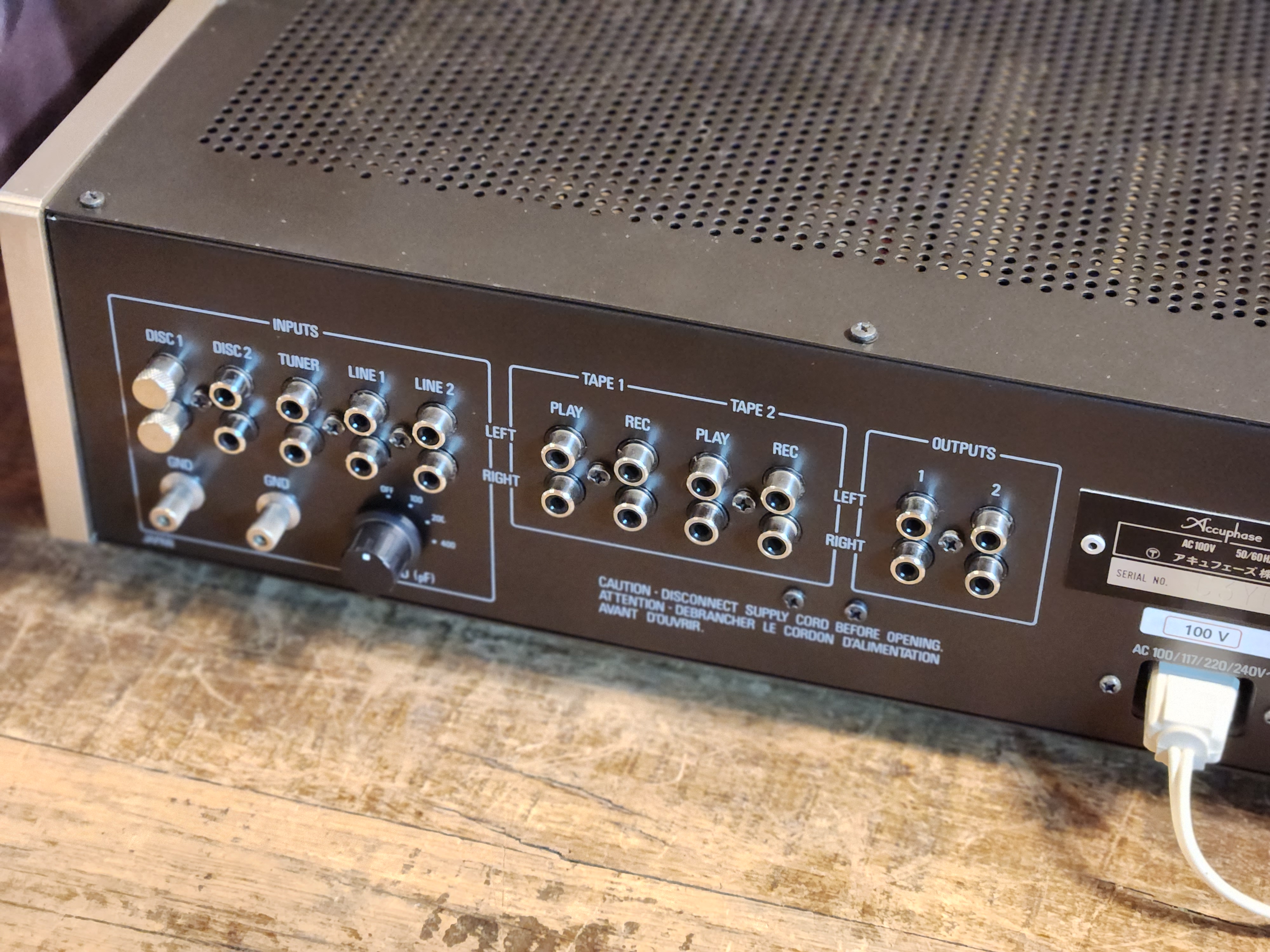

입력단자
|
정격 입력 S/N
|
입력 변환 노이즈
|
IHF S/N
|
|
|
디스크(헤드 앰프 꺼짐)MM:
|
85dB
|
-140dBV
|
85dB
|
|
|
디스크(헤드 앰프 +26dB):
|
72dB
|
-152dBV
|
78dB
|
|
|
디스크(헤드 앰프 +32dB):
|
66dB
|
-152dBV
|
78dB
|
|
|
튜너, 라인, 테이프 재생:
|
110dB
|
-128dBV
|
90dB
|
|
|
최대 전력 레벨
(0.005% 왜곡률, 20Hz ~ 20kHz) |
출력:8.0V
테이프 녹음: 19.0v(디스크에서) |
|||
|
헤드폰 잭
|
적용 임피던스 : 4 Ω ~ 100 Ω
|
|||
|
디스크 최대 입력 전압
(1kHz, 0.005% 왜곡) |
헤드 앰프 꺼짐:300mV
헤드 앰프 +26dB:15mV 헤드 앰프 +32dB:7.5mV |
|||
|
최소 부하 임피던스
|
출력: 1k Ω
테이프 녹음: 10k Ω |
|||
|
얻다
|
튜너, 라인, 테이프 재생 → 출력: 24 db
튜너, 라인, 테이프 재생 → 테이프 녹음: 0 dB 디스크(헤드 앰프 꺼짐, MM) → 출력: 60 dB 디스크(헤드 앰프 꺼짐, MM) → 테이프 녹음: 36 dB 헤드 앰프는 +26dB와 +32dB 사이에서 전환 가능 |
|||
|
음량 보상기
(볼륨 -30dB) |
1:+3dB(100Hz)
2: 100Hz에서 +8dB, 20kHz에서 +6dB |
|||
|
아음속 필터
|
17Hz, -12dB/oct
|
|||
|
감쇠기
|
-20dB
|
|||
|
사용되는 반도체
|
트랜지스터: 109
FET: 9 IC: 13 개 94 다이오드 |
|||
|
전원 전압
|
100VAC / 117V / 220V / 240V, 50Hz/60Hz
|
|||
|
전력 소비
|
50W
|
|||
|
외부 치수
|
폭 445x 높이 128(다리 포함) x 깊이 373mm
W 466x H 153x D 385mm(목재 캐비닛 포함) |
|||
|
무게
|
9.7kg
|
|||
|
별도 판매
|
나무 캐비닛 A-9(16,000엔)
|
|||
