JBL Project K2 S5500
- 일본출시가격 ￥800,000엔(1대당, 1993년 발매)
일본출시가격 ￥780,000(1대당, 1994년경)

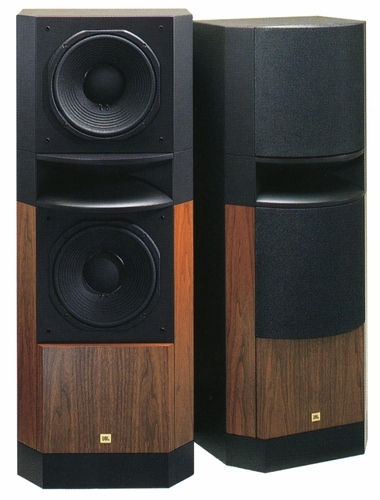

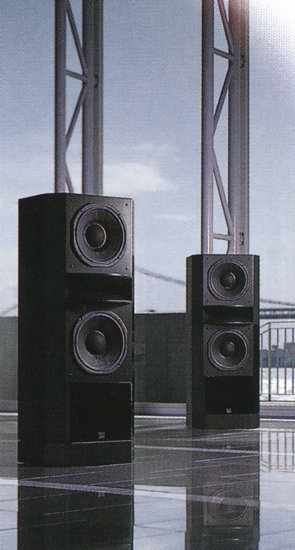

S9500을 낳은 음질 사상이나 최신 기술을 투입해 개발된 Project K2 시리즈의 톨보이형 스피커 시스템.
S5500은 중심에 중고역용 유닛을 배치한 가상 동축 2웨이 유닛 구성을 채용하고 있습니다.

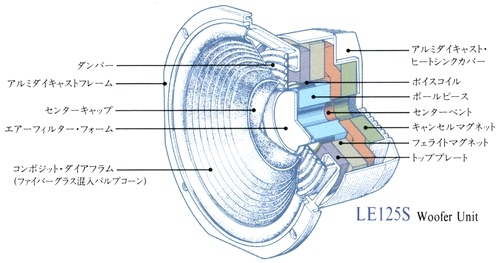

저역에는 30cm 콘형 우퍼 LE125S를 2개 탑재하고 있습니다.
이 유닛은 컴프레션 드라이버 275Nd와의 음질적 밸런스를 상세히 검토한 후, S9500의 기술을 계승한 강력한 자기 회로를 채용하고 있습니다. 보이스 코일은 알루미늄 리본선을 엣지와이즈 감은 3인치의 대구경 타입이 되어 있습니다. 또, 진동판에는 JBl 독자적인 코팅재 아쿠아플러스를 도포한 고강성 콘지를 채용하고 있어 뛰어난 저역 특성을 획득하고 있습니다.

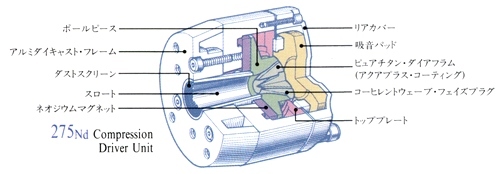

게다가 폴 피스의 중앙에 통기구를 관통시킨 센터 베티드 폴 피스와 자기 회로 전체를 알루미늄 다이캐스트제 히트 싱크로 덮음으로써 보이스 코일로부터의 발열에 대처하고 있습니다. 고역에는 275Nd 컴프레션 드라이버와 바이 레이디얼 혼으로 구성된 혼형 유닛을 탑재하고 있습니다. 275Nd는 475Nd를 스케일 다운시킨 것입니다. 275Nd에서는 직경 2인치·두께 0.05mm의 퓨아티탄·다이아프램의 표면에 JBL 독자적인 아쿠아플러스를 코팅하는 것으로 고역의 리스폰스를 컨트롤 하는 동시에 불필요한 분할 진동을 억제하고 있습니다. 또한 다이아몬드 엣지 서스펜션을 채용하여 선형성을 개선하고 있습니다.
자기 회로를 네오듐 마그넷을 이용한 내자형의 자기 구조를 채용하고 있어, 방자 대책도 만전이 되고 있습니다.
바이라디알혼에는 JBL COMPII라고 명명된 신소재를 사용하고 있습니다.
이 소재는 폴리에스테르를 베이스로 해 우주 개발이나 밀리터리용으로 만들어진 것으로, 공진의 발생이 적은 데다 밀도도 MDF재의 약 2.5배 있어, 혼의 소재로서 뛰어난 특징을 가지고 있습니다.
이 혼의 지향 특성은 수평 방향 60도, 수직 방향 40도이며, 지향 특성을 원하지 않고 비교적 좁혀, 음상의 명확한 제시와 자연스러운 음장 표현을 추구하고 있습니다.

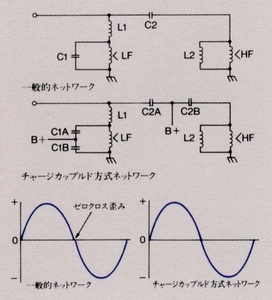

네트워크에는 충전 커플 리니어 디피니션 방식을 채용하고 있습니다.
이 방식은 종래 놓쳐 있던 네트워크 회로 내의 콘덴서의 동작 상태의 해명으로부터 도출된 것으로, 네트워크 회로에 통상의 2배의 용량의 콘덴서를 페어로 사용해, 그 센터 포인트에 내장 전지로부터의 바이어스 전압을 가함으로써 콘덴서의 동작 영역을 리니어리티가 뛰어난 레벨로 시프트하고 있습니다. 이것에 의해 콘덴서의 극성이 반전할 때에 발생하는 제로 크로스 변형을 억제하고 있습니다.
내부 배선에는 몬스터 케이블이 사용됩니다.
-1dB/0dB/+1dB의 고역 출력 레벨 조정 스위치가 설치되어 있어 청취실의 음향 특성이나 청취 포인트에 맞춘 미조정이 가능합니다.
인클로저는 외관상 일체형이지만, 구조적으로는 각 유닛은 각각 독립적인 인클로저에 탑재되어 있습니다.
우퍼용 인클로저는 기본적으로는 파이프 덕트에 의한 버스 리프 동작입니다만, 설계에 있어서는 JBL이 독자적으로 고안한 IET(Imaginary Equivalent Tuning: 가상 등가 튜닝)라고 하는 신 방식을 채용하고 있어, 상하 2개의 인클로저의 용적 과 덕트의 공명 주파수를 바꾸는 것으로 음악 재생시의 저역의 최적의 위상 특성과 음압 레벨을 추구하고 있습니다. 이로써 위상의 혼란을 최소한으로 억제하면서 플랫한 주파수 특성을 획득하고 있습니다.

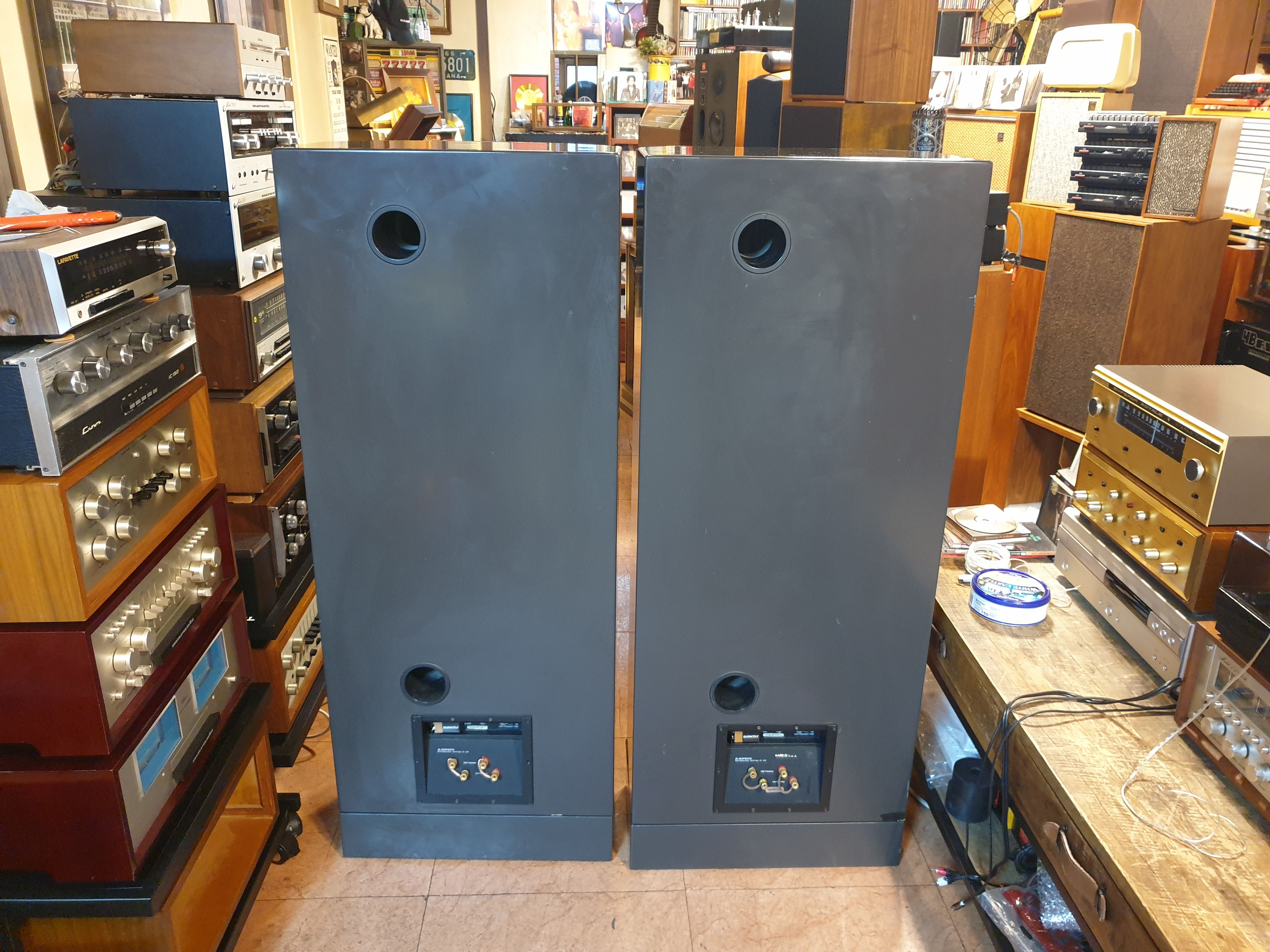

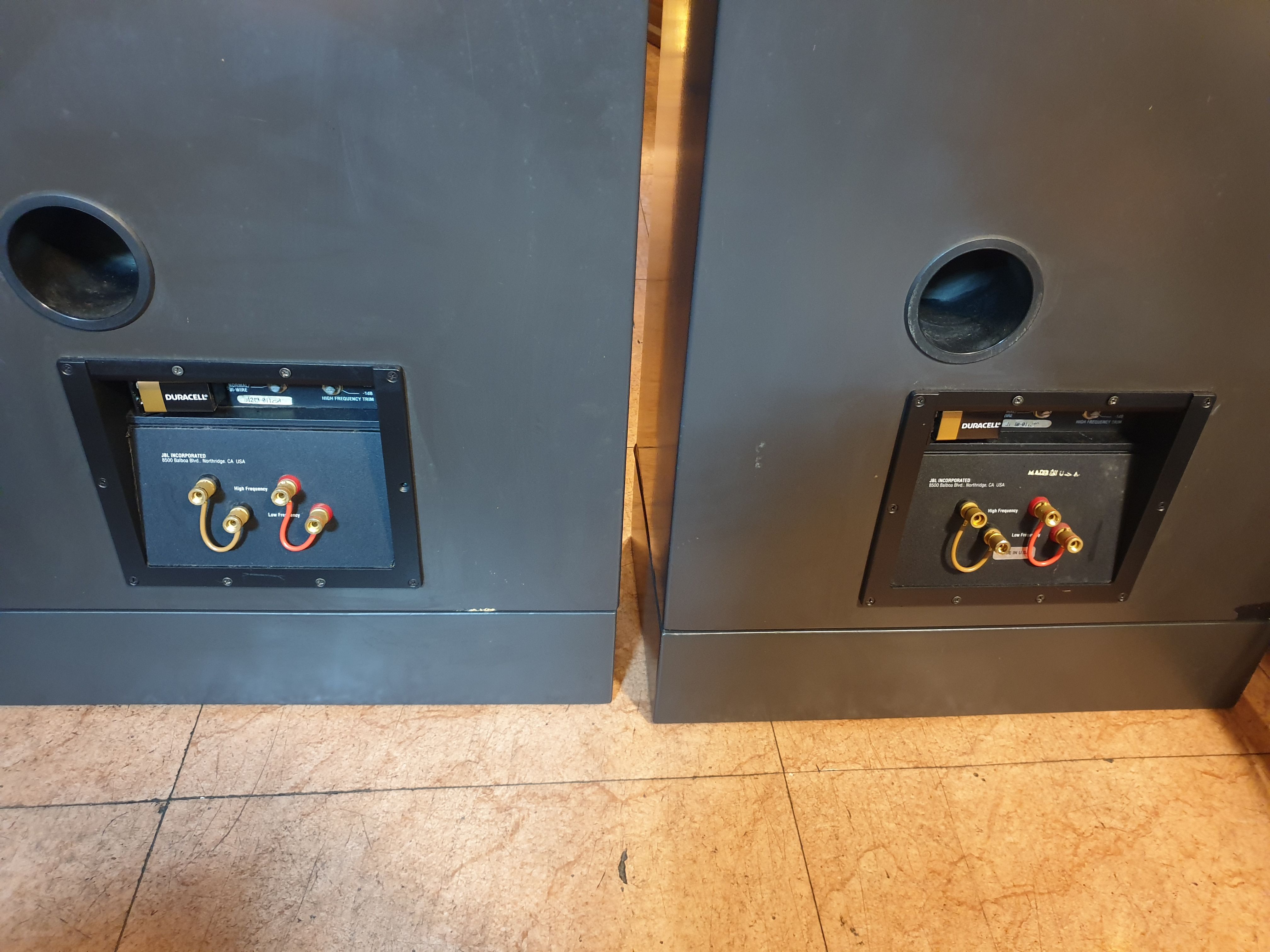

입력 단자는 바이 와이어링 접속에도 대응하고 있어, 내장 네트워크를 분리하는 스위치도 갖추고 있기 때문에, 외부 네트워크를 이용한 멀티 앰프 구동도 가능하게 되어 있습니다.

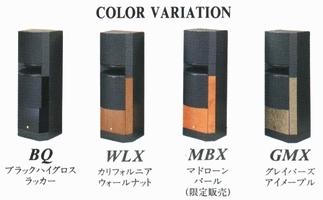

S5500에는 블랙 하이글로스 래커, 캘리포니아 월넛, 매드론 바르, 그레이버스 아이 메이플의 4종류의 칼라 바리에이션이 있었습니다.
| 공식 | 2웨이・3스피커・버스레프 방식・톨보이형 |
| 유닛 등 | 저역 용 : 30cm 콘형 (LE125S) x2 고역 용 : 혼형 (275Nd) |
| 주파수 특성 | 35Hz~20kHz -6dB 48Hz~18kHz ±2dB |
| 출력 음압 레벨 | 95dB/2.83V/m |
| 공칭 입력 임피던스 | 4Ω |
| 최대 허용 입력 | 150W(IEC Shaped noise) |
| 혼 지향 특성 | 수평 60°x 수직 40° |
| 크로스오버 주파수 | 800Hz(-18dB/oct) |
| 외형치수 | 폭 499x 높이 1,254x 깊이 412mm |
| 무게 | 89kg |

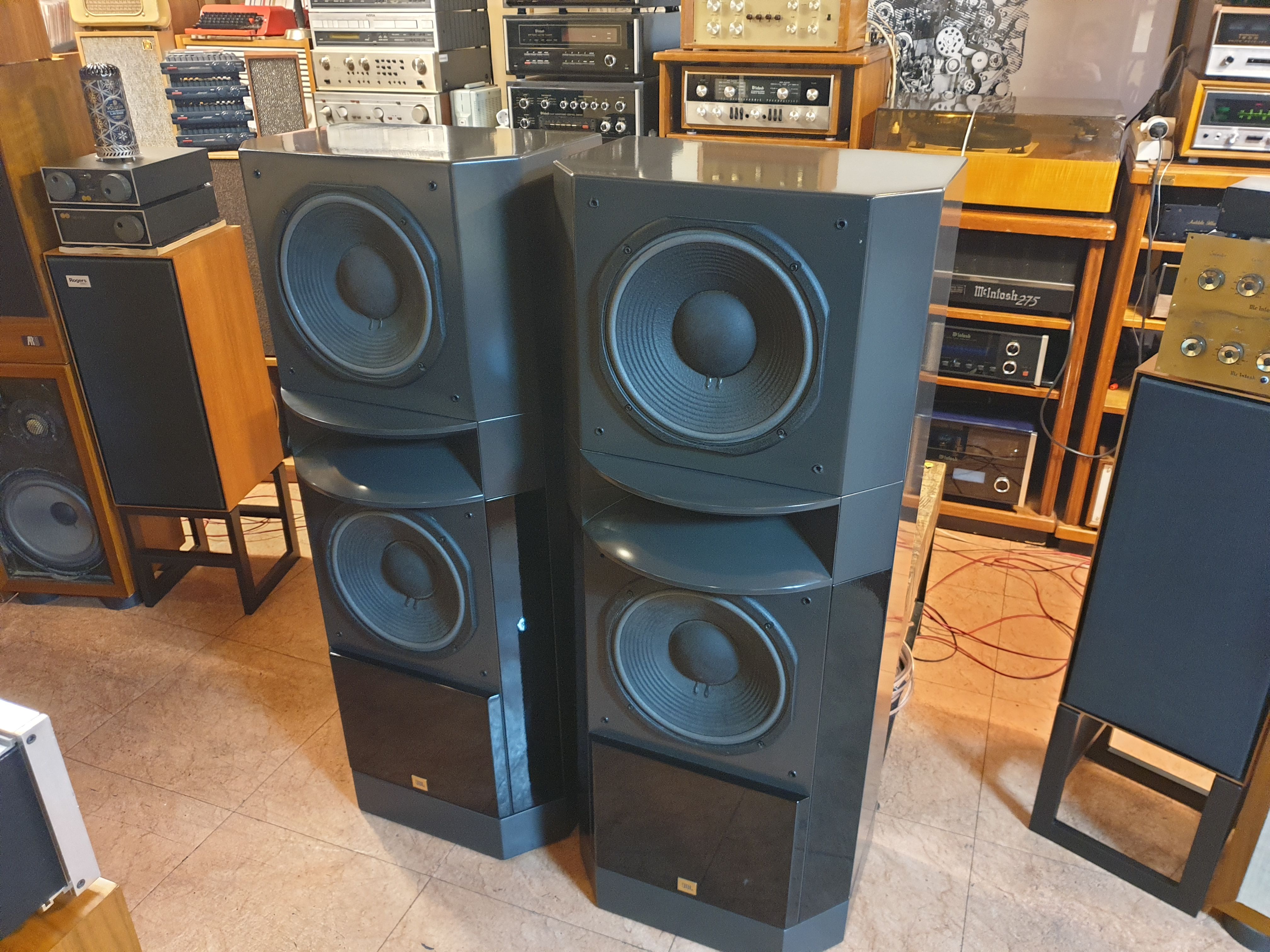

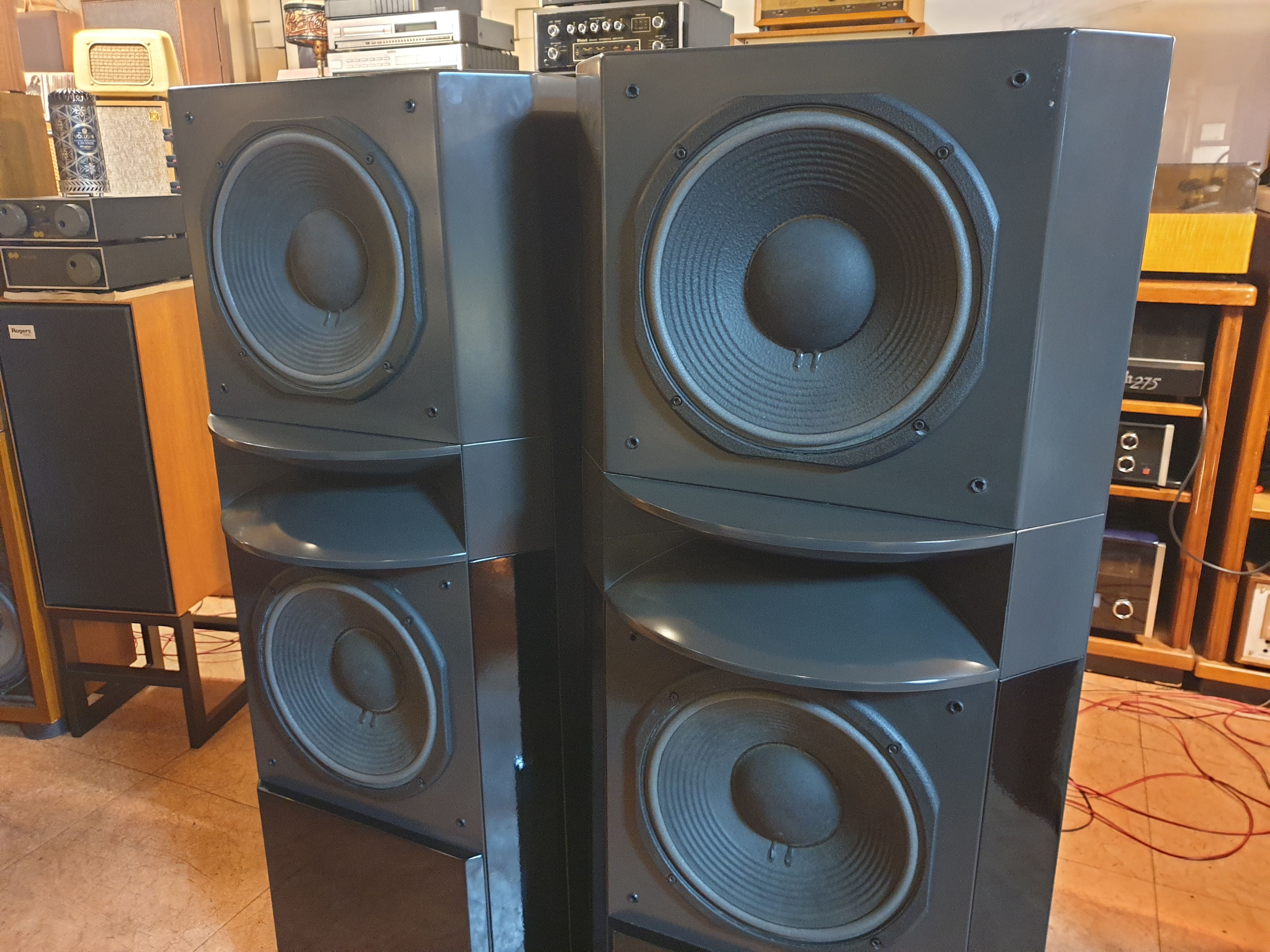

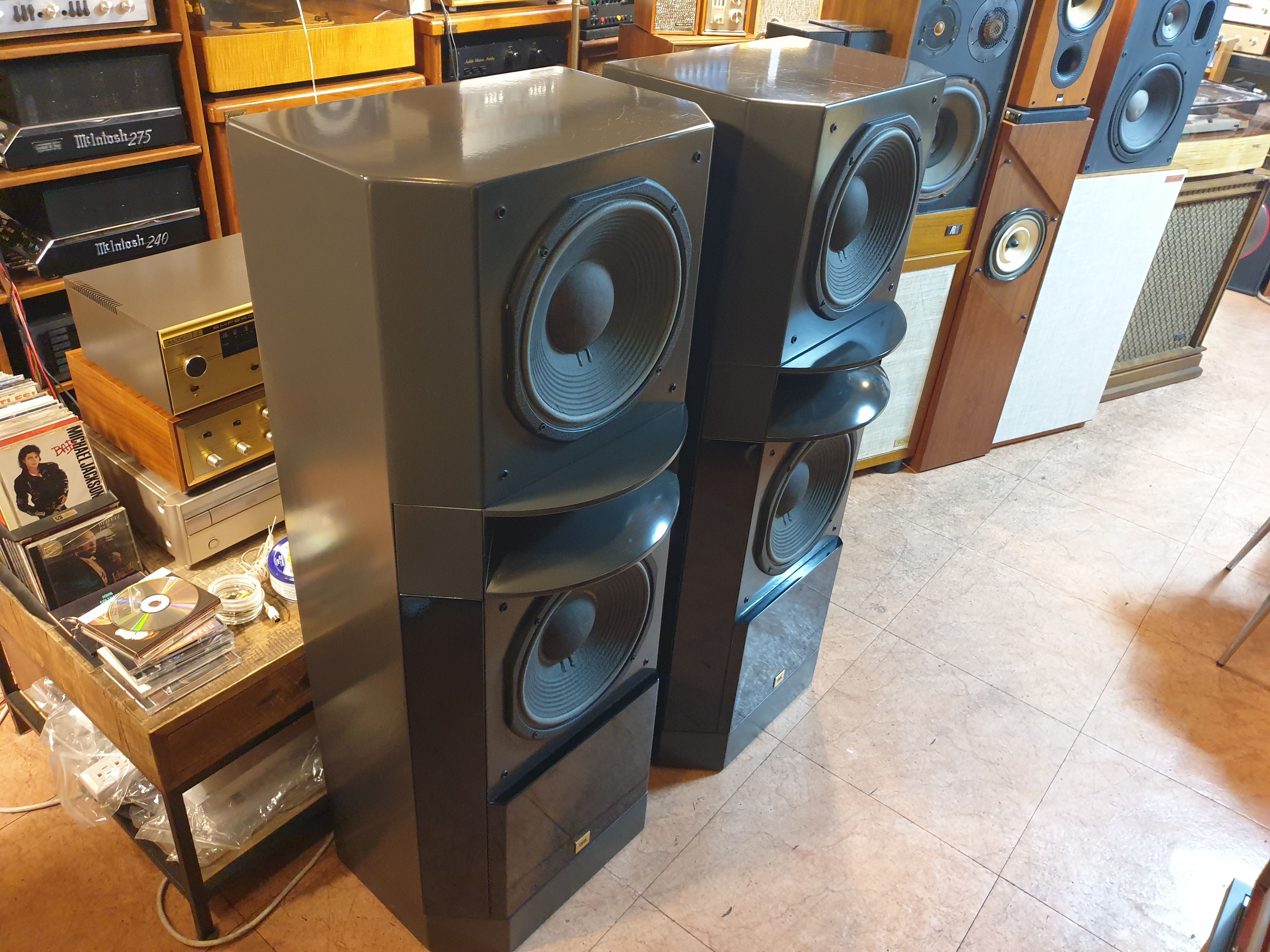

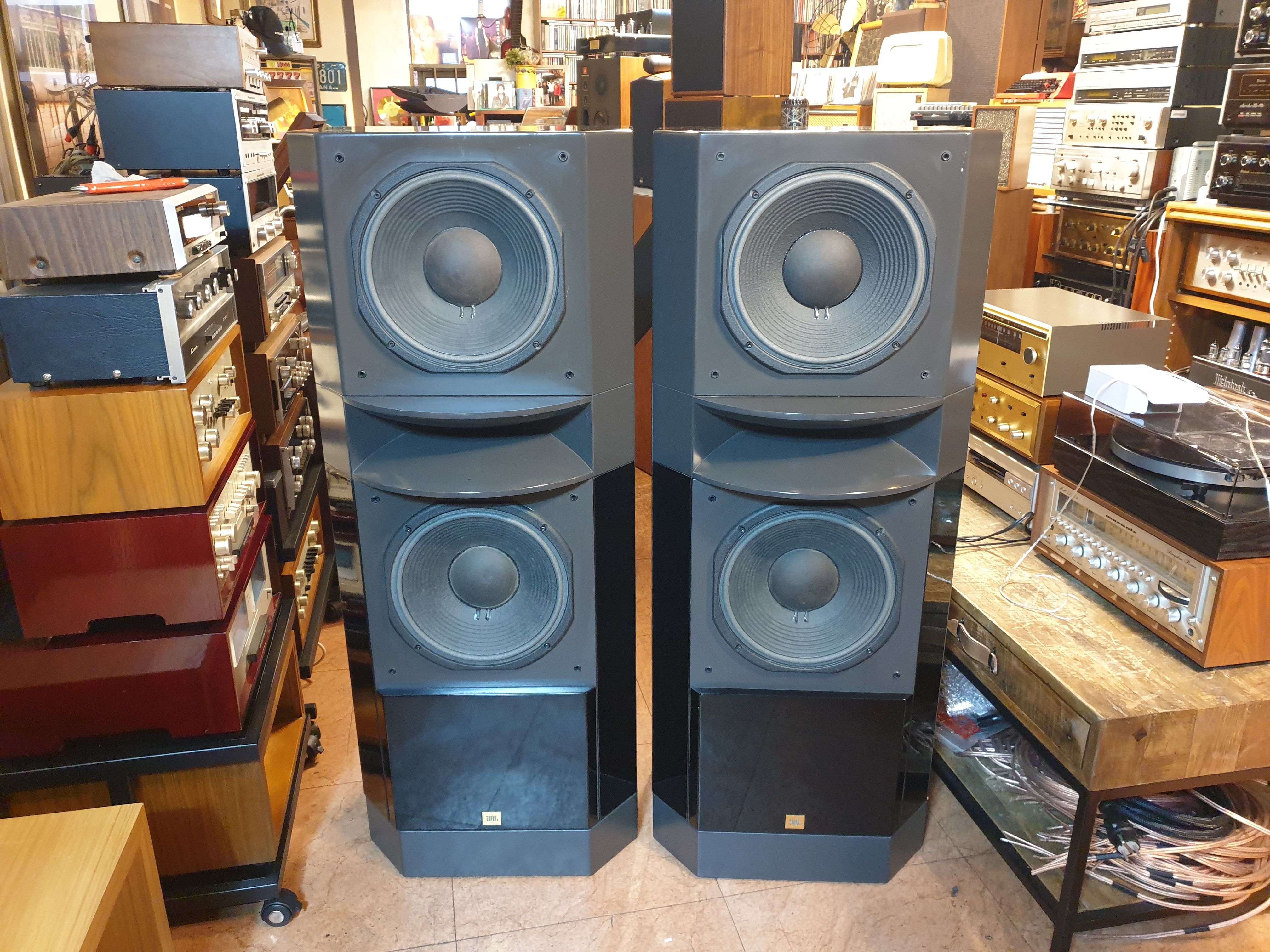

JBL 사의 90년대 레퍼런스 스피커로 유명했던 명기 프로젝트 K2-S5500 스피커 입니다.
잘알려져 있는 스피커 로서 K2 시리즈 프로젝트 모델중 가장 첫번째로 출사표를 던진 모델이자 이모델의 롱런과
대단한 판매고와 함께 엄청난 인기에 의하여 현재까지도 프로젝트 K2 시리즈가 발매되는 시리즈의 첫 제품으로
보시면 됩니다. 12인치 동축형 더블우퍼와 가운데 채용된 혼드라이버 구성의 벨런스가 일품이며 가요, 팦,재즈의
발군의 소리를 들려주는 제품으로서 JBL대형기들이 모두 그러하듯 TR매칭이 상당히 번거롭고 까다로운 점이 없지않아
있습니다만 JBL대형기들은 단순하게 진공관 분리형 제품과는 생각이외의 좋은 매칭을 보여주는 스피커들 입니다.
좋은 해상력과 함께 따라붙는 풍부한 중,저역이 일품이며 리스닝룸이 잘 잡혀있다면 시각적으로 훌륭한 디자인의
인테리어 느낌도 함께할수 있으며 소리까지 1석2조의 효과를 보실수 있는 스피커 입니다. 약간의 대리석같은
하이그로시 마호가니 마감같은 모양을 띄우고 있으므로 심플하고 세련된 공간이나 인더스트리얼 같은 노출형 공간

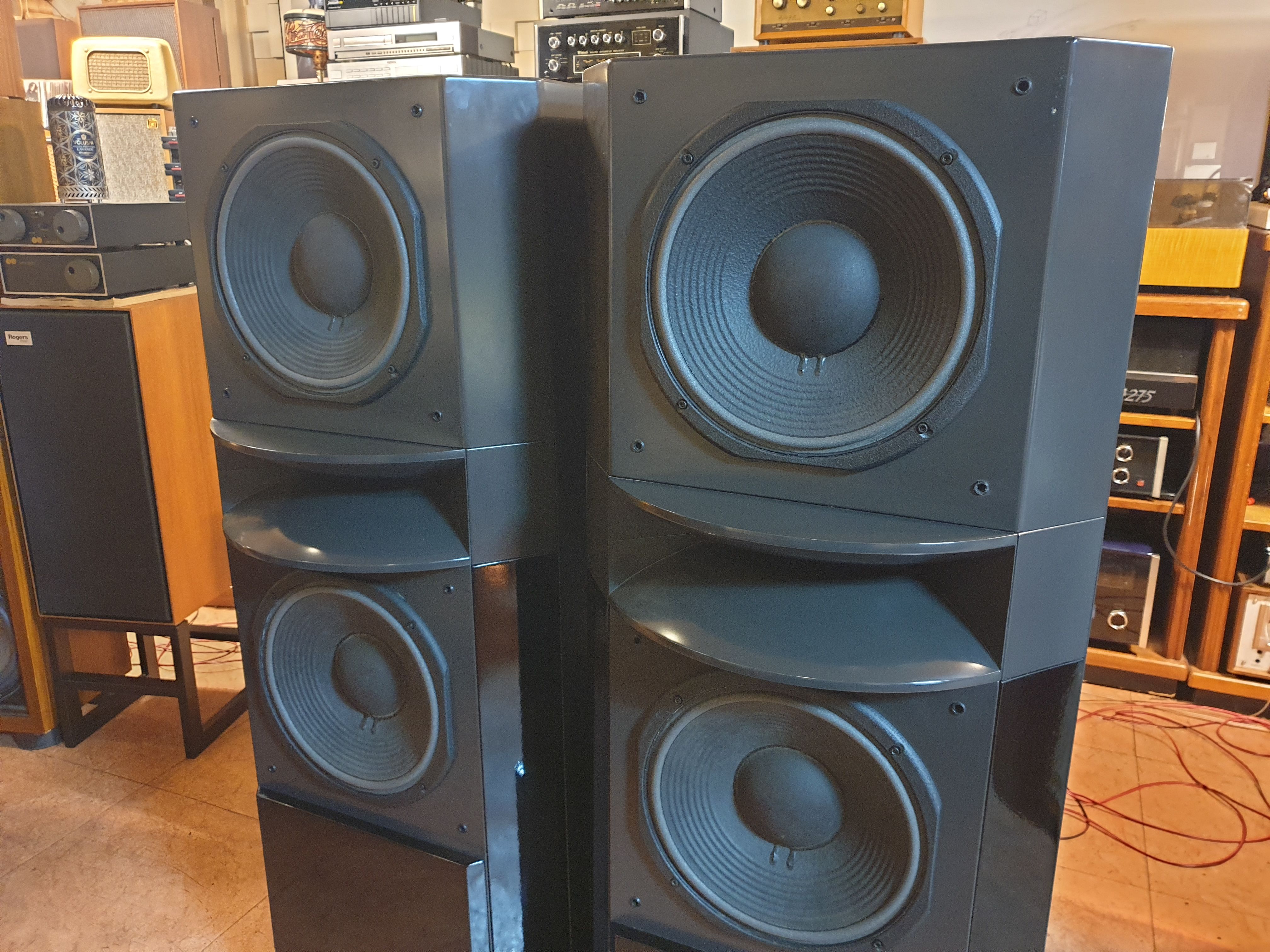

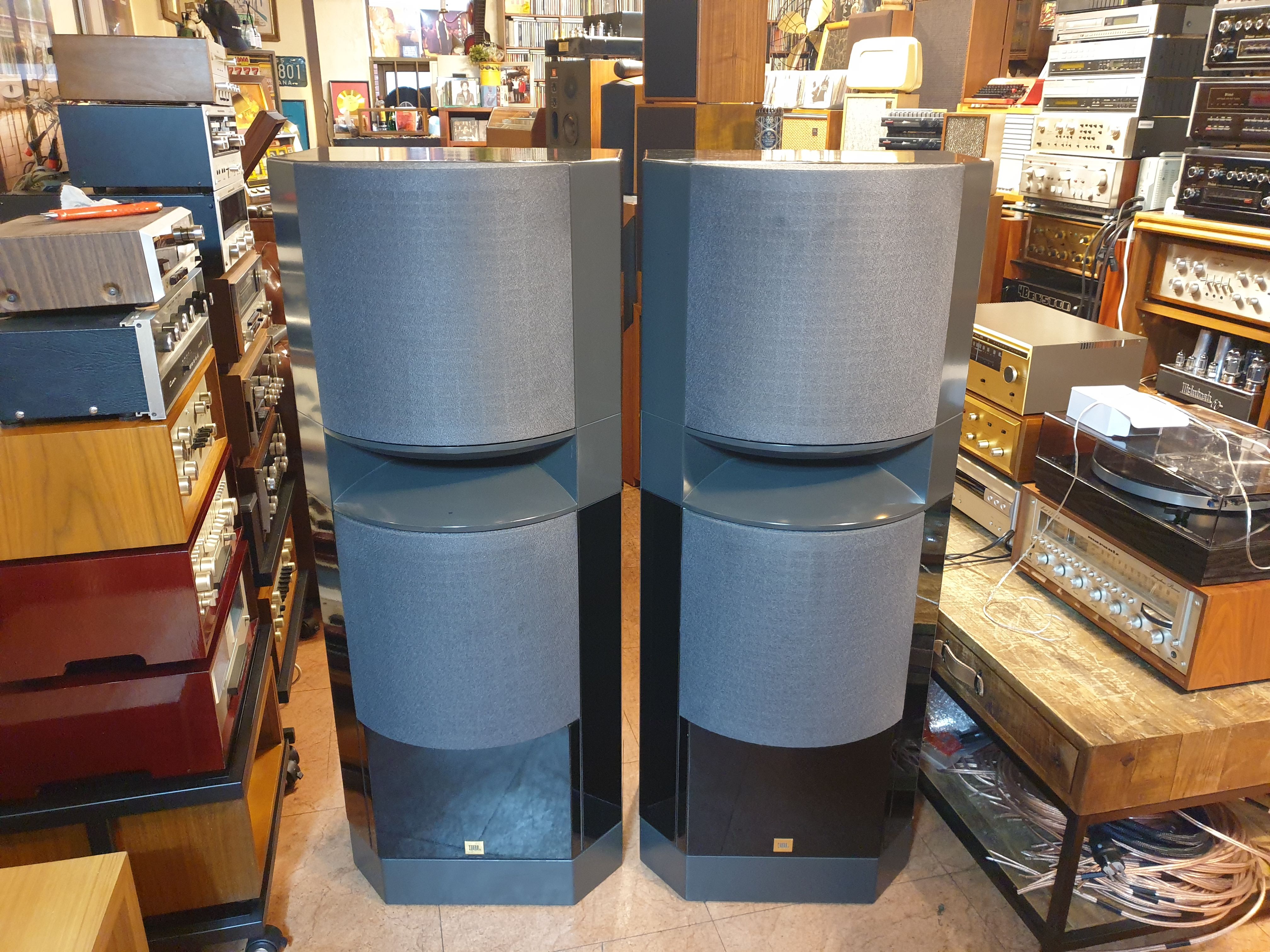

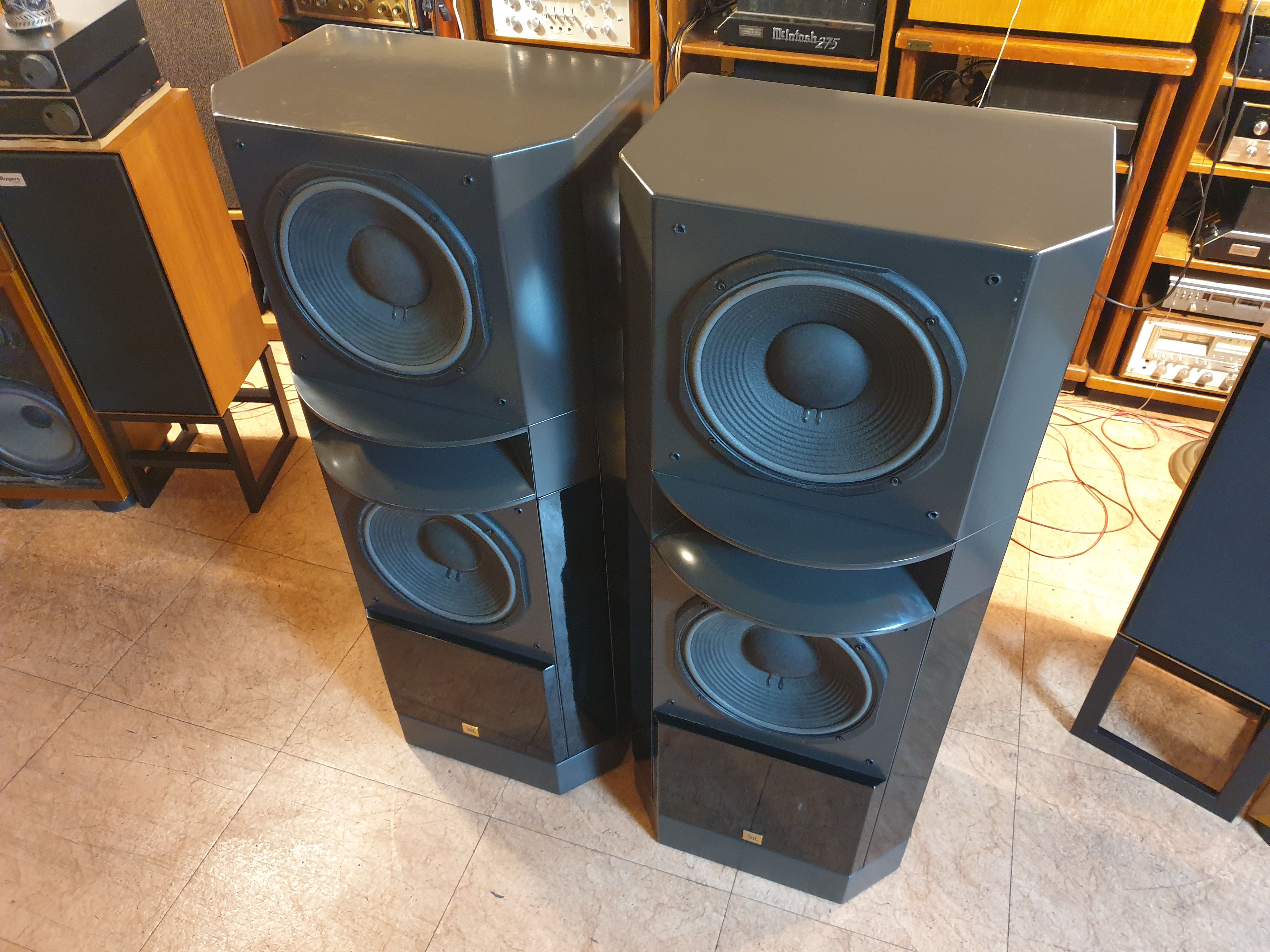

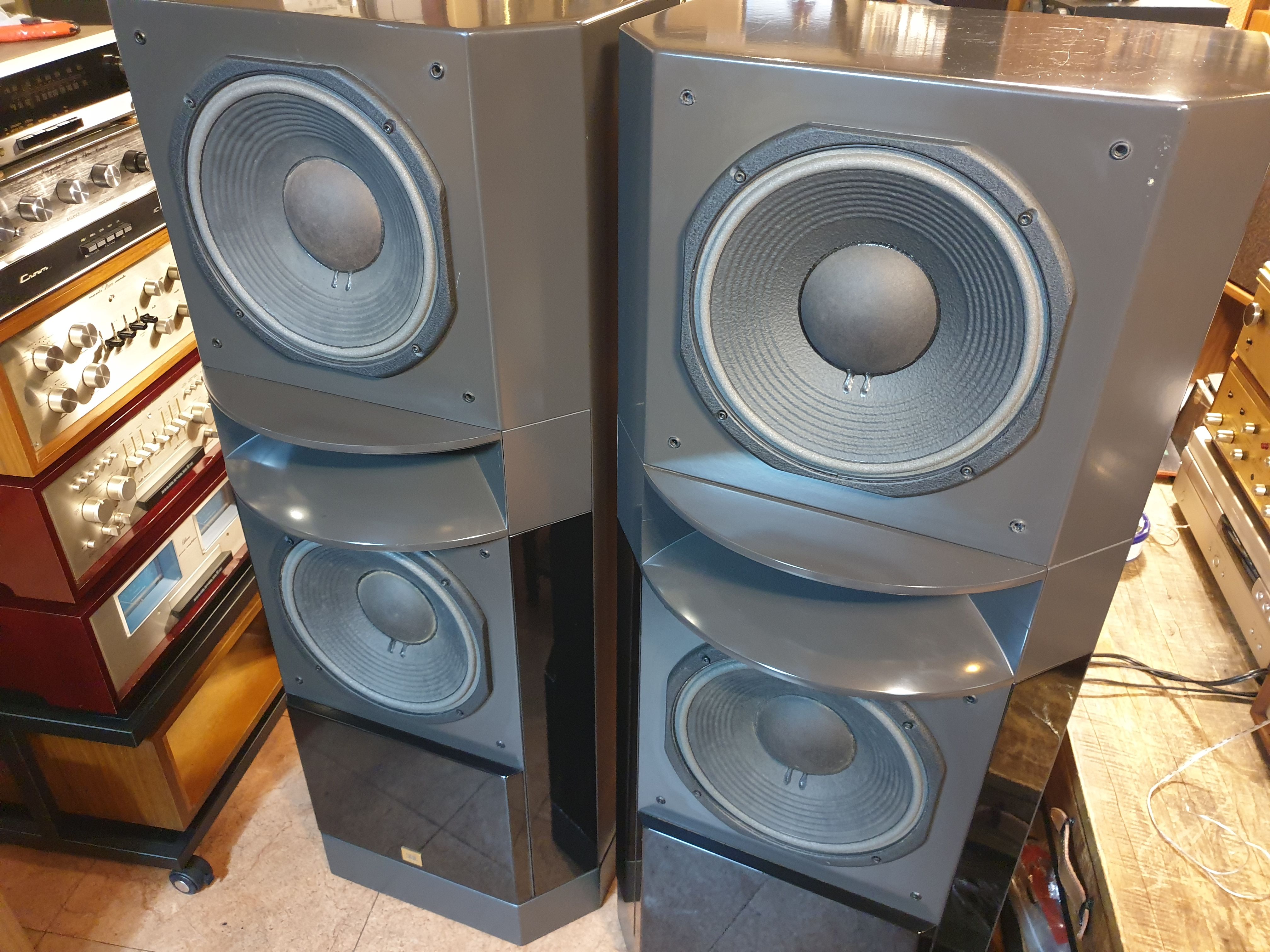

에서는 스피커의 멋과 소리를 발휘할수 있는 스피커 입니다. 사진과 같이 상태는 문안히 좋은편 이나 하이그로시
방식들이 실기스들이 조금씩 남아있기 떼문에 그런점은 있습니다. 하단의 받침부분은 새로 제작하여 새것같아
보이며 엣지는 4개 모두 교체하여 아주 쌩쌩합니다. 다만 가장큰 단점인 그릴핀들이 몇개씩 부러져 있어 새로 때운
흔적은 있습니다. 밧데리 새로 교체하였으며 밧데리커버는 없습니다. 밧데리는 고역대를 이쁘게 조정해주는 역활을
하는것으로 알려져 있습니다. 맥킨토시 C22 MC275 신형과의 매칭이 상당히 훌륭했던 기억이 있습니다.
