JBL 숨은명기 L-110 스피커 입니다 -A급 알니코우퍼-(ending)

by 종합전자 2022. 7. 7.
728x90
반응형
SMALL



최근 몇개월간 JBL들이 시장에서 사라진거 같습니다. 신형 JBL의 높은가격과 베트남유저들의 컴백이  이런영향을



준거 같네 JBL 사의 숨은명기인 L110 스피커 입니다. 우퍼를 알니코유닛을 사용하여 중고역대는 화사하지만



포근하고 군더더기 없는 통통거리는 편안한 저역을 내주어 L100센츄리의 동생급으로 알려져있는 제품으로도



상당히 유명한 스피커 입니다. 잘알려져 있는 L100스피커의 미니어처 동생벌 모델로 보시면 될듯하며 3way만의



좋은 벨런스와 해상력 부담없는 저역의 벨런스가 상당히 좋은 제품입니다. 마란츠 엔트리급 인티엠프군들 이나 산수이



리시버 혹은 켄우드 파이오니아도 좋으며 마란츠22시리즈 리시버들과 매칭이 상당히 좋은편에 속합니다. 이정도 가격대

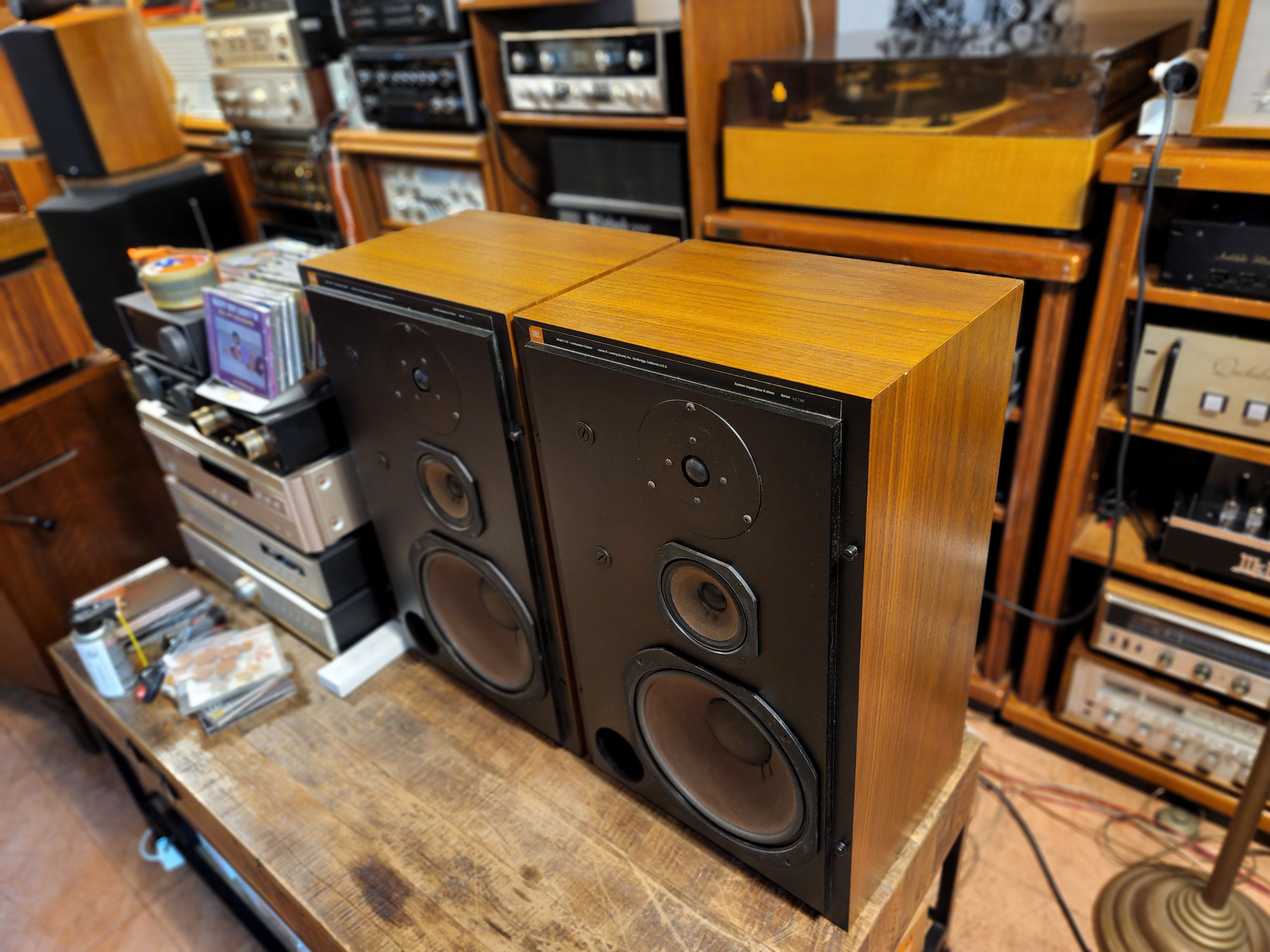

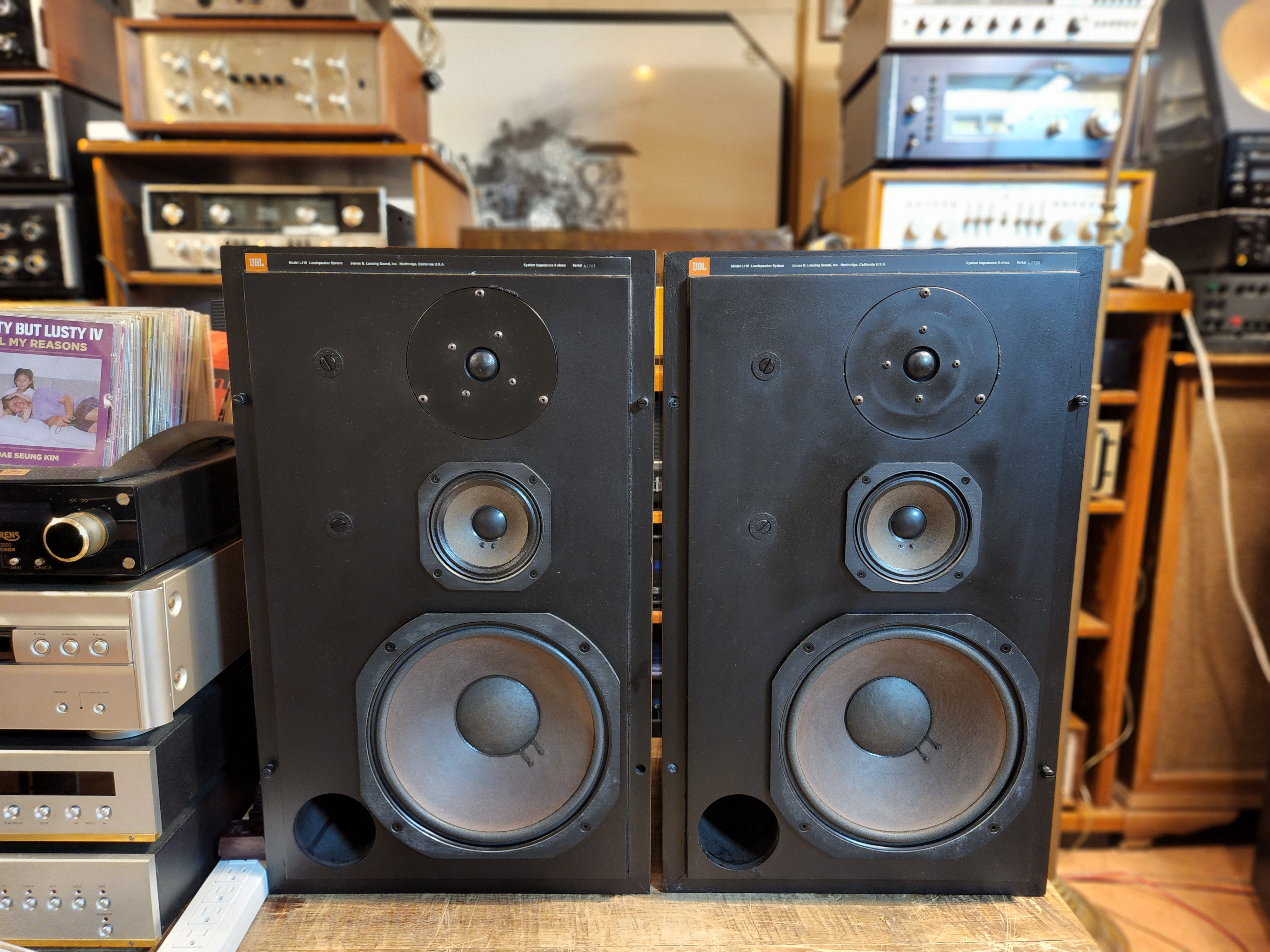

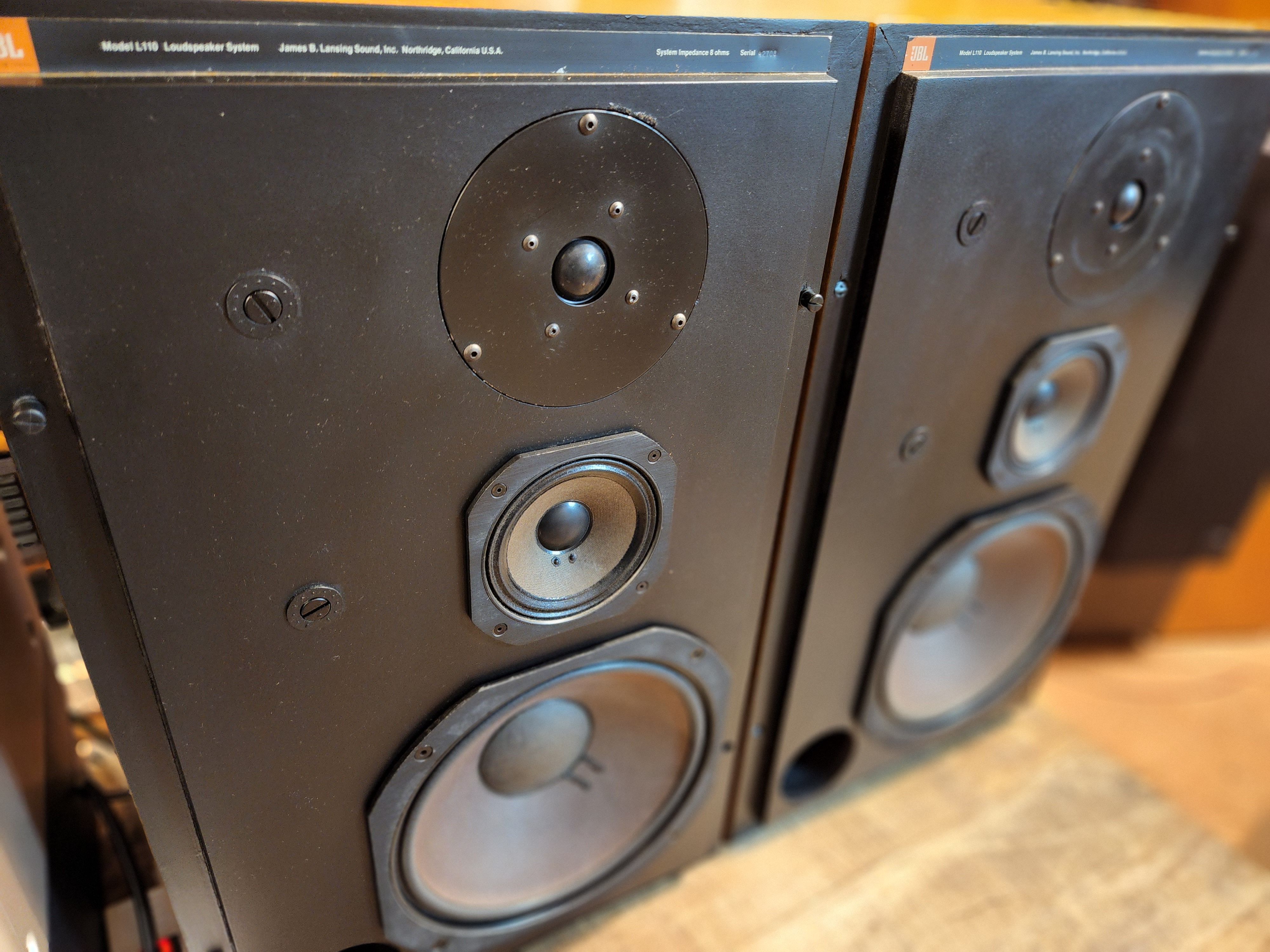

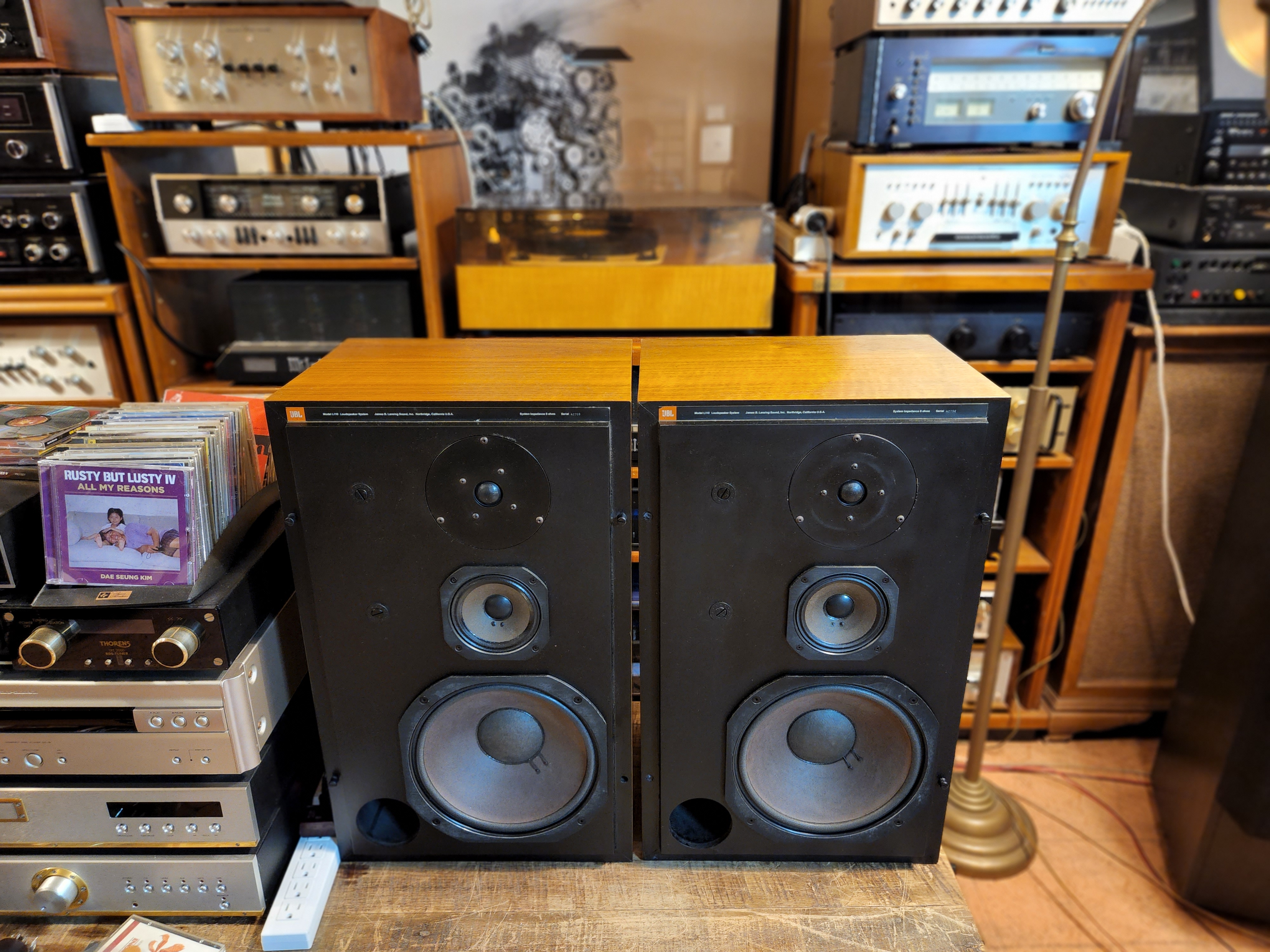

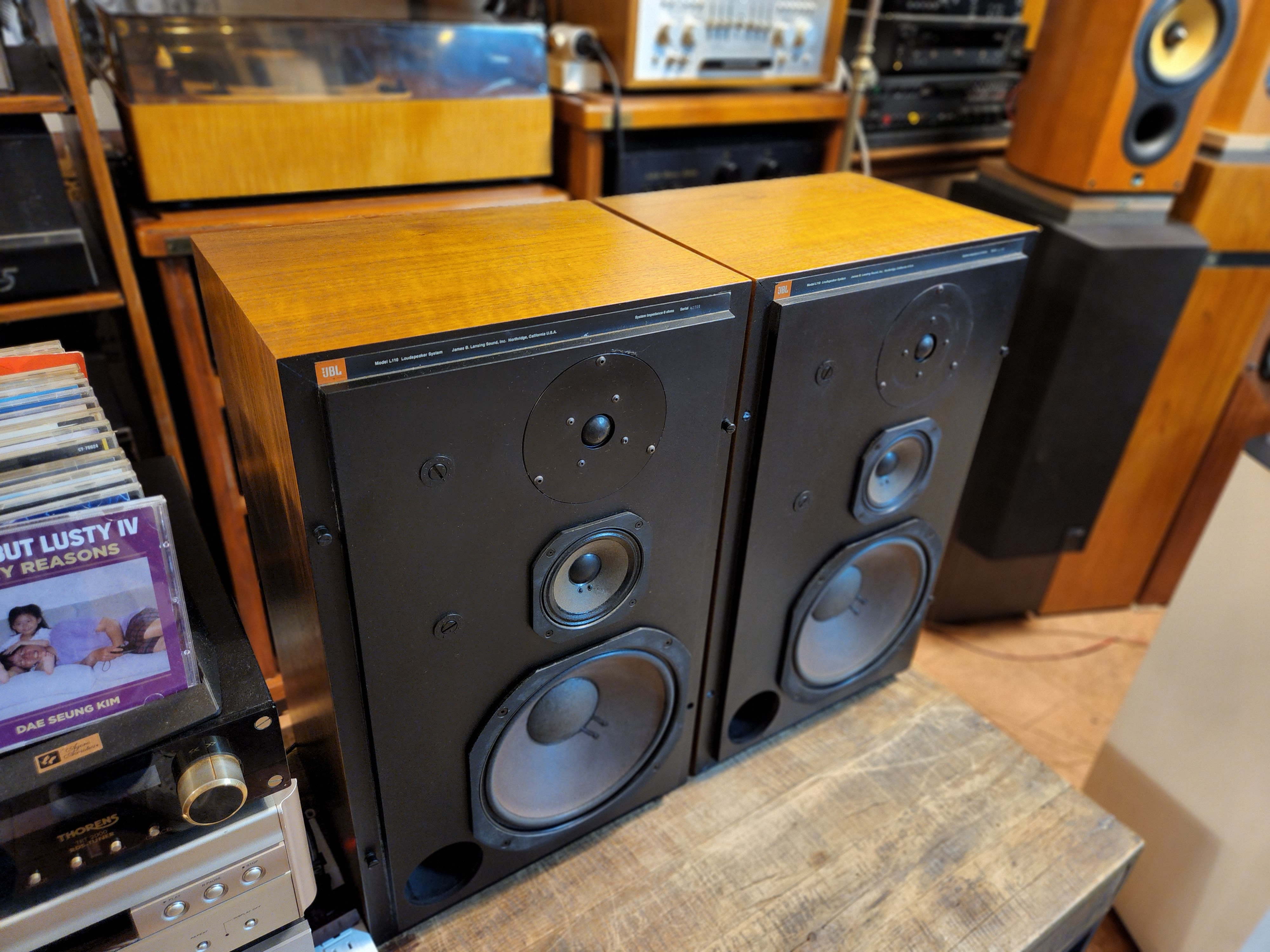

이만한 소리듣기도 힘듭니다. 오리지널 그릴있으며 고음부는 미세한 보수흔적 있습니다. 사진과 같이 외장은 새로히



도장마감하여 아주 깨끗한 편에 속합니다. 5~60년된기기에 예민하신 분이라면 패스하시기 바랍니다. 어테뉴에이터



작동도 양호이상으로 좋습니다. 빈티지 오디오 입문용 스피커로는 더할나위없는 좋은 스피커 입니다. 요즘같은 중고



오디오 고물가 시대에는 저렴하게 오디오 입문하시는 분들에게 적합한 스피커로 추천 드립니다.











요즘 네이버블로그 이전작업중 입니다. 맛집포스팅과 더불어 이것저것 옮겨놓고 있기는 한데요 아직 한참

멀었구요 혹여나 나중에 티스토리에 공지를 하겠지만 이전을 완전히 하게된다면 공지와 아래 주소포스팅을

다시 하겠습니다. https://blog.naver.com/sucka8000 이전작업중인 블로그 입니다 이웃신청 많이해주세요^^





JBL L110 일본출시가격 ¥130,000엔(1개당, 1978년 발매)





스튜디오 모니터의 기술을 계승해 개발된 북 선반형 스피커 시스템.

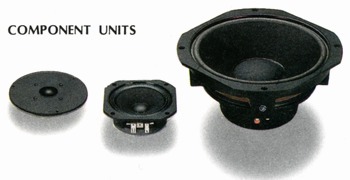

저역에는 25cm 콘형 우퍼 LE111A를 탑재하고 있습니다.

이 장치의 옥수수 종이 뒷면에는 독특한 복합재로 코팅되어 견고성과 적당한 내부 손실을 제공합니다. 이것에 의해 최적의 질량을 얻을 수 있어 뛰어난 능률과 저음역 재생을 실현하고 있습니다.

보이스 코일에는 7.6cm 직경의 구리 리본 엣지 와이즈 와인딩을 채용하고 있어, 통상의 보이스 코일에 비해 권수의 양이 증대하는 것으로 능률이나 트랜젠트 응답, 내입력 특성이 개선되고 있습니다. 또한 자기 회로에는 Arnico V 자석을 사용하여 갭을 좁혀 보이스 코일에 자력을 집중시키고 있습니다.

이 우퍼는 1kHz 이하를 받고 있지만, 실제로는 3kHz 이상의 대역도 부드러운 응답을 얻고 있기 때문에 스코커와의 연결을 자연스럽게 하고 있습니다.



중역에는 13cm 콘형 스코커 LE5-10을 탑재하고 있습니다.

정밀 설계 2.2cm 직경 보이스 코일이나 고자속 밀도의 자기 회로에 의해 중음역의 능률과 과도 특성의 향상을 도모함과 동시에, 소리의 방사 부분인 콘지에 경질의 소재를 이용하는 것으로 순간 최대 입력시의 변형 을 방지합니다. 또한 알루미늄 센터 돔에 의해 스코커 자신에게 고주파수 대역까지의 재생 능력을 갖게 해, 트위터와의 연결을 개선하고 있습니다.

게다가, 우퍼와의 소리의 연결을 고려해 내용적을 인출해, 적정량의 흡음재를 충전한 완전 밀폐형 백 캐비티에 마운트하는 것으로 우퍼와의 간섭을 막고 있습니다.



고역에는 30kHz 이상의 고역 재생이 가능한 2.5cm 돔형 트위터 033을 탑재하고 있습니다.

돔부는 페놀 수지를 함침시킨 2장의 린넬 천을, 질감이 45°의 각도로 교차하도록 붙여 경량화를 도모해, 견고성을 부여하고 있습니다. 또, 보이스 코일은 돔 직경과 같은 2.5 cm로 하고 있어, 고음용으로서는 큰 사이즈로 하는 것으로 뛰어난 과도 응답과 내입력 특성을 얻고 있습니다.

게다가 독특한 클램핑 링에 의해 돔을 확실히 고정함으로써 외부 공진을 방지하고 있습니다.



네트워크부에는 최신 기술에 의한 임피던스 보정 회로나 위상 보정 회로를 탑재하고 있습니다. 또, 공심 인덕터나 특성이 뛰어난 콘덴서, 저항기 등의 고급 부품을 채용하고 있습니다.



중역과 고역용으로 연속 가변식의 레벨 컨트롤을 탑재하고 있습니다.

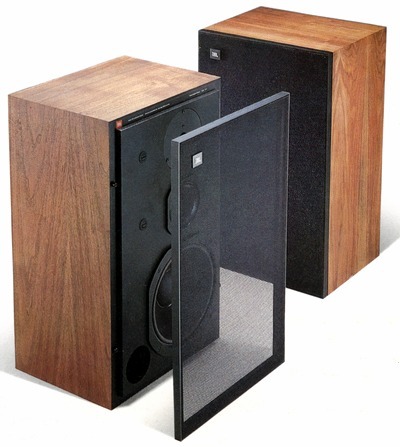

인클로저에는 판 진동이 뛰어난 고밀도 컴프레스트제를 이용하고 있습니다. 또, 배플판에는 특히 두꺼운 25 mm판을 사용하고 있어, 대출력시의 음상의 어긋남에도 배려가 되고 있습니다. 내부에 충분한 흡음재를 채우는 것으로 정재파를 흡수하고 있습니다.

스피커 유닛은 중앙을 피해 일직선에 마운트된 인라인 배치를 채용하고 있어, 유닛간의 연결을 부드럽게 하는 동시에 음상 정위를 개선하고 있습니다.



외관에는 월넛 마무리가되어 있습니다.






형식
3 웨이 · 3 스피커 · 버스 리플렉스 방식 · 북 선반 타입
사용 유닛
저역 용 : 25cm 콘형 (LE111A)
중역 용 : 13cm 콘형 (LE5-10)
고역 용 : 2.5cm 돔형 (033)
지향 특성
150°(15kHz)
90°(20kHz)
허용 입력
75W(연속 프로그램)
임피던스
크로스오버 주파수
1kHz, 4kHz
출력 음압 레벨
89dB(신JIS)
치수
폭 362x 높이 597x 깊이 286mm
무게
23kg(포장시)
