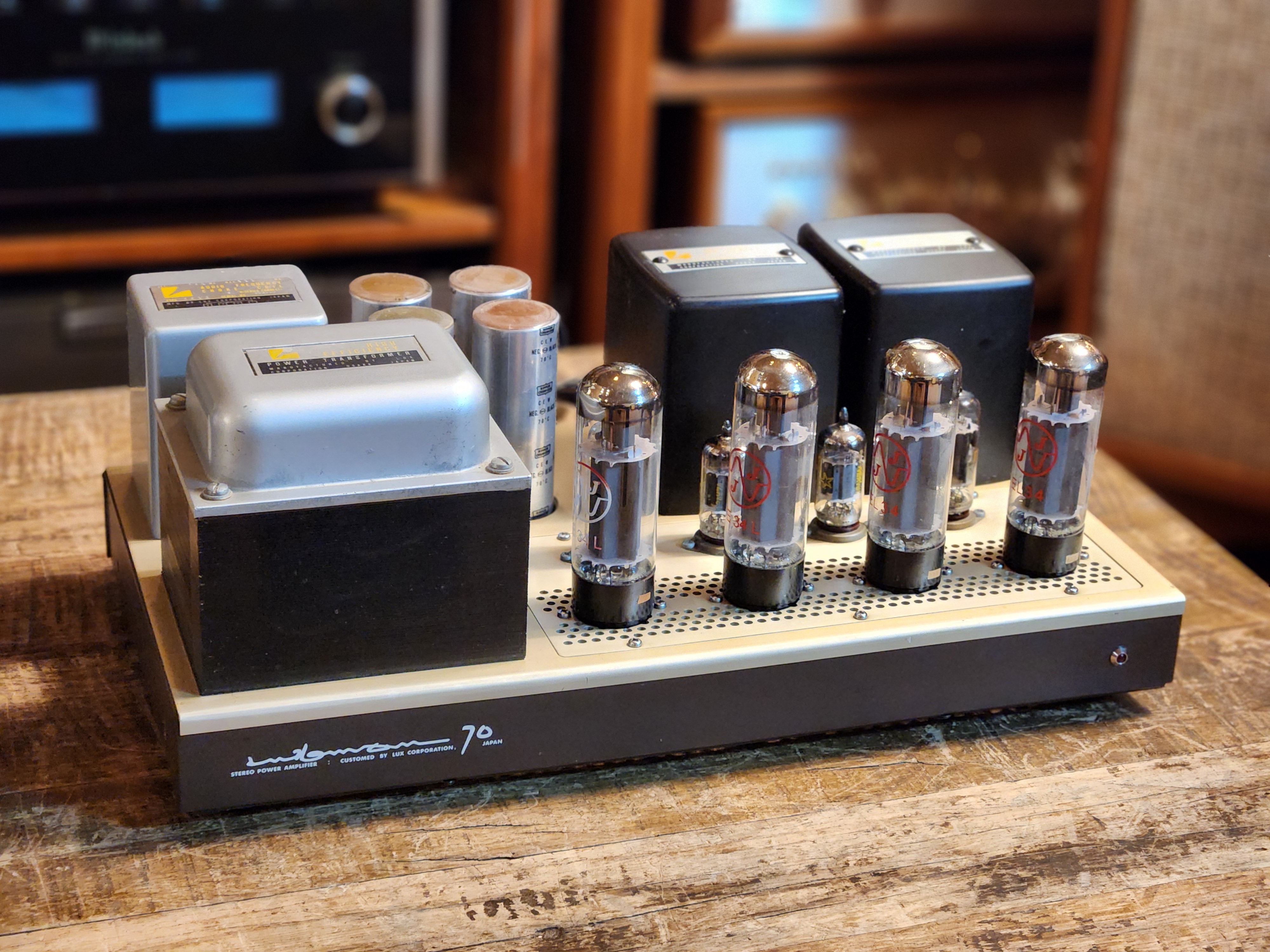

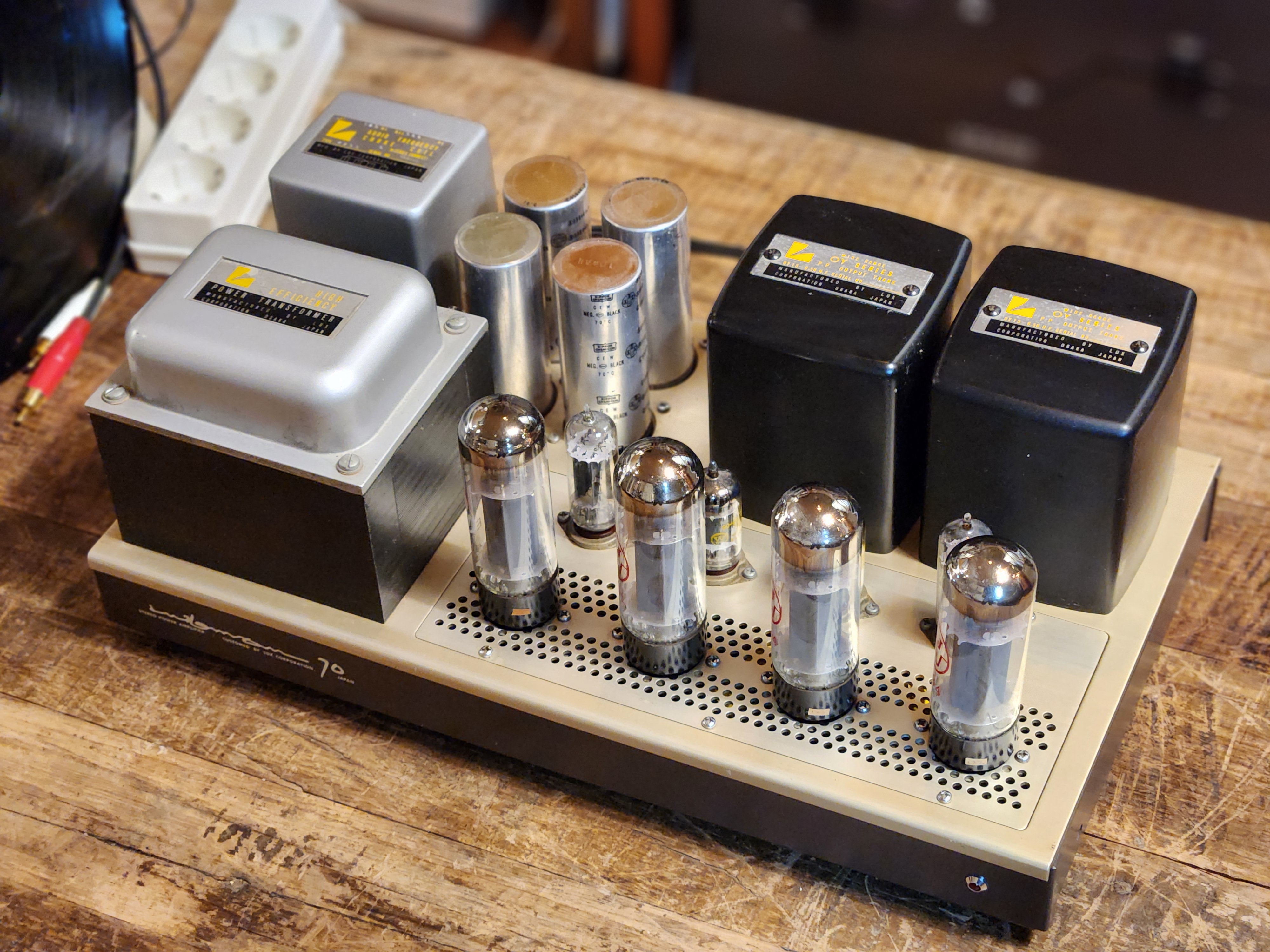

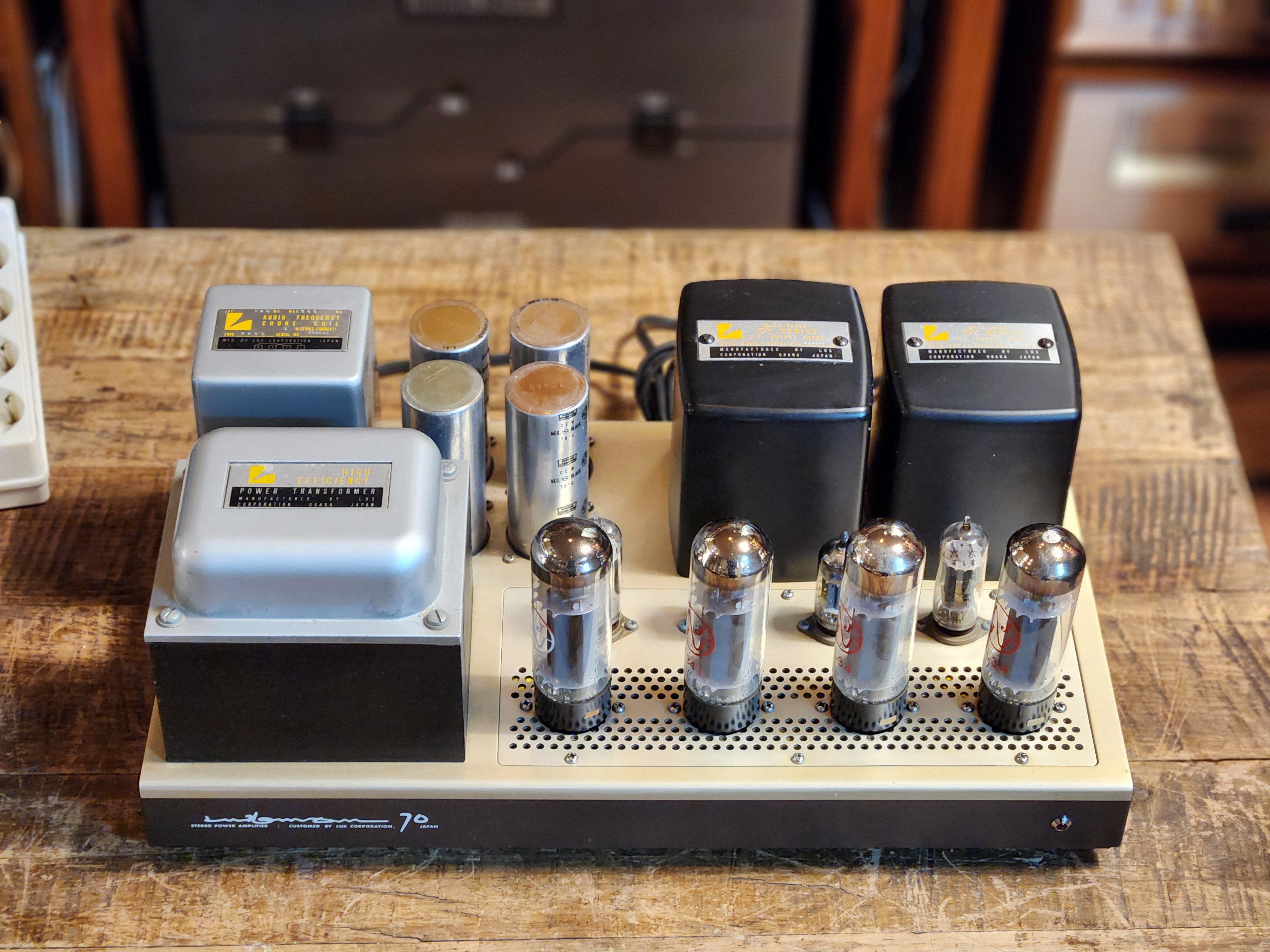

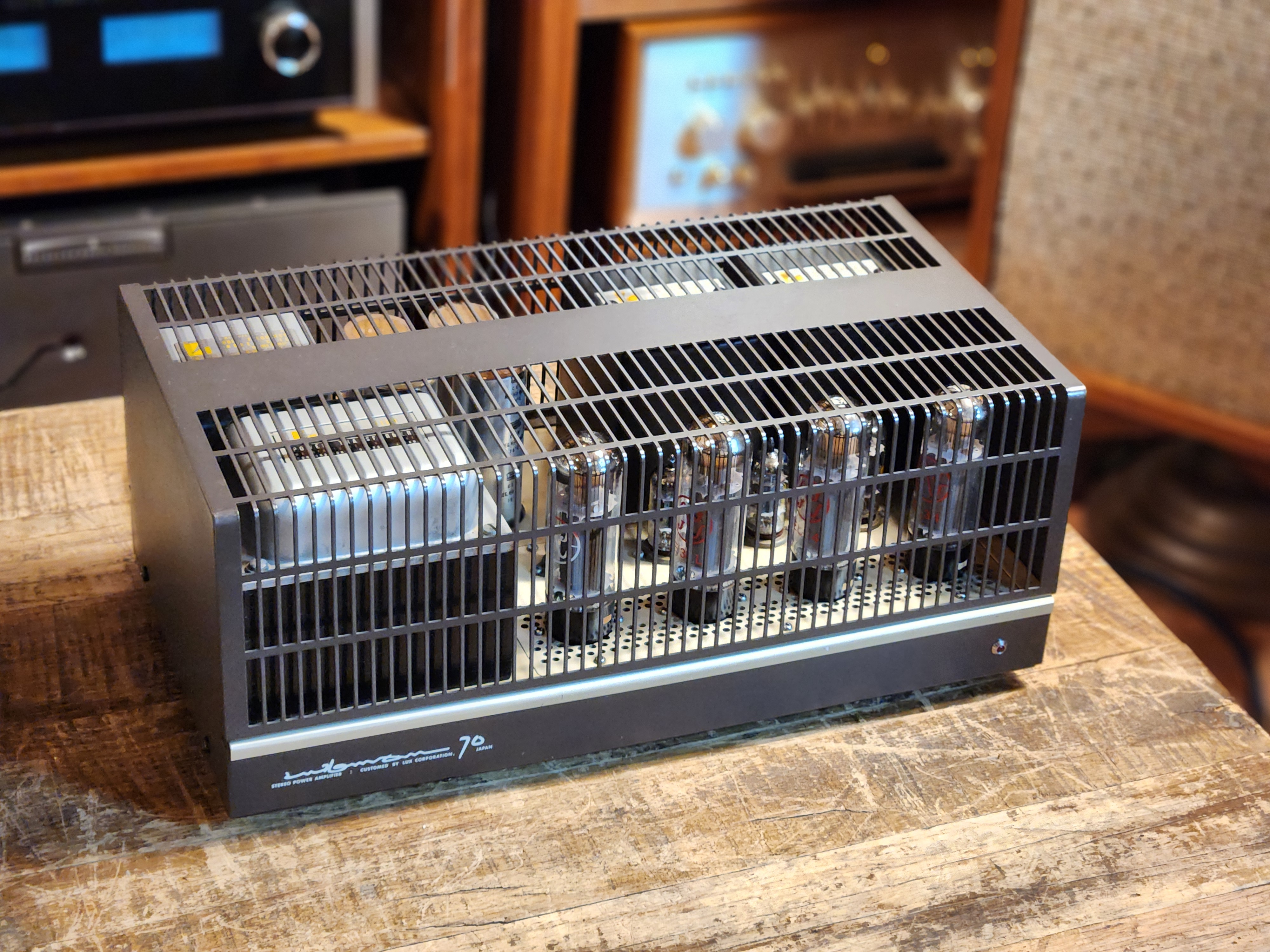

Luxman 럭스만사의 MQ-70 진공관 파워엠프 입니다 -A급 EL34사용-



일본 Luxman 럭스만 사의 MQ-70 진공관 파워엠프 입니다 EL34를 사용한 제품으로서 MQ시리즈는 내부 설계나



트렌스등의 부품을 럭스만 제품중에는 고급형 제품으로 채용해서 설계된 시리즈들 입니다. 이제품의 상위 기종은



쌍삼극관을 사용한 MQ-80이 있으며 고유의 오극관 푸쉬풀 제품으로는 MQ70이 상위 레벨의 제품입니다. EL34의



풍성하고 섬세한 중저음이 일품이며 4344나 4343 같은 스피커를 바이엠핑으로 사용하실 분들에게는 중고역대를

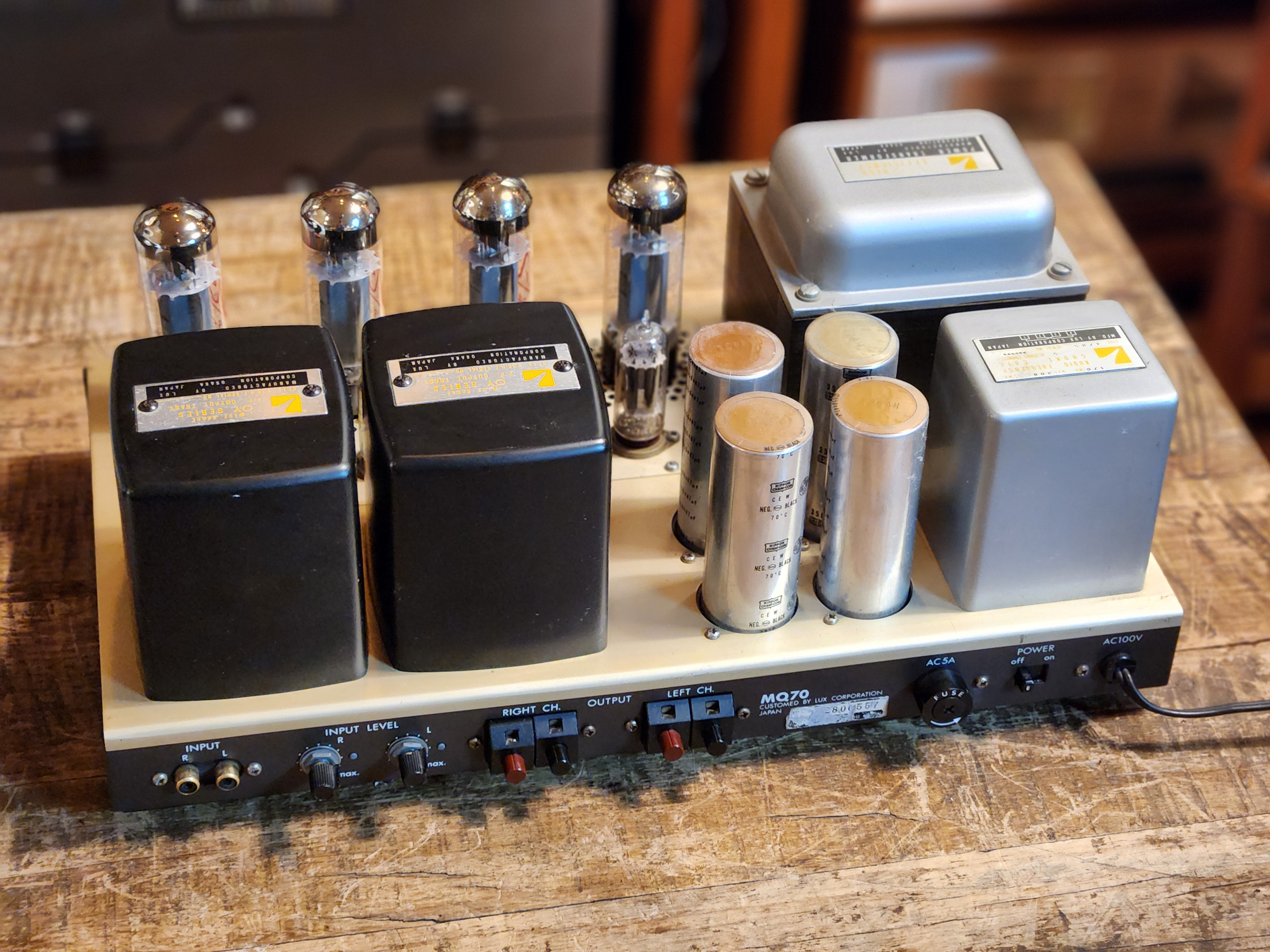

책임지는 진공관 파워엠프 중에서는 가장 합리적인 가격의 제품이 아닌가 생각합니다. 뒷면에 자체 게인이 달려있어



볼륨조정도 가능하며  여러모러 가성비에는 메인엠프던 서브엠프던 출중한 기본기를 보여주는 제품입니다.



출력관은 JJ테슬라 제품이 채용되어 있으며 전원스위치 지원되는 모델입니다. 판매가격 170만원이며 부가세



불포함 가격입니다. 필요로 하신분 연락주세요 010-9050-3142 김태훈 입니다.

















• LUXMAN MQ70

• 일본출시가격 ￥135,000엔(1978년 8월 발매)

　해설　



5극 출력관 6CA7을 이용한 관구식 스테레오 파워 앰프.

출력관에는 오디오의 세계에서 정평이 있는 5극관인 6CA7를 채용하고 있습니다.
6CA7은 비교적 작고 스마트한 형상이지만, 사용법에 따라서는 푸시풀 동작으로 100W의 대출력을 꺼낼 수도 있습니다. MQ70에서는 이 6CA7을 울트라 리니어 접속의 푸시풀 출력 회로로 하고 있어 45W/45W의 출력을 얻을 수 있도록 충분히 여유를 갖게 하는 것으로 높은 내구성을 얻고 있습니다.

출력 트랜스에는 MQ70용으로 신개발한 OY15-6.5KHF를 채용하고 있습니다.
MQ70에서는 출력관의 효율을 저하시키지 않고 성능 향상을 도모하기 위해, 아웃풋 트랜스에는 울트라 리니어 접속용의 SG탭과 캐소드 NF용의 제3차 권선을 설치하고 있습니다만, 이러한 방식을 병용한다 따라서 출력관의 내부 저항이 충분히 낮아져 스피커가 정전압 구동됨과 동시에 출력단의 알몸 특성이 개선되고 있습니다.
또, 아웃풋 트랜스의 사용 선경을 올리는 것으로 종래의 OY15형에 비해 파워 로스를 반감하고 있습니다. 게다가, 주파수 특성과 위상 특성, 교류적인 밸런스 등의 대폭적인 향상을 도모하기 위해 2차측 권선의 단일화를 도모하고 있습니다.

전원 회로에는 레귤레이션이 뛰어난 대형 파워 트랜스 9F380을 채용하고 있어, 출력 회로에 공급하는 전원을 브릿지 정류 방식으로 하는 것으로 전압 변동을 최소한으로 억제하고 있습니다.
또한, 평활 회로에는 직류 저항이 적은 초크 코일 #4705와 고내압의 블록 콘덴서 47μFx3를 병렬 접속해, 이것을 2개 조합하는 것으로 전원 임피던스를 충분히 낮게 하고, 전압 변동이 적은 전원 회로로 완성하고 있다 합니다.
또한 차동 회로에 공급하는 마이너스 전원을 정전압화함으로써 초단의 동작을 안정화함과 동시에 직접 결합시킨 드라이브단의 안정화를 도모하고 있습니다.

드라이브 회로는 2단 차동 증폭 회로로 구성되어 있습니다.
MQ70에서는 초단에 12AX7의 양 유닛을 이용한 차동 회로를 배치하고 있습니다. 이 회로는 온도 변화나 전원 전압의 변동의 영향을 받기 어렵고 안정성이 높은 회로로, 게다가 180° 위상차가 있는 출력을 얻을 수 있습니다. 이 때문에 위상 반전의 역할도 할 수 있습니다.
초단과 직결시킨 드라이브단에는, 출력단에 울트라 리니어 접속과 캐소드 NF를 병용한 것으로 큰 드라이브 전압이 필요하기 때문에, 럭스 브랜드의 고내압 드라이버 관 6240G를 채용하고 있어, 차동 증폭 회로 구성으로 하고 있습니다.
이와 같은 초단에 차동 증폭의 위상 반전단을 두고, 한쪽 그리드에 입력 신호를, 다른쪽 그리드에 부 피드백 입력을 가하는 구성은, 푸시풀 동작의 밸런스를 자동적으로 보정하기 때문에, 왜율 특성이 더욱 개선되었습니다.

위상 보정 회로에도 검토가 가해지고 있어 고역에 있어서의 왜율 특성의 개선을 도모하고 있습니다.
아웃풋 트랜스의 2차측에 삽입되어 있는 적분형 위상 보정 회로는 스피커 단자에 스피커가 접속되어 있을 때는 고역 특성에 미치는 영향이 적고, 무부하 시에는 효과적으로 작용하는 것으로, 무부하 부터 전체 부하까지 높은 안정성을 확보하고 있습니다.
또한 미분형 위상 보정 회로는 NF 저항과 이에 병렬로 연결된 콘덴서로 구성되어 있습니다. MQ70에서는 이 회로에 수μH의 고주파 초크를 삽입하여 초고역에서의 NF량을 제한함과 동시에 적절한 용량의 콘덴서를 선택함으로써 균형 잡힌 높은 안정성을 확보하고 있습니다.

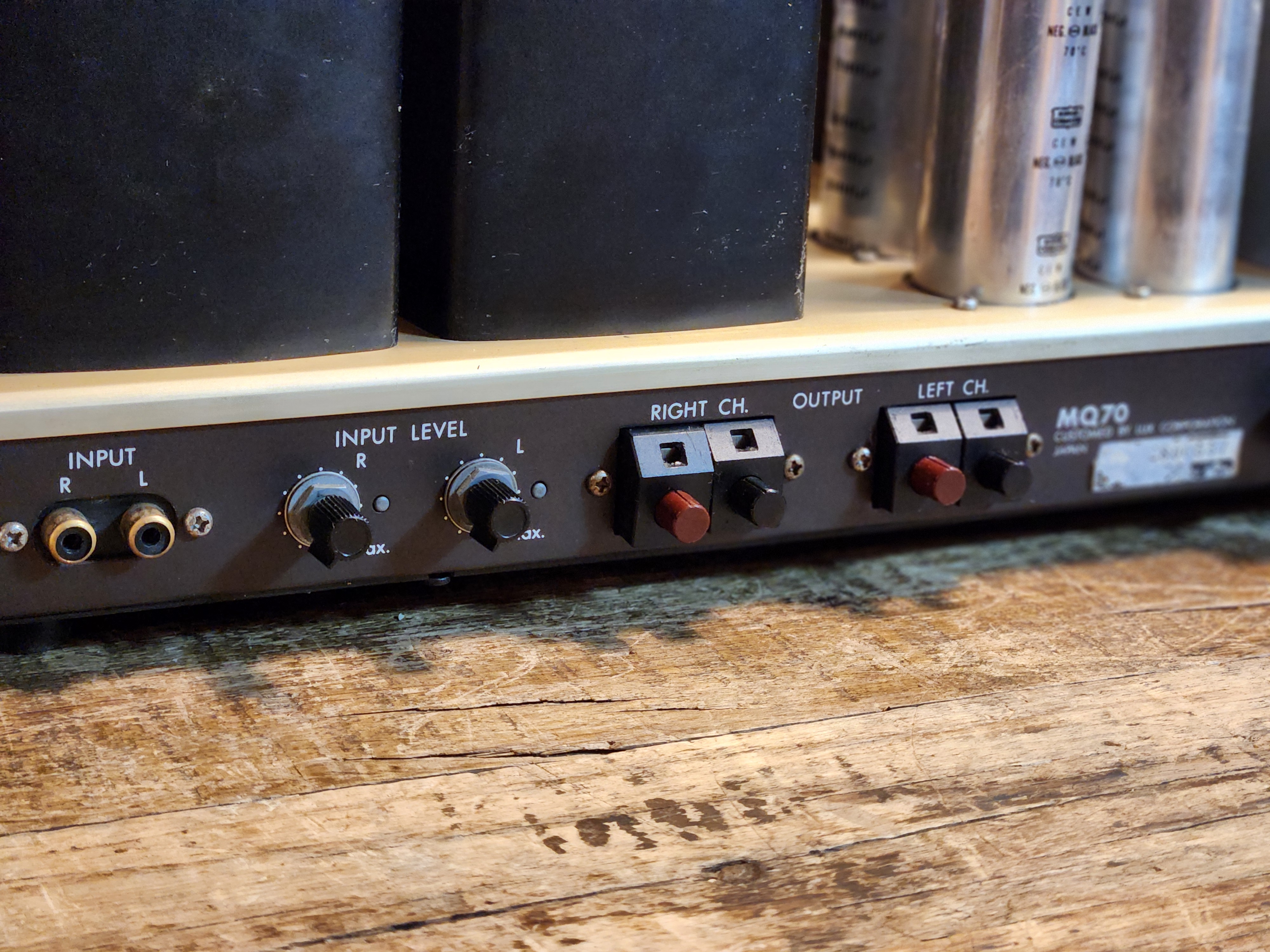

좌우 채널 독립형의 입력 레벨 세트 기구를 탑재하고 있습니다.

•

기종 정격

형식	관구식 스테레오 파워 앰프
연속 실행 출력	45W/45W(4Ω, 8Ω, 25Hz~30kHz) 30W/30W(16Ω, 25Hz~30kHz)
전체 고조파 왜율	0.1% 이하(8Ω, 1kHz, 10W) ​​0.5% 이하(8Ω, 1kHz, 45W)
주파수 특성	10Hz~40kHz -1dB
입력 감도	650mV
입력 임피던스	80kΩ
SN 비율	110dB 이상 (IHF-A 보정, 입력 단락)
댐핑 팩터	15(8Ω, 1kHz)
잔류 잡음	0.3mV 이하
소비 전력	190W(전기용품 단속법) 260W(8Ω, 양ch 동시, 최대 출력시)
외형치수	폭 405x 높이 165x 깊이 240mm
무게	17kg
