McInToSh MC-502 /C-504 프리/파워 엠프 입니다(판매완료)

맥킨토시 사의 C504 MC502 프리/파워 엠프 입니다. 맥킨 최초의 슬림디자인 출시작으로서

맥킨토시 분리형 입문용으로 가장 손꼽히는 제품입니다. 가격대비 부담없고 맥킨토시 만의

튼튼함과 기본기를 두루두루 잘갖추고 있어 사용하시는데 상당히 적덜한 분리형 조합니다.

또한 맥킨토시의 장점인 유리패널속 녹턴이 상당히 화사해 매력있는 디자인을 보여주며.

다른 제품과는 달리 부피와 무게가 많이 나가는편이 아니여서 사용하기 상당히 편리합니다.

80년도 출시되어 상당히 많이 팔린 베스트셀러 모델이며  국내에도 정식수입품 으로 들어와

큰인기를 얻었던 제품입니다. 쿼드나. 네임등과 취향에 따라 견주어 볼만하며. 출력은 아주

높지 않지만. 구동력이 좋아 왠만한 스피커 울림은 손쉽습니다. 파워엠프는 2,4,8옴 지원되며

4옴에 75와트 8옴에 50와트 지원합니다. 프리엠프 역시 포노단 밎 라인단 많이 지원되며.

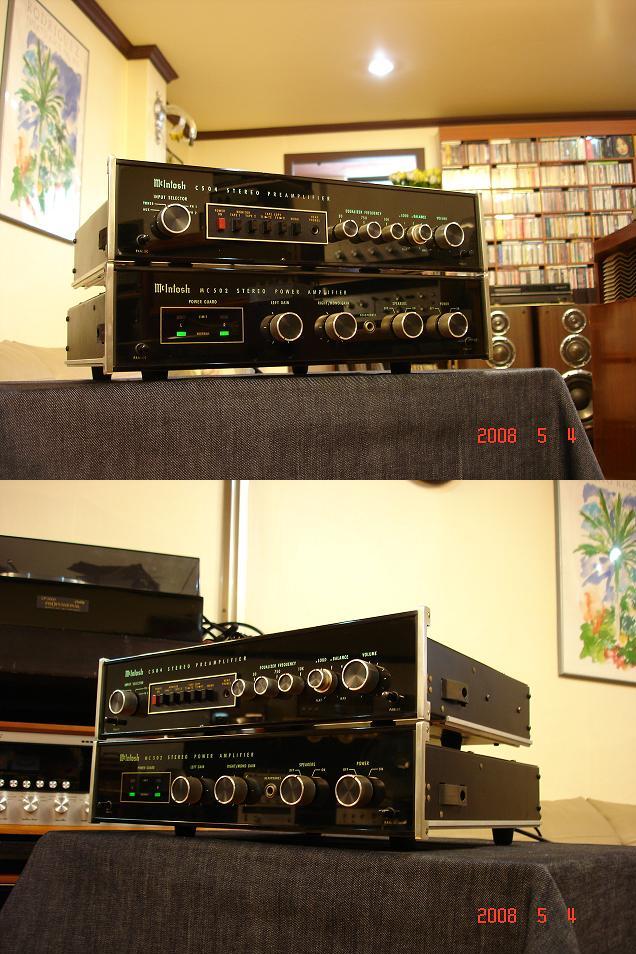

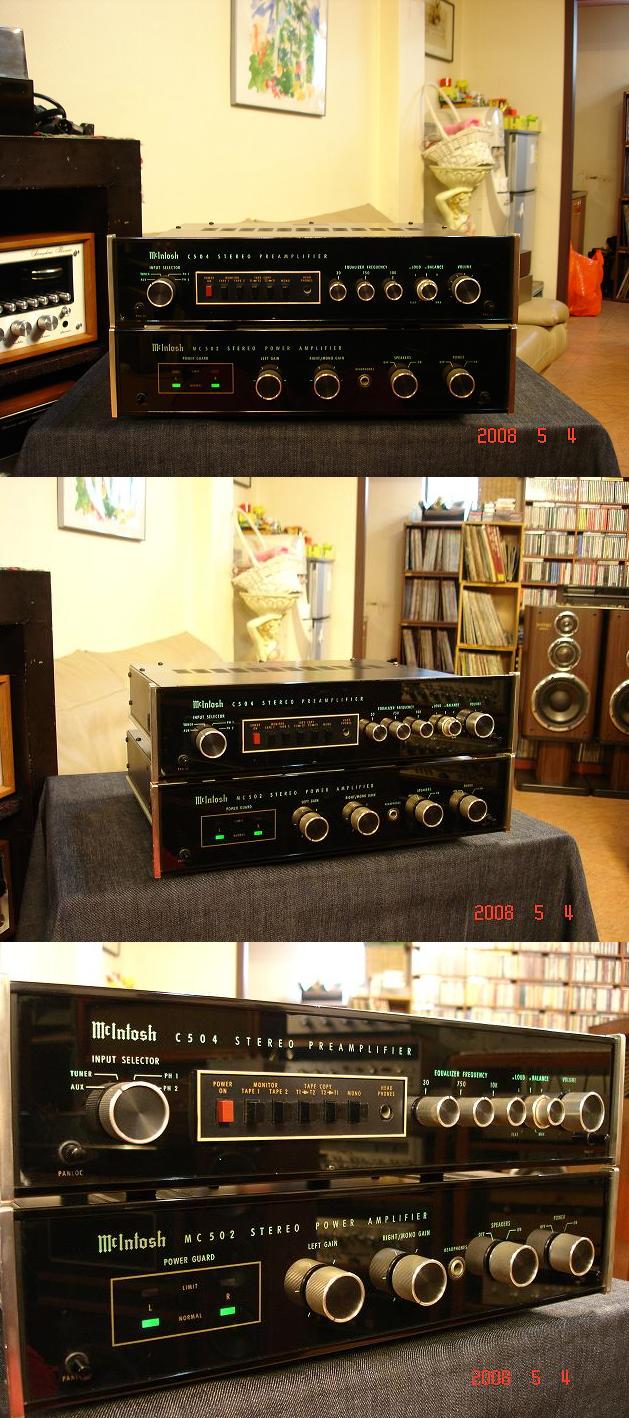

기능상 이상없이 완벽작동 한답니다. 사진과 같이 파워,프리 전체적으로 깨끗함을 유지하고

있으나 프리엠프의 귀퉁이 유리크랙이 약간있으며. 프리엠프 골드핀 단자 모두 새로 골드핀

단자로 교체했습니다. 기본정검 모두 받은상태 이며. 전원220V 사용합니다. 분리형 입문용

으로 추천드리며. 나름대로 미국사운드 의 표준적인 소리를 들려줍니다. 판매가격 XX 만원

이며 직거래 원칙으로 거래합니다. 필요하신분 연락주세요 011-9050-3142 김태훈 입니다.


McIntosh C504
가격 불명(1980년 발매)

해설

콘파크트사이즈의 컨트롤 앰프.

모든 입력 전환 스윗치에 IC를 사용하고 있습니다.
미소한 DC전압으로 회로를 ON/OFF 시키고, 주파수 특성에 영향을 주지 않고, 전환 노이즈의 발생을 억제하는 일에 성공하고 있습니다.

30 Hz, 750 Hz, 10 kHz의 각 주파수를 중심으로서±12 dB의 조정을 할 수 있어 음질 조정이 자재입니다.

라우드네스·컨트롤은, 연속 가변적으로 「LOUD」손잡이로 컨트롤 할 수 있습니다.
FLAT의 위치에서는 최대 볼륨과 플랫한 주파수 특성을 얻을 수 있고 오른쪽으로 돌리면 볼륨은 저하해, 라우드네스 효과가 증가합니다.
라우드네스 효과는, 낮은 볼륨으로 (들)물을 때의 인간의 귀의 특성에 맞추어 저역을 증가시키는 것으로, 음량대  음질의 밸런스를 컨트롤 하는 시스템입니다.
　
기종의 정격
형식 전치 증폭기
주파수 특성 20Hz20kHz
왜율 0.02%이하(20 Hz20kHz, 2.5 V출력시)
입력 감도/impedance Phono1, 2：2.2mV/47kΩ(50 pF)
AUX, Tuner, Tape1, 2：250mV/47kΩ
햄 및 노이즈(SN비) Phono1, 2：IHF 90 dB, 10 mV이하
AUX, Tuner, Tape1, 2：IHF 100 dB, 250 mV이하
출력 레벨/impedance Main 출력：2.5V/100Ω이하
Tape 출력：250mV/200Ω이하
이퀄라이저 특성 30 Hz, 750 Hz, 10kHz：±12dB
사용 반도체 15 Tr, 14 FET, 11 Di, 11IC
전원 AC120V, 50Hz/60Hz
소비 전력 45W
외형 치수 전면 패널：폭 406×높이 92mm
본체：폭 375×높이 60×안길이 368mm
중량 6.4kg


McIntosh MC502
가격 불명(1980년 발매)

해설

C504와 같은 설계 사상이 낳은 콘파크트사이즈의 스테레오 파워업.

전면 패널에 있는 Normal(초록)와 Limit(빨강)의 램프는, 「파형 비교 회로」라고 불리는 독창 설계에 의한 회로로 작동하고 있습니다.
이 회로는, 출력 파형과 입력 파형을 전기적으로 비교해 그 파형차이가 0.5%가 되면 Limit 램프가 점등해, Normal 램프가 사라집니다.또 파형차이가 1%에 이르면, 파워 가이드 회로가 동작해, 앰프가 클리핑 하는 것을 막고, 스피커로부터 왜를 재생하지 않고, 동시에 스피커를 안전하게 보호합니다.이 경우에서도, 앰프는 정격 최대 출력을 발휘하고 있습니다.Limit 램프는 앰프가 overload 했을 경우에 점등해, overload 상태가 매우 짧은 동안이어도, 눈으로 확인할 수 있는 정도의 사이 점등하고 있습니다.
입력 파형과 출력 파형은 IC작동 앰프로 비교되어 출력 파형의 왜에 의한 파형차이는 전압에 변환됩니다.이 전압은, 약 100배에 증폭되어 전파 정류회로를 대로 Schmidt 트리거 회로에 공급됩니다.
　


　

기종의 정격
형식 스테레오 파워업
출력 스테레오： 72W＋72 W, 정격 출력(2.7Ω4Ω)
50W＋50 W, 정격 출력(8Ω)
단청의： 150 W, 정격 출력(8Ω)

정격 출력 대역 20Hz20kHz
고조파왜율 0.02%이하(스테레오, 단청의모두, 20 Hz20000Hz)
주파수 특성 20 Hz20kHz,+0 -0.25dB
10 Hz10kHz,+0 -3.0dB
SN비 95 dB이상(정격 출력시)
출력전압 25V
덤핑 팩터 50이상
입력 감도/impedance 0.75 V, 2.5V/75kΩ
(레벨 컨트롤로 전환)
전원 AC100V, 50Hz/60Hz
소비 전력 20W400W
외형 치수 전면 패널：폭 406×높이 92mm
본체：폭 375×높이 60×안길이 368mm
중량 12.2kg
