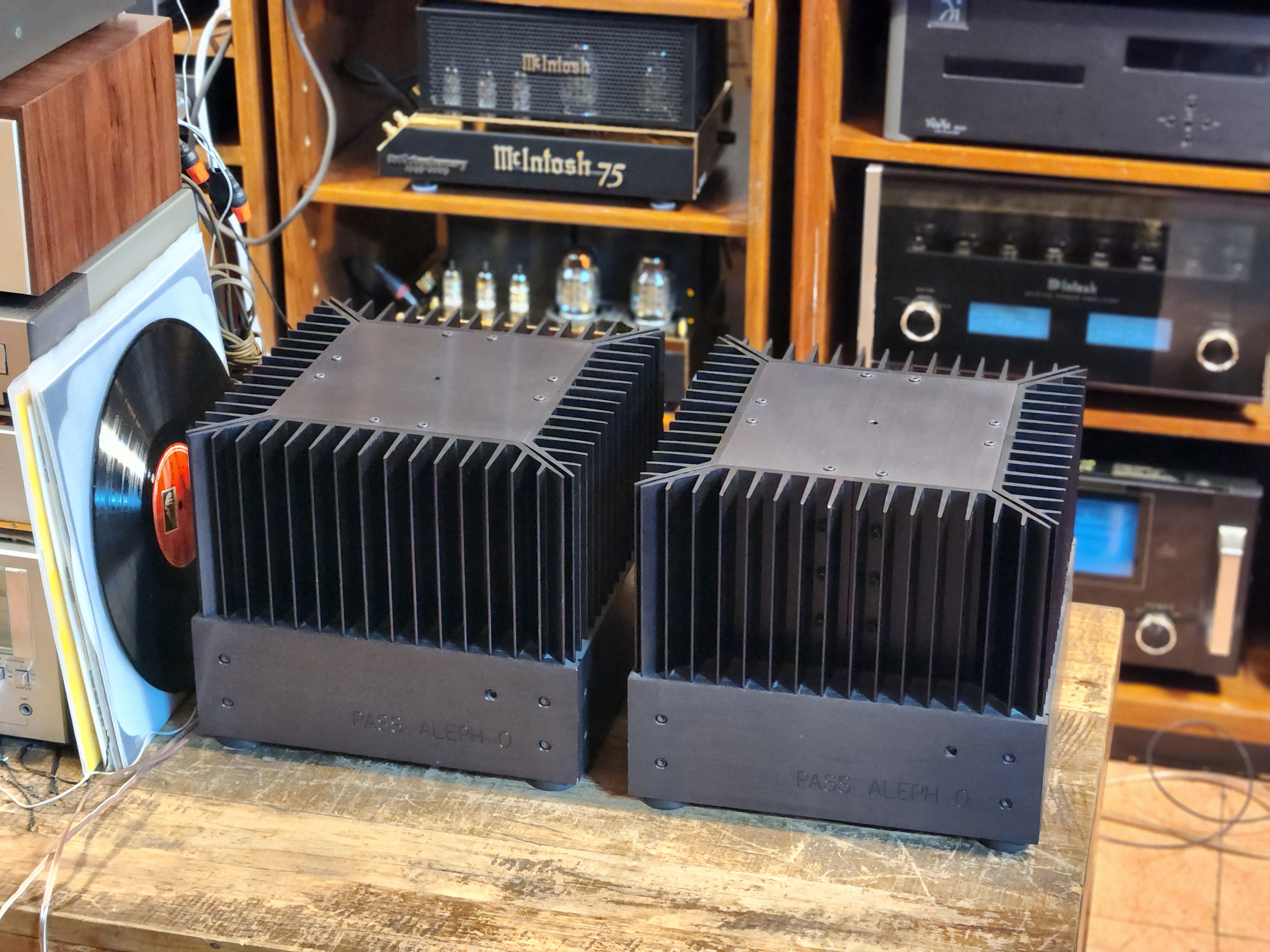

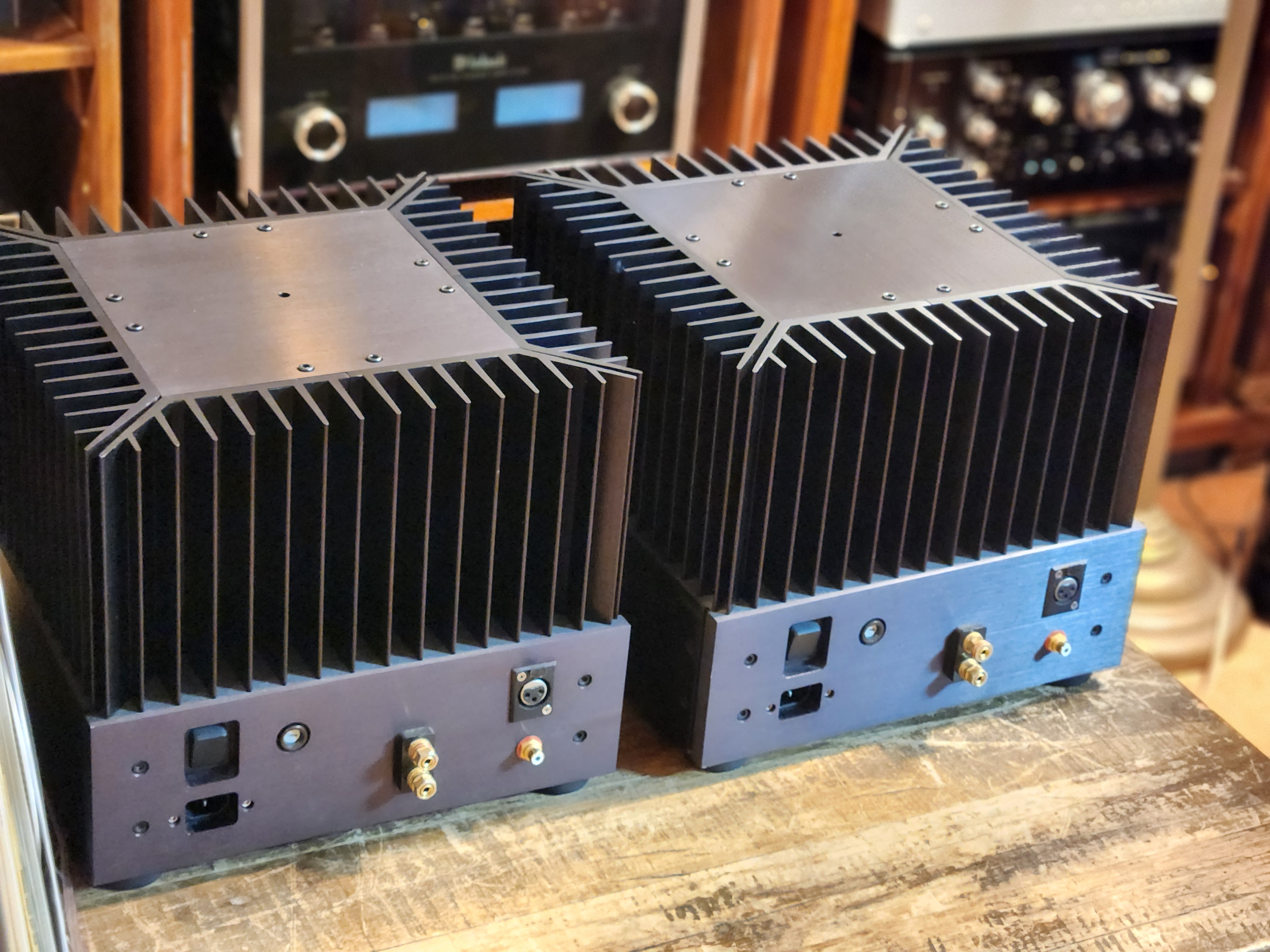

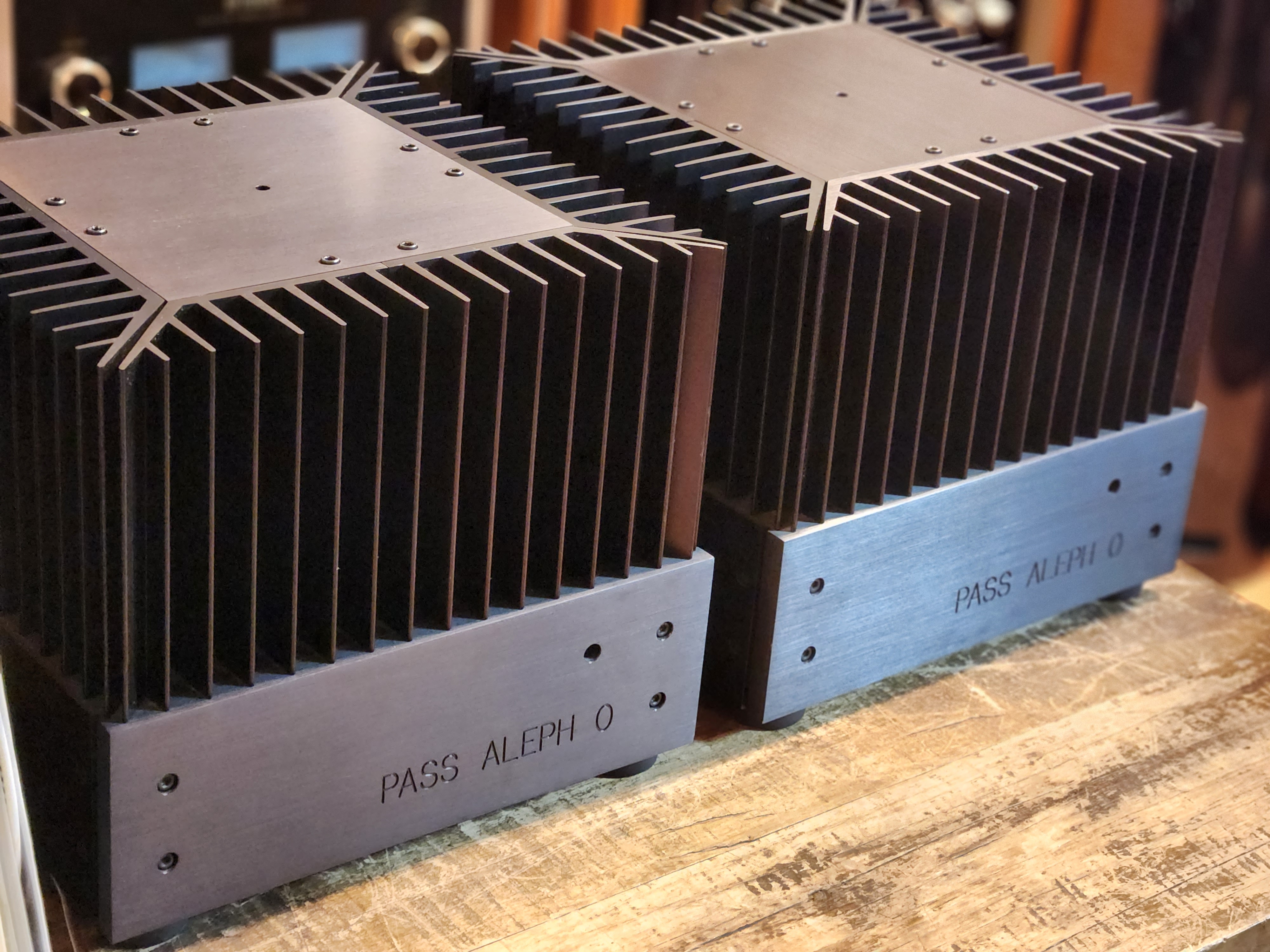

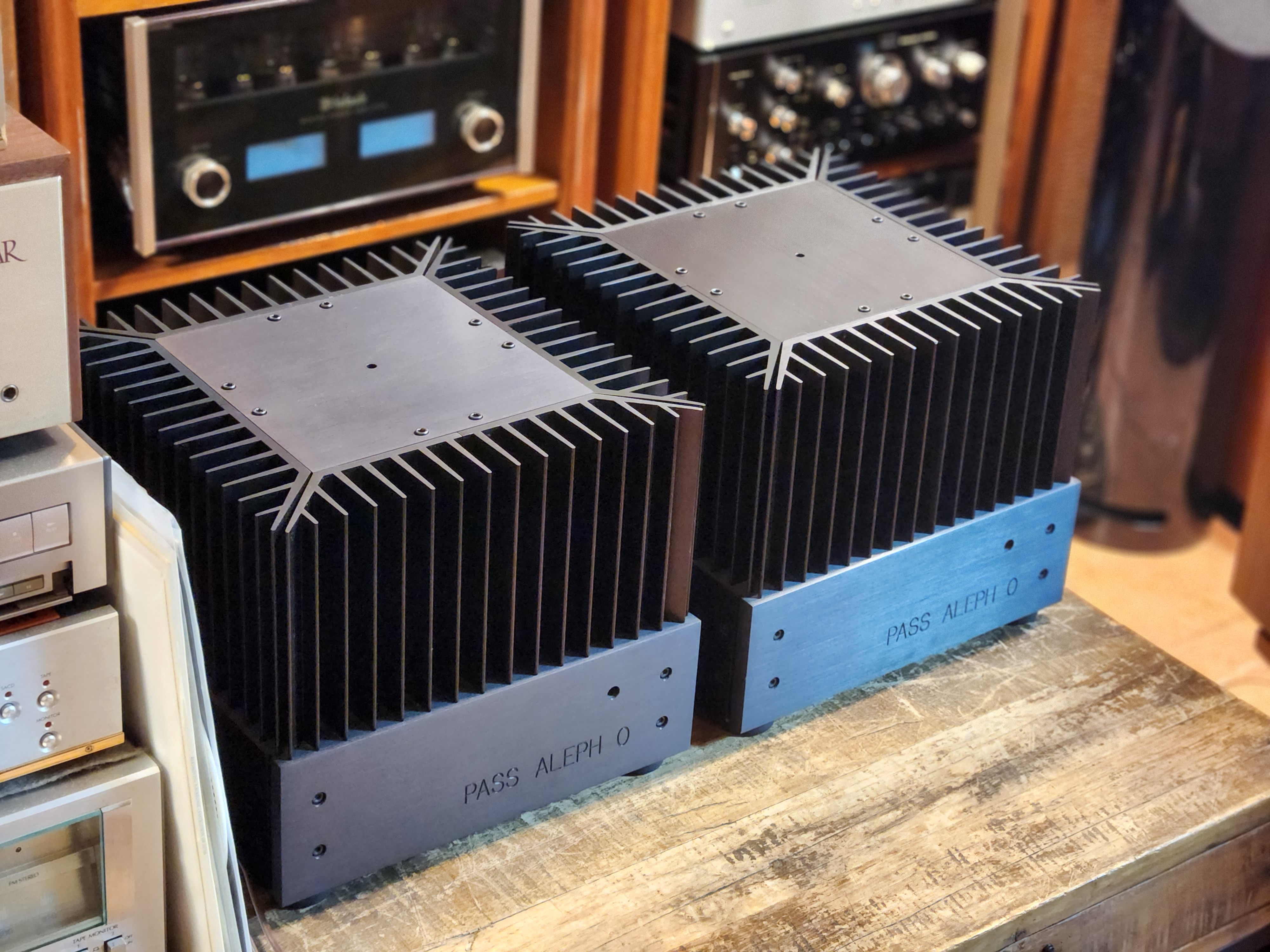

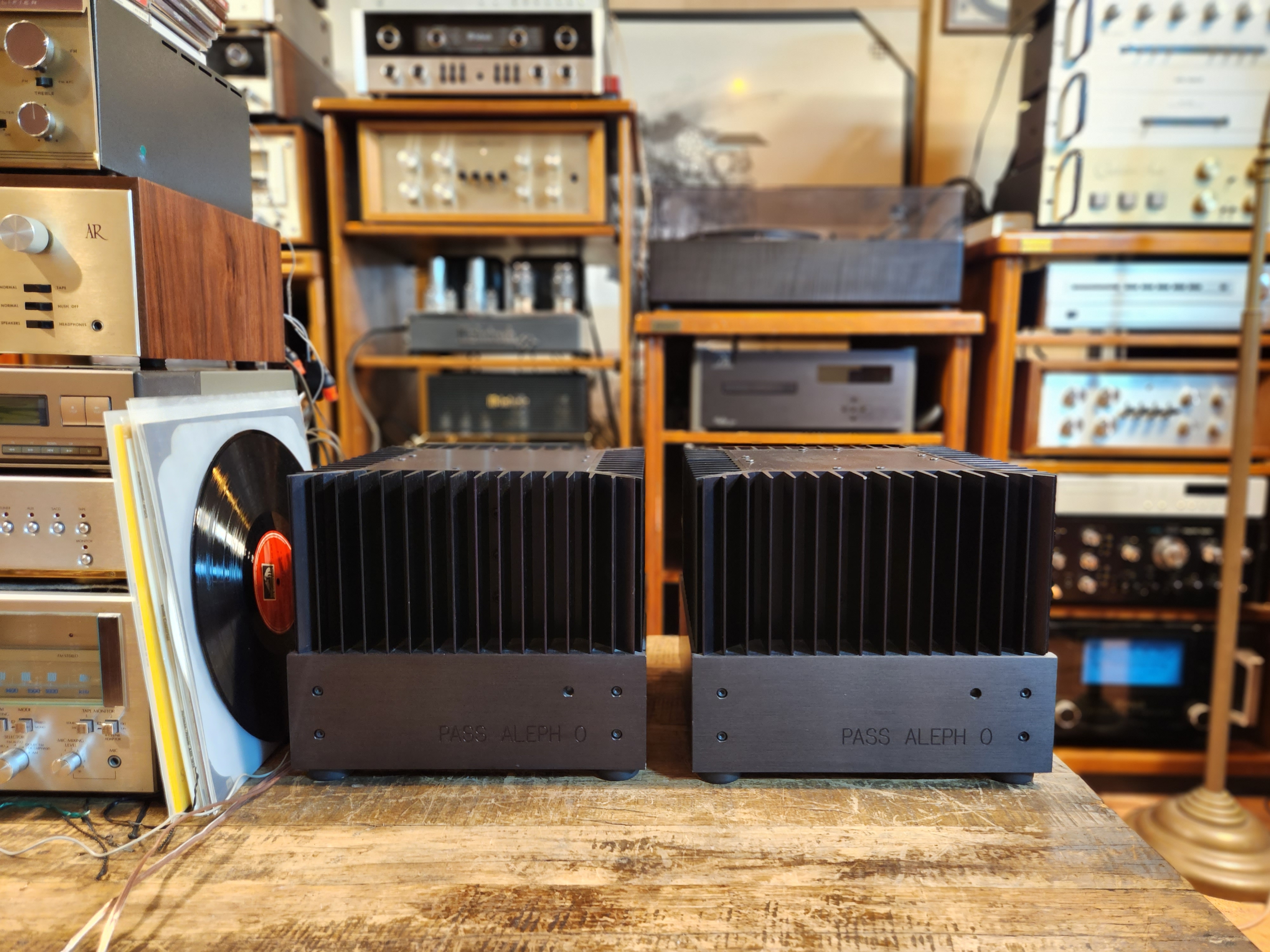

PASS Aleph O 모노모노 파워엠프 입니다 -A급 발열현상없는 넬슨패스 최고의 역작-(Stock-out)





구형 PASS 패스 사의 최고의 모노럴 파워엠프인 Aleph 0 알레프 O  파워엠프 입니다. 설계의 귀재인 넬슨패스의



최고의 역작으로 손꼽히는 제품으로서 가장 구하기 힘든 모노럴 제품이기도 합니다.  고슴도치같은 독특하면서 압도적인



비주얼이 상당히 잊혀지지 않는 그런 디자인을 보여주며 한번보면 잊혀지지 않는 압도감 이 있고 소리를 들으면 내치치



못하는 강렬함 이 있는 제품입니다. 북쉘프의 귀재라고 불려질수 있을만큼 수많은 명기 북쉘프를 핸드링 하는 능률이



타의  추종을 불허할  정도의 제품이며  소너스파베르나 JM LAB 구형 북쉘프들을 핸드링하는 현란한 기교가 돋보이는



제품이기도 합니다. 이제품을 대형기에 물려서 실망하시는 분들이 있는데요 대형기는 올알니코를 사용하는 모델이나



빈티지 모델에 좋은거지 출력이 많이 필요한 스피커에 매칭이 좋지는 않습니다. 소리의 정숙함과 차분함 적당한 저역과



차분한 고음 소리로따지면 더할나위 없는 제품이기에 스레숄드 프리나 오디오리서치 프리 CAT BAT 등이나 6DJ8을



사용한 프리와 매칭이 좋습니다. 전원220V사용하며 이제품은 아시는 분들은 아시겠지만 일반 벌크 파워케이블 규격에



는 정확하게 맞지만 하이앤드용 케이블이나 고급 파워케이블의 구경에는 작다고 알려져 있습니다. 그점 참고하시기



바랍니다.













• PASS Aleph 0

• ￥1,100,000(2대 1조, 1993년 발매)

　해설　



넬슨 패스가 1977년 이래 따로 계속한 구상을 구현화한 모노럴 파워 앰프.

넬슨 패스는 공기를 눌러 임의의 압력으로 높일 수는 있지만 당기는 것은 불가능하며, 0 이하의 부압은 되지 않고 항상 양의 압력 범위에서 진동하여 소리를 전달한다고 생각합니다. 했다. 그리고 양과 음의 압력이 대칭으로 바뀌어 푸시 풀 동작을 하지 않고, 정방향으로의 압력 변동이 약간 높아집니다. 사람의 귀는 그것을 자연스러운 것으로 받아들이고 있기 때문에 푸시풀 앰프에 의한 정확한 대칭 구동은 반대로 왜곡감을 부가하는 결과가 됩니다.
이 발상을 바탕으로 한 것이 공기와 비슷한 증폭 특성을 가진 비대칭 앰프입니다. 이 앰프는 양의 전류 영역 내에서만 동작하며, 전류가 증가하는 방향의 증폭도가 약간 크다는 특징이 있습니다. 이러한 특성을 가지는 앰프로서는 3극 진공관의 순 A급 앰프가 있었습니다. 그러나, 이 앰프에서는 출력 트랜스를 제거하면 10W의 출력에 대해 약 700W의 전력을 소비한다고 하는 문제점을 가지고 있었습니다.

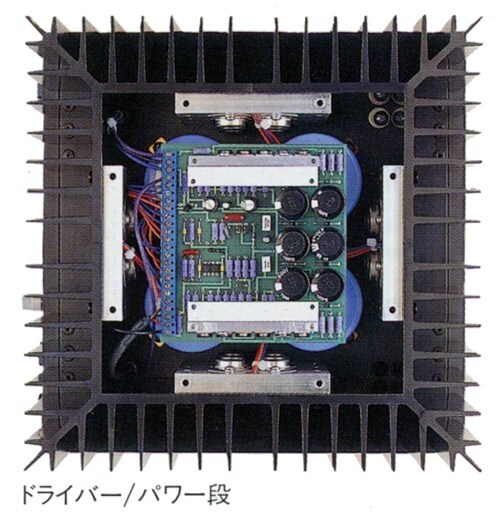

Aleph 0의 증폭 회로는 초단부터 종단까지 파워 MOS-FET로 구성된 비대칭 A급 앰프가 되고 있습니다.
이 회로는 푸시 풀 동작으로 이행하면서 2Ω의 중부하에 대해서도 250W의 연속 파워를 보내는 것이 가능해지고 있습니다. 푸시 풀 동작을 위해 불가능한 풀 회로는 50W 이하의 출력에서는 자동적으로 컷오프 상태가 되어 비대칭 A급 동작의 방해가 되지 않습니다.

프론트 스테이지는 파워 MOS-FET에 의한 차동 회로가 되어 있어 밸런스 접속에도 언밸런스 접속에도 대응하고 있습니다. 또, 통상의 입력단의 10배에 가까운 바이어스 전류를 흘려, 리니어리티를 높이는 것으로 심플한 회로로부터 큰 구동력을 끌어내고 있습니다.
신호 회로는 완전한 DC 증폭기 구성입니다.

섀시는 알루미늄 블록에서 컴퓨터 제어 밀링 머신으로 깎아 내고 제작되었습니다.
전체가 히트 싱크라고도 할 수 있는 구조에 의해 A급 싱글 엔드 동작의 발열에도 불구하고 표면 온도는 50℃~55℃ 정도로 억제되어 있습니다.

내부 온도가 70℃를 초과하면 열 보호 시스템이 작동하여 안전을 보장합니다.

•
•

•

•

기종 정격

형식	모노럴 파워 앰프
주파수 특성	DC~100kHz 0dB -3dB
정격 출력(20Hz~20kHz)	75W(8Ω) 150W(4Ω) 250W(2Ω)
전체 고조파 왜율	0.5% 이하(8Ω, DC~80kHz)
최대 출력	50A(펄스), 40V(피크)
출력 임피던스	0.005Ω(1kHz, 8V, 8Ω)
입력 임피던스	불균형 : 51kΩ 균형 (차동) : 7.8kΩ
SN 비율	100dB(75W시, 20Hz~20kHz, 논웨이트)
DC 오프셋	50mV(워밍업 후, 밸런스 입력시)
부속 기능	밸런스/언밸런스 입력 전환 스위치
공통 모드 제거	60dB (1kHz, 0.1V 입력, 공통 접지)
작동 온도	50℃~55℃
전원	AC100V, 50Hz/60Hz
소비 전력	300W(무신호시/최대)
외형치수	폭 304.8x 높이 266.7x 깊이 304.8mm
무게	약 32kg(출하 중량)
